Подводные лодки советского флота 1945-1991 гг. Том 1. Первое поколение АПЛ
Шрифт:

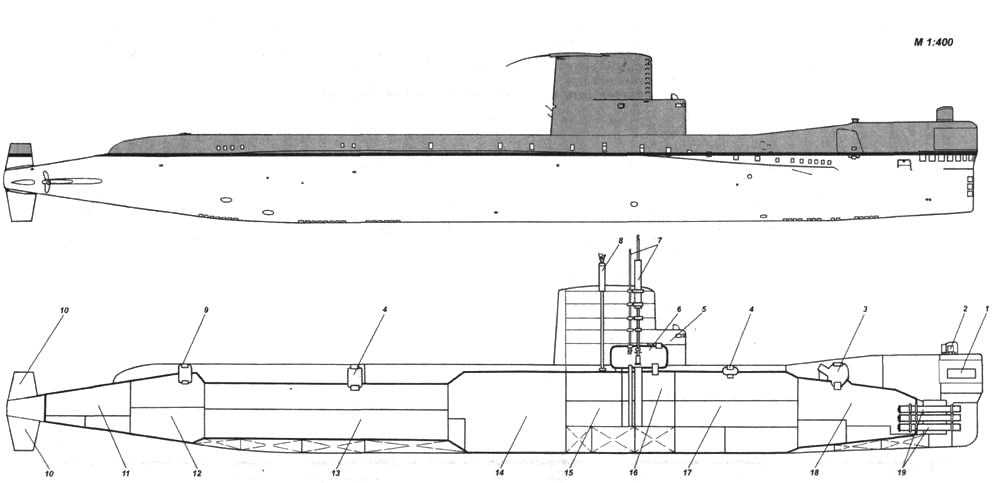

Внешний вид и продольный разрез АПЛ Nautilus:
1 – антенна ГАС BQR-4A; 2 – антенна ГАС SQS-4; 3 ~ носовой горизонтальный руль; 4 – носовой входной и торпедопогрузочный люк; 5 – спасательные люки; 6 – прочная рубка; 7 – ходовая рубка; 8 – перископы; 9 – ПМУ АП РЛС BPS-4; 10 – ПМУ АП станций РЭБ и РТР; 11 – ПМУ устройства «шнорхель» (воздухоприемная шахта); 12 – ПМУ систем связи; 13 – антенна станции РЭП; 14 – ПМУ устройства «шнорхель» (газовыхлопная шахта); 15 – кормовой входной люк; 16 – вертикальные рули; 17 – ось кормового горизонтального

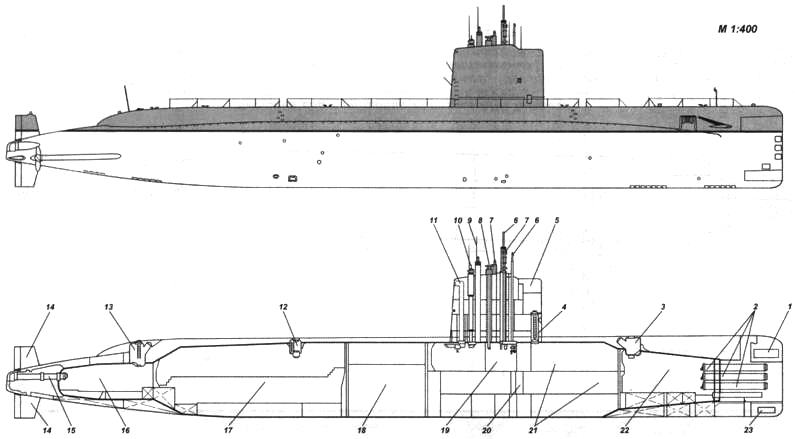

Внешний вид и продольный разрез АПЛ Seawolf:
1 – антенна ГАС BQR-4A; 2 – антенна ГАС SQS-4; 3 – носовой входной и торпедопогрузочный люк; 4 – спасательные люки; 5 – ходовая рубка; 6 – боевая рубка; 7 – перископы; 8 – ПМУ АП РЛС BPS-4; 9 – кормовой входной люк; 10 – вертикальные рули; 11 – седьмой (кормовой) отсек; 12 – шестой (кормовой жилой) отсек; 13 -пятый (турбинный) отсек; 14 – четвертый (реакторный) отсек; 15 – третий (центрального поста) отсек; 16 – центральный пост; 17 – второй (носовой жилой и аккумуляторный) отсек; 18 – первый (торпедный) отсек; 19 – 533-мм ТА.,
Как известно, основными недостатками установки с водо-водяным реактором считались сложность конструкции, большие масса и занимаемый объем, высокое давление в первом контуре, сравнительно низкие параметры пара во втором контуре и т.д. Наряду с этим второй тип установки имел малые габариты и довольно простую конструкцию, низкое давление в первом контуре, высокие параметры пара во втором контуре, а также обладал хорошей ремонтопригодностью парогенераторов. На начальном этапе работ над реактором S-2G казалось, что основными проблемами при его эксплуатации станут лишь высокая стоимость теплоносителя и необходимость поддержания первого контура в горячем состоянии во время стоянки в базе.
Однако уже во время ходовых испытаний Seawolf сказалась высокая агрессивность натрия, приведшая к течи в системе пароперегрева. Все попытки ликвидировать утечку натрия не дали результатов, и пароперегреватель пришлось отключить. При этом мощность паропроизводящей установки снизилась на 20%. Мало того, после возвращения в базу выяснилось, что значительная часть ее оборудования подверглась коррозийному растрескиванию. В декабре 1958 г. корабль возвратили на верфь ф. «Electric Boat Co.» и заменили паропро- изводящую установку новой, на основе водо-водяного реактора S-2W-A В дальнейшем ВМС США не возвращались к реакторам с жидкометаллическим теплоносителем.
Как показали испытания Nautilus, благодаря атомной энергетической установке он получил практически неограниченную, в пределах автономности по запасам провизии, дальность непрерывного подводного плавания. Причем скорость его движения под водой оказалась выше скорости движения в надводном положении (23,3 уз . против 22 уз). Благодаря этому корабль мог быстро занять выгодную для атаки позицию или длительное время преследовать цель, используя собственные гидроакустические средства и в первую очередь шумо- пеленгаторную станцию BQR-4. Во всех отношениях он имел значительные преимущества перед ДЭПЛ, за исключением, разве что, шума, издаваемого конструкциями корпуса во время движения под водой, а также работающими механизмами паропро- изводящей и паротурбинной установок.
Очевидный успех испытаний Nautilus дал толчок к серийной постройке атомных лодок для ВМС США, и пока он поражал воображение обывателей широко разрекламированными рекордами, такими, например, как переход через полюс подо льдами Северного Ледовитого океана, в августе 1958 г., заложили четыре корабля этого класса типа Skate. Первый из них – Swordfish – начали постройкой в январе 1956 г.. т.е. всего лишь через девять месяцев после вступления
В его паропроизводящей установке изначально планировали использовать реактор на быстрых нейтронах с гелиевым охлаждением, но работы над ним затянулись, что заставило модернизировать S-2W в реактор S-3W с компактными и более надежными системами, а также оборудованием обоих контуров. Помимо прочих достоинств, эта установка, в отличие от прототипа, издавала меньший шум. Это же достоинство отличало паротурбинную установку. Правда, ради этого пришлось пожертвовать ее мощностью, хотя диаметр прочного корпуса позволял разместить на Skate такие же турбозубчатые агрегаты, что и на Nautilus. В итоге корабль мог развивать в подводном положении ход не более 18 уз, имея на валах мощность 6800 л.с. Для сравнения, мощность турбозубчатых агрегатов Nautilus составляла 16 000 л.с, что обеспечило ему во время испытаний ход 23,3 уз.
По мнению специалистов Главного управления кораблестроения (Bureau of Ships или BuShips), потеря в скорости хода вполне компенсировалась улучшением условий работы для шумопеленгаторной станции. Благодаря снижению уровня собственных шумов удалось увеличить, примерно на 30%, дальность обнаружения ею такой цели, как идущая под водой ДЭПЛ средних размеров. По большому счету, корабли типа Skate являлись компромиссом. Решение об их постройке было, прежде всего, продиктовано стремлением в сжатые сроки получить как можно больше новейших подводных лодок, способных длительное время скрытно патрулировать на выходах из военно-морских баз вероятного противника, а уж во вторую очередь – желанием отработать концепцию лодки атаки с атомной энергетической установкой. Тем не менее, Skate был признан удачным кораблем, что привело к своеобразным результатам.
Практически одновременно (в конце мая 1956 г.) с началом постройки кораблей этого типа, в США заложили Skipjack – первый подводный корабль с атомной энергетической установкой новой серии из шести единиц, также классифицировавшийся как лодка атаки. В отличие от Skate он имел корпус в виде хорошо обтекаемого тела вращения, обводы которого были отработаны на Albacore. Стремясь вписать в его носовую оконечность антенны гидроакустических станций и шесть 533-мм торпедных аппаратов, последние расположили по три в двух горизонтальных рядах. Такое решение больше в американском флоте не повторялось. Корабль имел еще ряд нововведений, среди которых можно выделить лишь одну линию вала, устройство быстрого заряжания (УБЗ) торпедных аппаратов и автоматизированную систему подачи к нему боезапаса. Как казалось, в дальнейшем американские лодки будут развиваться по пути увеличения размеров с сохранением такой же архитектуры, и что на них лишь будут совершенствоваться оборудование, технические средства, а также вооружение.
Однако стремление создать на атомной лодке наиболее благоприятные условия для работы гидроакустических средств получило свое развитие и привело к созданию в конце 60-х годов лодки противолодочной войны или лодки-убийцы (Hunter-Killer Submarine) Tullibee. Она также имела обтекаемые обводы корпуса и одну линию вала. Особенностью корабля являлись гидроакустический комплекс AN/BQQ-2 и шу- мопеленгаторная станция управления огнем BQG-1. Сферическая антенна первого была установлена в носовой оконечности корабля под титановым обтекателем. Для этого, а также для того чтобы не создавать ей помехи во время работы систем стрельбы, торпедные аппараты перенесли во второй отсек и расположили побортно под углом 10° к диаметральной плоскости (на расстоянии 9 м от носовой прочной переборки). В носовом отсеке сосредоточили мало- шумящие механизмы и посты акустиков.
