Благодаря таким техническим решениям ГАК AN/BQQ-2 получил возможность обнаруживать подводные цели в режиме эхопеленгования на дистанциях до 65 000 м, а в режиме шумопеленгования – до 75 000 м. Для своего времени это были выдающиеся показатели. Они, а также атомная энергетическая установка и мощное торпедное вооружение делали Tullibee воистину универсальным кораблем, способным решать широкий круг задач: вести борьбу с торговым судоходством, надводными кораблями и подводными лодками противника, а также участвовать в блокаде его портов и баз. Хотя дальнейшего развития концепция лодки-убийцы не получила, использованная на Tullibee компоновка гидроакустических средств и вооружения так или иначе была повторена на всех последующих американских АПЛ, которые благодаря своим

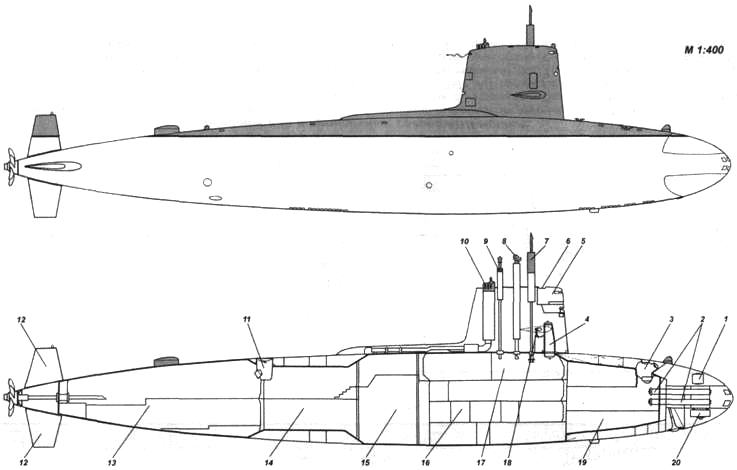

Внешний вид и продольный разрез АПЛ Skate:
1 – антенна ГAC BQR-2; 2 – носовые 533-мм ТА; 3 – носовой входной и торпедопогрузочный люк; 4 – прочная рубка; 5 – ходовой мостик; 6 – перископы; 7 – ПМУ АП станций РЭБ и РТР; 8 – ПМУ АП РЛС BPS-4; 9 – ПМУ АП систем связи; 10 – антенна станции РЭП; 11 – газовыхлопная шахта устройства «шнорхель»; 12 – спасательный люк; 13 – кормовой входной и торпедопогрузочный люк; 14- вертикальные стабилизаторы с рулями; 15 – кормовой 533-мм ТА; 16- пятый (кормовой торпедный) отсек; 17- четвертый (турбинный) отсек; 18 – третий (реакторный) отсек; 19 – оперативная рубка (центральный пост); 20 – второй (оперативной рубки) отсек; 21 – жилые помещения; 22 – первый (носовой торпедный) отсек; 23 – антенна ГAC SQS-4.

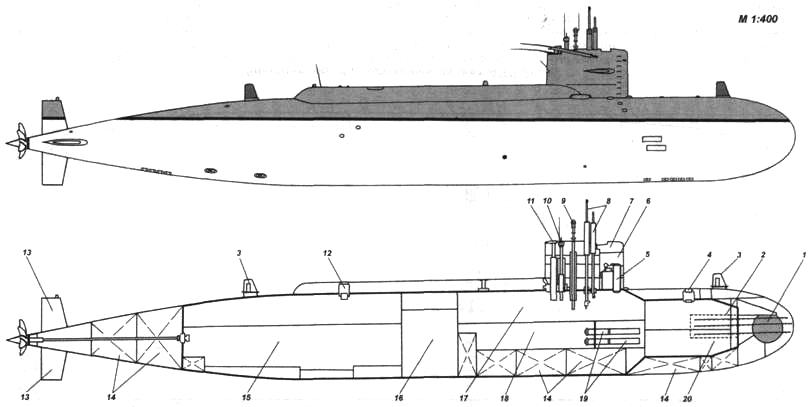

Внешний вид и продольный разрез АПЛ Tullibee:
1 – основная (сферическая) антенна ГАК BQQ-2; 2 – камфорная антенна ГАК BQQ-2; 3 – антенны ГАС BQR-7; 4 – носовой входной люк; 5 – прочная рубка; 6 – ходовая рубка; 7 – ходовой мостик; 8 – перископы; 9 – ПМУ АП станций РЭБ и РТР; 10 – антенна станции РЭП; 11 – ПМУ устройства «шнорхель»; 12 – кормовой входной люк; 13 – вертикальные рули; 14 – ЦГБ; 15 – четвертый (турбинный) отсек; 16 – третий (реакторный) отсек; 17 – оперативная рубка (центральный пост); 18 – выгородка ТА; 19 – 533-мм ТА; 20 – первый (акустический) отсек.
Из всех АПЛ ВМС США, построенных во второй половине 50-х – начале 60-х годов, первой в марте 1980 г. вывели из боевого состава ВМС Nautilus, а последней, в августе 1990 г. – Sculpin (типа Skipjack). Надо признать, что несмотря на несовершенство гидроакустики и средств обработки информации, эти корабли эксплуатировались довольно долго. Это объясняется, стремлением командования ВМС США нарастить в середине 80-х годов мощь подводных сил за счет простого увеличения количества кораблей. В конце концов, физический износ и нежелание выделять сред – ства (ввиду отсутствия военной целесообразности) для восстановительного ремонта, привели к массовому исключению этих кораблей из списков ВМС. С другой стороны, к концу 80-х годов стало очевидным, что они не способны бороться с советскими АПЛ третьего поколения (откуда, собственно, и отсутствие военной целесообразности в восстановительном ремонте).
Tullibee можно назвать последним американским аналогом отечественных торпедных АПЛ первого поколения. Что же касается носителей БР, то считать корабли типа George Washington, введенные в строй одновременно с АПЛ пр. 658 (в 1959-1961 гг.) их аналогами не совсем корректно из-за разительного несоответствия боевых возможностей. Доказательством этому служит то, что только корабли пр. 667А имели сходные с George Washington ТТД, а как известно они являлись АПЛ второго поколения. Таким образом, аналогами отечественных АПЛ первого поколения являлись только те лодки, которые были вооружены торпедами и стратегическими крылатыми ракетами.

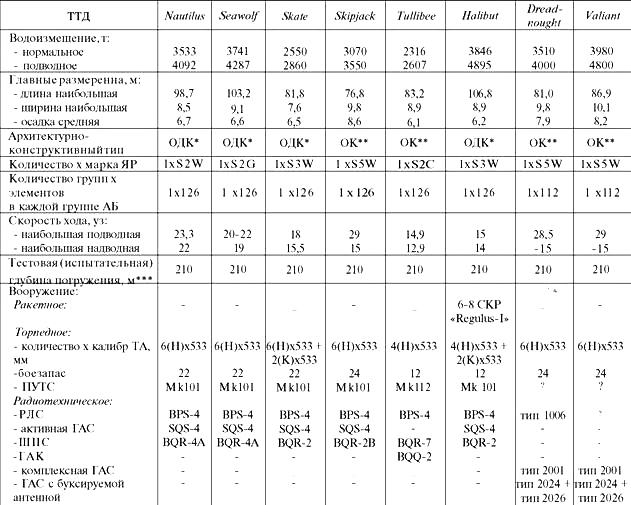

Тактико-технические данные зарубежных кораблей, являвшихся аналогами отечественных АПЛ первого поколения
*
** ОК – однокорпусная.
*** В ВМС США и Великобритании используются понятия оперативная и тестовая (испытательная) глубины погружения. Первая соответствует рабочей, а вторая – предельной глубинам погружения, принятым в советском (а затем и российском) ВМФ.
Кроме США в конце 50-х годов к работам над торпедными АПЛ одновременно приступили Великобритания, Италия, Нидерланды и Франция. Однако аналоги отечественным кораблям, кроме США, имела лишь одна Великобритания. Первая ее торпедная лодка называлась Dreadnought. Первоначально предполагалось, что она будет построена без иностранной помощи, но этим планам не суждено было осуществиться. Проблемы, возникшие в процессе разработки атомной энергетической установки, заставили в июле 1958 г. заключить с правительством США договор о продаже реактора S-5W. Одновременно были приобретены навигационное оборудование и системы автоматического управления.
В принципе, Dreadnought имел такие же архитектуру корпуса и общую компоновку, как и американская Skipjack. Однако обводы корпуса британского корабля в большей степени, чем в прототипе, были доработаны с учетом опыта испытаний экспериментальной Albacore. Кроме того, носовые горизонтальные рули были перенесены на корпус. Dreadnought, имея нормальное водоизмещение 3510 т, был вооружен шестью 533-мм носовыми ТА при общем боезапасе 24 торпеды. В состав боезапаса могли быть включены американские торпеды Мк 37 различных модификаций. Корабль оснащался радиотехническими средствами отечественного производства. Он был передан ВМС в апреле 1963 г.
Еще до начала его ходовых испытаний британцы приступили (в августе 1960 г.) к постройке пяти АПЛ типа Valiant. Они практически полностью повторяли Dreadnought, но имели увеличенные размеры корпуса и развитую надстройку, которая обеспечивала кораблю сравнительно неплохие мореходные качества, столь необходимые для северных широт. Valiant имел такой же состав вооружения, как и его прототип. Его особенностью являлось то, что помимо двухрежимной ГАС тип 2001 (имевшейся на Dreadnought) он был оснащен двумя станциями с буксируемой протяженной антенной тип 2024 и тип 2026[ 64*]. Бесспорно, реализация программы постройки первых шести британских АПЛ стала возможна благодаря помощи со стороны правительства США. Правда, полностью решить эту задачу удалось лишь в октябре 1971 г., что наглядно демонстрирует ее сложность.
Dreadnought эксплуатировался сравнительно недолго, да и то, в основном, как учебный корабль. В конце 70-х его исключили из списков флота и впоследствии разобрали на металл. Гораздо интереснее сложилась судьба АПЛ типа Valiant. Они длительное время несли боевую службу на атлантических противолодочных рубежах, в северной Атлантике и Средиземном море. Эти корабли неоднократно проходили модернизацию, связанную с усовершенствованием радиотехнического вооружения. В частности, они получили новейшие перископы, РЛС тип 1006 и БИУС (вместо автоматов торпедной стрельбы). В 1985 г. ТА Conqueror приспособили для стрельбы ПКР «Harpoon». Этот корабль даже участвовал в Англо-аргентинском конфликте из-за Фолклендских о-вов и первым из АПЛ мира добился успеха, когда 1 мая 1982 г. потопил аргентинский легкий крейсер General Belgrano (б. американский Phoenix). Характерно то, что на тот момент на британской лодке боезапас включал в себя двухцелевые торпеды «Tigerfish» и морально устаревшие прямоходные торпеды Мк 8. Ее командир, принимая внимание малую дистанцию (~ 1500-1600 м), выпустил три таких торпеды, две из которых достигли цели. От использования «Tigerfish» он отказался. Лодки типа Valiant входили в состав ВМС Великобритании до конца 80-х годов, пока не были заменены АПЛ типа Trafalgar.
