Эта система может использоваться также для обнаружения затонувших подводных лодок.
В комплект системы «Соларис» входят три основных устройства: исполнительный орган, кабель для подачи питания и управления и пульт управления.
Исполнительный орган представляет собой прочную сферу диаметром около 1 м и толщиной 12 мм, изготовленную из сплавов алюминия (рис. 11).
Рис. 11. Устройство системы «Соларис»: 1 — сфера; 2 — винт; 3 — сальник кабеля; 4 — кабель; 5 — соединительная муфта; 6 — люк; 7 — телевизионная камера в вертикальном положении; 8 — телевизионная камера; 9 — кронштейн; 10 —
На сфере и внутри нее установлены различное оборудование, механизмы и устройства. В верхней части сферы имеется люк для доступа к оборудованию, а в нижней смонтировано несколько приспособлений для выполнения подводных работ, главным из которых является рычажный захват для подъема цилиндрических предметов. Другие приспособления служат для прокладки кабеля, установки предметов и подрывных зарядов.
В качестве движителей камеры используются два винта, способные поворачиваться в вертикальной плоскости независимо друг от друга и обеспечивающие разворот сферы и ее движение со cкоростью 1,7 уз.
Рычажный захват и привод разворота вала винтов работают от системы гидравлики, имеющей насос с электроприводом. Мощность электродвигателя 15 л. с., производительность насоса 3,64 л/мин при давлении 204 кг/см2. От системы гидравлики работают также поворотные механизмы рамы и телевизионной камеры.
В сфере установлены гидролокатор для измерения глубины и обнаружения предметов и прибор, дающий условный сигнал на поверхность при нарушении герметичности камеры.
Исполнительный орган снабжен телевизионной установкой, закрепленной на перемещающемся кронштейне. Четыре лампы мощностью по 500 вт обеспечивают дальность видимости предметов под водой до 7,5 м.
Сфера спускается с надводного корабля на стальном тросе диаметром 12,5 мм. Для передачи сигналов от телевизионной камеры, подачи электроэнергии, исполнительных команд и сигналов контроля служит специальный кабель.
Пульт управления, размещаемый на надводном корабле, контролирует курс и глубину погружения исполнительного органа, расстояние от дна, азимут плоскости захватов, угол их наклона, обороты винтов. На пульте имеется экран телевизора.
Кабель и трос намотаны на две лебедки, действующие синхронно. Оператор, работающий на пульте управления, получает данные о скорости вращения лебедки, длине вытравленного троса, температуре, напряжении и силе тока электрогенератора, подающего электроэнергию к исполнительному органу.
Самоходная установка РУМ (подводный дистанционно-управляемый манипулятор) для производства глубоководных исследований, построенная в США, рассчитана на глубину погружения до 600 м (рис. 12).

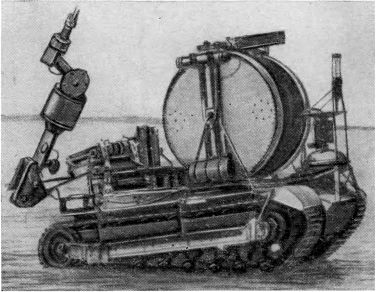

Рис. 12. Самоходная установка РУМ.
Эта установка может нести полезную нагрузку весом до 450 кг, а без манипулятора и до 900 кг, перемещаться по грунту со скоростью 3 уз, взбираться на возвышенности, имеющие уклон до 30°, и преодолевать преграды высотой до 30 см.
Основой для корпуса и ходовой части установки РУМ послужил пехотный самоходный транспортер. Установка имеет манипулятор, четыре телевизионные
Манипулятор изготовлен из легированной стали по типу манипуляторов, используемых в атомных лабораториях. Он копирует действия человеческой руки. Его «кисть» имеет два захвата, «запястье» может поворачиваться в любом направлении, «локоть» сгибаться, а «плечо» наклоняться и поворачиваться вокруг своей оси.
Стрела с гидравлическим приводом поддерживает манипулятор и дает ему возможность выдвигаться на длину 4,5 м, а также используется для подъема тяжелых предметов.
Телевизионная установка камеры имеет 4 объектива, два из которых направлены вперед, один — назад и один служит для контроля за движением манипулятора. Установка освещается ртутными лампами.
Управляется установка РУМ с берега по коаксиальному кабелю длиной 7600 м, по которому передаются 38 исполнительных команд и показаний приборов, сигналы от телевизионных камер и гидролокатора, а также электроэнергия для ламп освещения и главного электродвигателя.
Проектом предусмотрено иметь в комплекте РУМ подводный вертолет с подъемной силой 3630 кг при вертикальной скорости подъема 36,6 м/мин для преодоления непроходимых участков пути. Изменение угла поворота трех лопастей винта, скорости вращения и глубины погружения вертолета осуществляется по командам с берега.
По сообщению американской прессы, в лаборатории оружия ВМС США рассматривалось предложение промышленности о создании подводного робота, предназначенного для проведения поиска затонувших объектов в открытом море. Вес робота 500–700 кг, предполагаемая глубина погружения 600 м, размеры 1,5х1,5x3 м. Спуск робота предполагается осуществлять с надводного корабля. Управление передвижением камеры и производство работ по глубине должно производиться с поверхности по кабелю длиной 1200 м. В роботе проектируется разместить телевизионную установку, двигатель, приборы управления, манипуляторы и систему контроля. Манипуляторы робота должны весить около 45 кг; их рабочие органы, выдвинутые из корпуса на 0,6 м, будут находиться в пределах обзора телевизионной установки. Скорость движения робота в воде против течения 3 уз. Предполагается, что робот сможет управляться на глубине 300 м или на грунте С Точностью до ±7 см.
По мере изучения и освоения богатств Мирового океана будут создаваться все новые и новые подводные роботы, способные производить сложнейшие операции по заданной программе или при управлении с помощью кабеля. Но наряду с роботами будут необходимы и управляемые людьми камеры с манипуляторами, так как любая «умная» машина не сможет полностью заменить глаза и ум человека. Периодическое присутствие человека на дне моря потребуется для ремонта и наладки подводных роботов, контроля за ходом рабочего процесса и выполнения особо сложных работ. Человек должен опускаться на дно в камере, защищающей его от давления воды и позволяющей ему выполнять определенные операции под водой.
Вот как представляет инженер А. Н. Дмитриев будущую камеру, названную им батиандром, что означает глубинный человек (рис. 13).

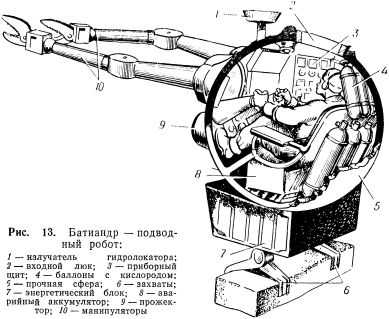

Рис. 13. Батиандр — подводный робот: 1 — излучатель гидролокатора; 2 — входной люк; 3 — приборный щит; 4 — баллоны с кислородом; 5 — прочная сфера; 6 — захваты; 7 — энергетический блок; 8 — аварийный аккумулятор; 9 — прожектор; 10 — манипуляторы.
По форме батиандр — сфера диаметром 1,5 м, имеющая люк и иллюминаторы для наблюдения. Батиандр, обладающий постоянной положительной плавучестью, по замыслу автора, сможет погружаться за счет принятия твердого балласта в клешнях. Кроме того, он снабжен гайдропом — тросом с грузом, обеспечивающим мягкую покладку камеры на грунт. В случае аварии оператор отдаст балласт, камера получит положительную плавучесть и быстро всплывет на поверхность. Перемещаться батиандр должен с помощью двух поворотных водометных движителей, которые обеспечат ему маневрирование во всех плоскостях.
