В газоразрядных трубках содержится небольшое количество газа, и когда на электроды трубки подается большая разность потенциалов, атомы газа превращаются в положительные и отрицательные ионы. Положительные движутся к отрицательному электроду (катоду) и, падая на него, выбивают из него электроны, а они в свою очередь движутся к положительному электроду (аноду) и, бомбардируя его, создают поток рентгеновских фотонов.
В рентгеновской трубке источником электронов является вольфрамовый катод, нагреваемый до высокой температуры. Электроны ускоряются до больших скоростей высокой разностью потенциалов между анодом (или антикатодом) и катодом. Поскольку электроны должны

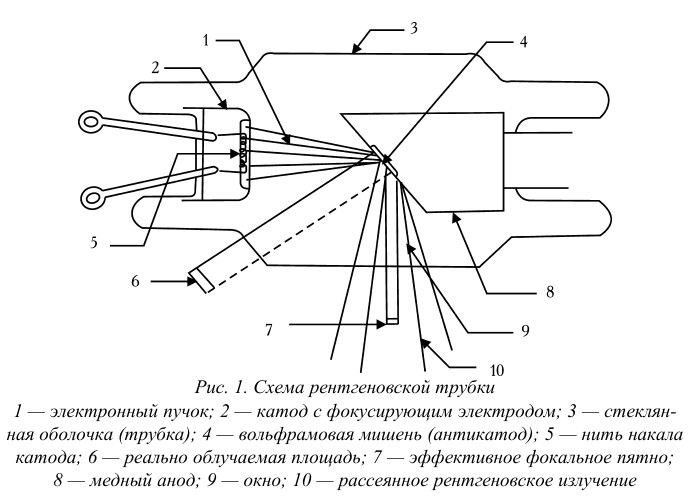

Конструкция рентгеновских трубок может быть разной в зависимости от условий применения и предъявляемых требований. Рентгеновские трубки различаются по типу конструкции, способу получения пучка электронов, его фокусировки, вакуумированию, охлаждению анода, размерам и форме фокуса (области излучения на поверхности анода) и др. Наиболее широко применяются отпаянные рентгеновские трубки с термоэмиссионным катодом, водяным охлаждением анода, электростатической фокусировкой электронов. Термоэмиссионный катод рентгеновской трубки обычно представляет собой спираль или прямую вольфрамовую нить, накаливаемую электрическим током. Рабочий участок анода – металлическая зеркальная поверхность – расположен перпендикулярно или под некоторым углом к электронному пучку. Для получения сплошного тормозного спектра рентгеновского излучения высоких энергий и интенсивностей служат аноды из Au, W; в структурном анализе используются рентгеновские труб– ки из Ti, Cr, Fe, Co, Ni, Cu, Mo, Ag. Наиболее распространены рентгеновские трубки с неподвижным либо вращающимся водоохлаждаемым анодом мощностью в несколько киловатт. Материалы анодов (и их длина волны) – Cu (1,33 нм), Al (0,834 нм), Mo (0,54 нм), Pd (0,434 нм).
Основные характеристики рентгеновской трубки: предельно допустимое ускоряющее напряжение (1-500 кВ), электронный ток (0,01-1 А), удельная мощность, рассеиваемая анодом (10–10 4Вт/мм 2), общая потребляемая мощность (от 0,002 Вт до 60 кВт). Кпд рентгеновской трубки составляет 0,1–3%.
Недостаток рентгеновских трубок – низкая производительность, обусловленная малым коэффициентом преобразования энергии электронного пучка в мягкое рентгеновское излучение (10 – 5). Более производительными являются установки, в которых точечными источниками излучения являются плазма, возбуждаемая лазерным излучением, или сильноточный разряд в газе.
В принципе облучение в медицине направлено на исцеление больного. Однако нередко дозы оказываются неоправданно высокими: их можно было бы существенно уменьшить без снижения эффективности, причем польза от такого уменьшения была бы весьма существенна, поскольку дозы, получаемые от облучения в медицинских целях, составляют значительную часть суммарной дозы облучения от техногенных источников.
В последние годы дозы, получаемые населением от медицинского обследования и терапии, начали довольно заметно снижаться. Связано это с внедрением в рентгеновские аппараты трубок, работающих в импульсном режиме. В этом случае, например при частоте импульсов 2 в секунду, получаемая пациентом доза облучения составляет пятую часть от обычной неимпульсной рентгеноскопии: снижение лучевой нагрузки составляет 80 %.
Для полноценной работы рентгенодиагностического кабинета необходимо определенное оборудование.
Устройства для генерирования рентгеновского излучения, которые включают рентгеновский излучатель (защитный кожух с рентгеновской трубкой) и рентгеновское питающее устройство, представляющее собой совокупность электрических устройств, служащих для питания рентгеновской трубки
Устройства для генерирования рентгеновского излучения стационарных аппаратов, состоящие из рентгеновского излучателя, высоковольтного генератора и пульта управления. В других типах аппаратов высоковольтный генератор и рентгеновская трубка конструктивно объединены в моноблоке и заключены в общий защитный кожух. Диапазон анодных напряжений, применяемых в рентгенологии, составляет 15-150 кВ (маммография – 15–50 кВ, остальные виды исследования – 35-150 кВ).
Устройства для формирования рентгеновского излучения подразделяются на три подгруппы: устройства для улучшения качества излучения (отсеивающие растры и решетки, различные фильтры, в том числе для выравнивания плотности почернения снимка); многочисленные устройства для поддержания и перемещения растров, фильтров и иное – устройства для рентгенографии и устройства, формирующие геометрию излучения (диафрагмы, тубусы), рентгеновское излучение во времени (реле экспозиции и фотоэкспонометры, средства стабилизации яркости).
Рентгенодиагностические штативные устройства служат для поддержания, приведения в рабочее положение и перемещения излучателя, больного и приемника излучения совместно или отдельно. В зависимости от характера исследования и области применения подразделяются на штативы общего назначения (поворотный стол-штатив, штатив для снимков, стол для снимков) и специальные штативы, предназначенные для исследований отдельных органов и систем организма и осуществления сложных видов исследований, а также для проведения исследований на дому, в палате, операционной, в полевых условиях и для профилактического контроля. Типы штативных устройств, используемые в реконструкционной вычислительной томографии, включают стол для размещения больного и так называемое сканирующее устройство – гентри, несущее на себе излучатель и систему малогабаритных детекторов рентгеновского излучения. Конструктивно рентгенодиагностический штатив выполняется в виде самостоятельного изделия, образующего вместе с рентгеновским питающим устройством и излучателем рабочее место (томограф, урологический стол и т. д.), либо в виде приставки к штативу общего или специального назначения (томографическая приставка).
Средства визуализации рентгеновского изображения по физическому принципу работы подразделяются на четыре подгруппы: устройства для приема и преобразования изображения (средства рентгенооптического преобразования – экраны, усилители рентгеновского изображения, цифровые детекторы и детекторы вычислительных томографов); материалы – носители рентгеновского изображения (рентгеновская пленка, флюорографическая пленка); устройства для регистрации рентгеновского изображения (кассеты для крупноформатной пленки, для серийной рентгенографии, кино– и фотокамеры, флюорографические камеры); устройства для передачи, записи и воспроизведения изображения (телевизионные системы, видеомониторы, а также экранные устройства – дисплеи вычислительных томографов и комплексов для цифровой рентгенографии).
Вспомогательные приборы, устройства, инструменты и материалы, необходимые для подготовки и проведения рентгенологических исследований: устройства для формирования условий исследования (опоры, фиксаторы, держатели, служащие для фиксации и поддержания пациента или его органов в определенном положении, и компрессионные устройства); средства и устройства для контрастирования (контрастные вещества и приборы для их изготовления и введения – катетеры, зонды, инъекторы, стенты, графты и др.); средства биоуправления, служащие для получения дополнительной информации при рентгеновском исследовании (биофазосинхро-низаторы, фазорентгенокардиографы, электрокимографы); инструментарий для интервенционной (внутрисосудистой) рентгенологии.
Средства обработки рентгеновского изображения подразделяются на три подгруппы.
1. Устройства для обработки носителей информации (все фотолабораторное оборудование – устройства для транспортировки, проявления и сушки рентгеновской, флюорографической, кино-и фотопленки, проявочные машины и автоматы, а также вспомогательное оборудование – зажимы, рамки, часы, термометры и т. д.).
2. Принадлежности для преобразования изображения (АРМ рентгенолога и рентгенолаборанта), вычислительные устройства для улучшения изображения.
