Приведение газового потока во вращательное движение обеспечивается при помощи различного рода завихряющих устройств, которые делятся на два основных вида: винт и розетка.
Винт имеет две лопасти, расположенные между корпусом циклона и отводящей трубой, угол наклона 25°.
Розетка расположена в верхней части корпуса циклона и снабжена восемью лопатками с углом наклона 25–30°.
Электрофильтры. Действие электрофильтров основано на использовании явления ионизации газов с помощью электрических разрядов.
Установка электрофильтров состоит из собственно электрофильтра — осадительной камеры, через которую проходит печной газ,
Очистка газа в сухих электрофильтрах. Печные газы, охлажденные до 400–500°, проходят через осадительную часть электрофильтра, где. монтированы электроды двух типов: осадительные и коронирующие. Между пластинами осадительных электродов, соединенных с положительным полюсом выпрямителя, размена мы проволочные коронирующие электроды, изолированные от земли и соединенные с отрицательным полюсом выпрямителя. При подаче напряжения на электроды в пространстве между ними возникает электрическое поле, величину которого можно регулировать путем изменения подаваемого напряжения. При увеличении напряжении до определенной величины в пространстве между электродами образуется разряд. Основная масса взвешенных части и осаждается на осадительных электродах. Пылевидные частицы удаляются с электродов встряхиванием, которое производится при помощи кулачков, насаженных на вращающийся вал. Уловленная пыль собирается в нижней конусной части электрофильтра, откуда периодически удаляется.
Корпус электрофильтра кирпичный или металлический с тепловой изоляцией.
Электрофильтры в зависимости от направления движения газа бывают вертикальные типа ХК-30 и ХК-45 и горизонтальные типа ОГ-3–120, ОГ-4–8 (рис. 17) и ОГ-4–16.
Рис. 17. Электрофильтр ОГ-4–8:
1 — коронирующий электрод; 2 — осадительные электроды; 3 — газораспределительная решетка; 4 — встряхивание газораспределительных решеток; 5 — молотковый встряхиватель электродов; 6 — изоляторная коробка; 7 — встряхиватель электродов.
По числу осадительных полей, расположенных последовательно по ходу газа, электрофильтры могут быть трех и четырехпольные (ОГ-4–8 — четырехпольный электрофильтр).
Многопольные электрофильтры имеют более высокий коэффициент очистки газа от огарковой пыли. Нормальный коэффициент очистки газа от огарковой пыли в электрофильтрах ОГ-4–8 и ОГ-4–16 96–99 %.

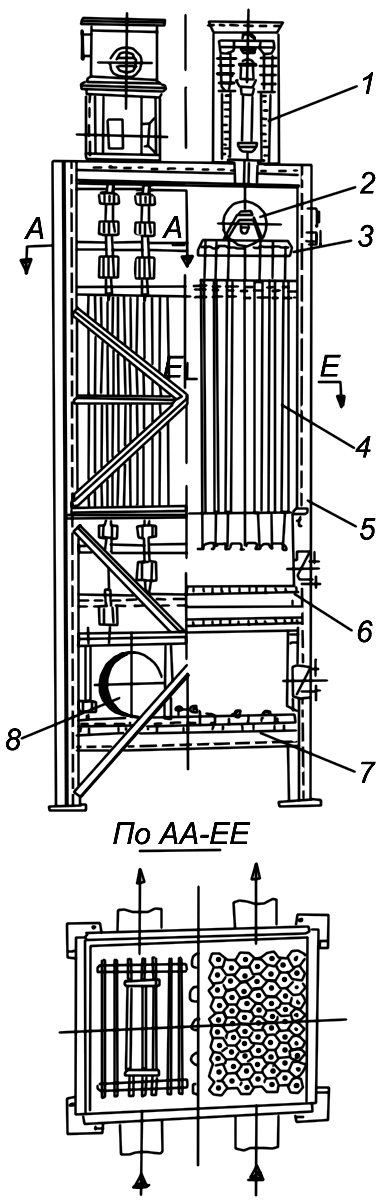

Для очистки газа от селена и SO3 устанавливаются мокрые электрофильтры. По принципу действия они аналогичны сухим электрофильтрам. В качестве осадительных электродов в мокрых электрофильтрах используются трубчатые или шестигранные коронирующие электроды из свинца. Корпус электрофильтров (рис. 18) выполняется из свинцового листа, укрепленного на корпусе из профильного железа.
Рис. 17. Электрофильтр ОГ-4–8:
1 —
Печной газ при охлаждении до температуры 35–40° в скрубберах насыщен водяными парами. При этих условиях серная кислота находится в виде мельчайших капель тумана. Иногда газ дополнительно пропускают через специальную увлажнительную колонку или другие устройства.
При работе электрофильтра пары серной кислоты конденсируются на осадительных электродах и стекают вниз вместе с осевшими частичками селена. Селенсодержащий конденсат направляется на установку по сбору селенового шлама. Раз в 10 суток мокрые электрофильтры промываются горячей водой и паром.
Удаление колчеданного огарка. Колчеданный огарок от печей обжига и от аппаратов сухой очистки газов (пыльная камера, циклоны, электрофильтры и др.) по течкам и через специальные затворы попадает в тракт удаления огарка. Обычно это всевозможные транспортеры.
Например, на Камском комбинате огарок от полочных печей поступает на ленточный транспортер, затем в приемную камеру элеватора и в бункер, установленный вне здания. Из бункера огарок вывозят в отвал на автомашинах.
Для удаления огарка от полочных печей применяется также шнековая труба, которая представляет собой цилиндрический барабан с внутренним винтовым устройством. Труба бандажами опирается на ролики и приводится во вращение при помощи зубчатой передачи.
Огарок из печи по патрубку поступает в загрузочную коробку, откуда черпаками забирается в шнековую трубу. В нижней части загрузочной коробки имеется водяная рубашка для предварительного охлаждения огарков.
Дальнейшее охлаждение производится с помощью спрысков, установленных над шнековой трубой. Из шнековой трубы огарок поступает в ковшевой элеватор, затем подается в бункер, откуда ссыпается на железнодорожную платформу и отвозится в отвал.
Более совершенным способом удаления огарка является транспортер типа Рэдлер, представляющий собой обычный скребковый транспортер в герметическом корпусе. Дно корпуса охлаждается водой. Огарок поступает в транспортер через двойные пылевые затворы или мигалки, затем наклонным скребковым транспортером или элеватором его подают в бункер и далее в отвал.
На Калининградском ЦБК № 1 для удаления огарка от печи КС применена система шнеков.
Все эти транспортные устройства выполнены с учетом максимальной герметизации, однако в местах пересыпания огарка с одного транспортера на другой наблюдается значительное пыление.
Наиболее прогрессивным способом удаления огарков при обжиге колчедана является гидроудаление. При этом огарок от всех точек выделения через специальное устройство попадает в трубопровод, в которым подается оборотная вода. Смытый огарок поступает в приемную камеру с конусным дном, которая разделена на две секции для удобства обслуживания и чистки. Из приемных камер огарок насосами подается по чугунным трубопроводам в железобетонные отстойники прямоугольной формы. В отстойниках имеются две секции, работающие поочередно: в одной происходит отстаивание огарка, в другой — удаление его при помощи грейферных кранов на гусеничном ходу. Отстоявшаяся вода возвращается в кислотный цех на гидроудаление огарка. Расход воды 30 м3 на 1 т транспортируемого огарка. Для высаживания вредных примесей — селена, мышьяка и др., а также для нейтрализации SO3 в оборотную воду добавляется известковое молоко.
