Скруббер с насадкой II ступени. Посадочный скруббер служит для охлаждения газа после полого скруббера с 350 до 35°.
Скруббер (рис. 14) представляет стальной цилиндр, футерованный внутри кислотоупорным кирпичом на диабазовой замазке. Между корпусом и кирпичом прокладывается слой полиизобутилена.

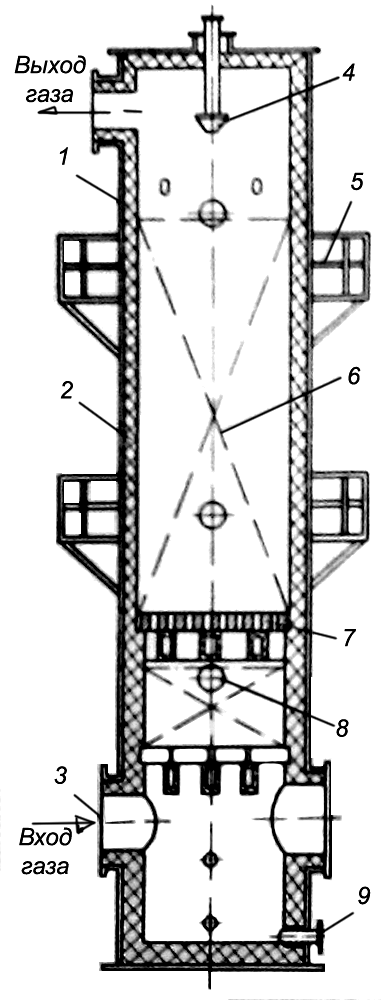

Рис 14. Скруббер II ступени:
1 — корпус; 2 — футеровка; 3 — штуцер для газа; 4 — брызгало; 5 — площадка; 6 —
В нижней части скруббера находится сборник оборотной воды. Штуцера входа и выхода газа защищены, кроме полиизобутилена, свинцовыми вкладышами Для укладки керамической насадки (кольца Рашига) в скруббере имеется колосниковая решетка, выполненная из андезитового камня.
В некоторых конструкциях скрубберов насадка укладывается в два яруса, каждая на свою колосниковую решетку. Это дает возможность в случае забивания нижнего ряда насадки сублимированной серой заменить часть насадки, не разгружая весь скруббер.
В скруббере используется принцип противотока: газ входит в нижнюю часть скруббера под колосниковую решетку, а выходит в верхней части корпуса. Орошающая вода подается на насадку сверху. Для работы скруббера большое значение имеет степень орошения насадки, причем существует много различных устройств для орошения насадок. Плотность орошения скруббера с насадкой обычно находится в пределах 18–25 м3 воды на 1 м2 сечения скруббера в час.
Скруббер имеет несколько люков, расположенных на различной высоте корпуса и служащих для укладки и замены насадки.
По орошающей воде для уменьшения потерь SO2 скруббер должен быть замкнут на себя, т. е. оборотная вода из нижней части скруббера с температурой 60–70° направляется в тепло-обменник и, охладившись в нем до температуры 20–30°, подастся на орошение в верхнюю часть. Характеристика оборотной воды приведена в табл. 9.

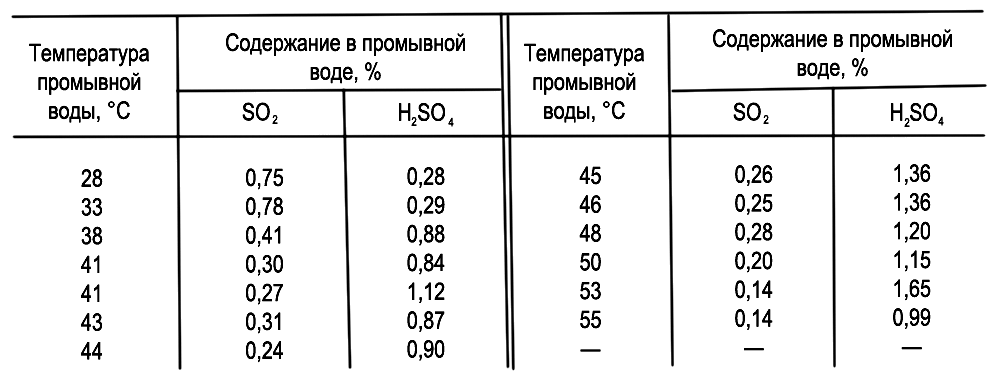

Таблица 9.
Кроме охлаждения газа, в скруббере с насадкой происходит улавливание пыли. На степень улавливания пыли влияют скорость газа в скруббере, интенсивность орошения, вид насадки, режим охлаждения, размер частиц пыли, запыленность газа.
Производительность по сжигаемой сере, т …………… 30
Начальная температура газа, °С …………… 300
Конечная температура газа, °С …………… 35–40
Диаметр корпуса, мм …………… 3000
Толщина футеровки, мм …………… 250
Диаметр входного патрубка для газа в свету, мм …………… 1010
Диаметр выходного патрубка для газа (в свету), мм ……………700
Число рядов колосников …………… 2
120 x 120 мм …………… 2 ряда
100 x 100 мм …………… 15 рядов
120 x 120 мм …………… 2 ряда
100 x 100 мм …………… 2 ряда
80 x 80 мм …………… 2 ряда
50 x 50 мм …………… 138 рядов
Общая высота насадки, мм …………… 9240
Расход воды на охлаждение, м3/ч …………… 90
Нагрев воды, °С …………… 30–60
Пенные аппараты. Широкое применение
В пенных аппаратах идет одновременный процесс охлаждения и очистки газа от огарковой пыли, селена и его соединений, от SO3.
Пенные аппараты могут работать при скорости газа в полном сечении аппарата 0,5–3,5 м/сек. Оптимальная скорость газа зависит от интенсивности работы, полноты протекания процесса очистки и охлаждения (к. п. д.), гидравлического сопротивления, брызгоуноса и т. д. Работа пенного аппарата определяется в основном высотой слоя пены и степенью ее турбулентности.
Основным конструктивным элементом пенного аппарата является решетка, которая вместе с находящейся на ней жидкостью (пеной) называется полкой аппарата. Число полок в аппарате зависит от его назначения.
Для охлаждения температуры печных газов с 900 до 350° используется аппарат с одной полкой. Коэффициент полезного действия одной полки пенного аппарата в некоторых случаях достигает 99 %.
Пенный аппарат (рис. 15) представляет собой резервуар прямоугольного, реже круглого сечения, разделенный горизонтальными решетками. В нижней части аппарата имеется сборник оборотной воды.

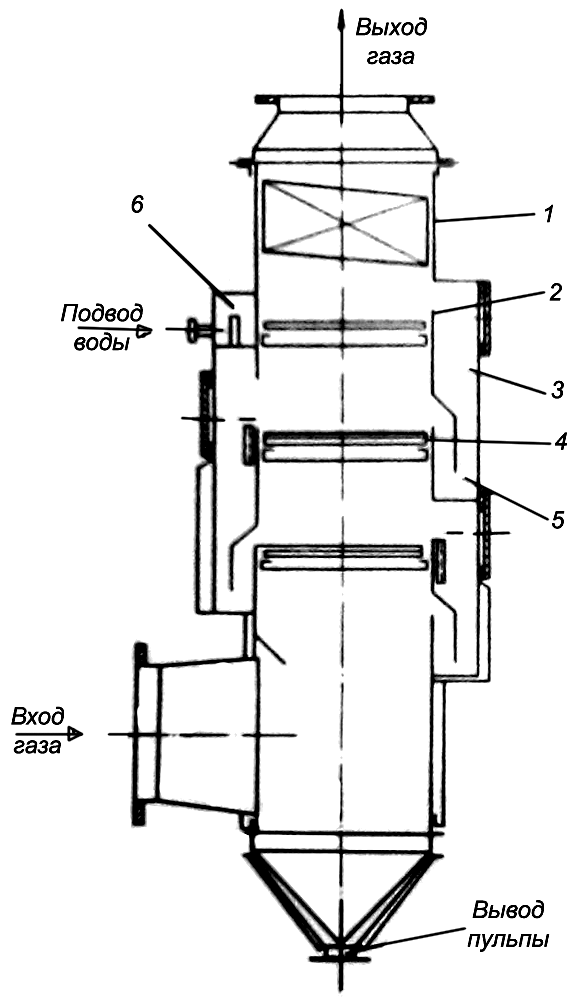

Рис. 15. Пенный аппарат:
1 — корпус; 2 — порог; 3 — сливная коробка; 4 — решетка; 5 — гидравлический затвор; 6 — приемная коробка.
Решеткой в пенных аппаратах служит перфорированный лист из кислотостойкого материала с круглыми или прямоугольными (щелевидными) отверстиями. Решетка может состоять из отдельных колосников (в случае большого сечения аппарата).
Вода подается на верхнюю решетку через приемную коробку, которая обеспечивает равномерное поступление жидкости по всей ширине решетки. Вода движется по решетке в виде пены, затем переливается через порог, попадает в сливную коробку, где происходит разрушение пены. Затем через гидравлический затвор и перелив жидкость стекает на следующую решетку, где снова вспенивается и т. д, Газ подается под нижнюю решетку. Проходя через все решетки, он вспенивает находящуюся на них жидкость, взаимодействуя с ней, охлаждается и очищается от загрязнений. Очищенный газ выходит через верхний штуцер.
Кроме аппаратов, работающих с удалением пены через сливное устройство с порогом (т. е. при перекрестном токе газа в жидкости на решетке), имеются аппараты, в которых вся жидкость протекает сквозь отверстия решетки. Конструктивно эти аппараты отличаются отсутствием порога и сливной коробки. В зависимости от температуры поступающих газов корпус аппарата изготовляется в жароупорном или обычном исполнении.
На Светогорском ЦБК установлен двухполочный пенный аппарат. Диаметр аппарата 1600 мм, расстояние между решетками 600 мм. Отверстия в верхней решетке диаметром 3 мм с шагом 5 мм. Диаметр отверстий на второй решетке 4 мм, шаг 6 мм. Сопротивление каждой решетки 50 мм вод. ст., площадь перфорированной части 77 % от общей площади поперечного сечения аппарата. Для орошения используется оборотная вода.
