ППШ-41

Пономарёв Юрий

Каждый ППШ комплектуется тремя дисковыми магазинами два из которых переносятся в сумках на ремне. Одна из сумок для переноски магазина имеет карман для помещения маслёнки.

Детали ППШ имеют защитное покрытие – химическое оксидирование или фосфатное. Затвор защитного покрытия не имеет (традиционно вплоть до АК-47 детали затворной группы имели второе название: детали белой группы и защитного покрытия не имели), что при появлении рыжего налёта – ржавчины – сигнализирует о необходимости чистки.

Порядок неполной разборки

Порядок неполной разборки представлен на ил. 1-9.

Полная разборка производится только при сильном

загрязнении или ремонте (при ремонте могут разбираться и все разъёмные соединения вплоть до завальцованных осей).

Порядок полной разборки для чистки представлен на ил. 10-16.

Сборка производится в обратной последовательности, при этом при постановке ствола в кожух необходимо обратить внимание на совпадение рисок на торце ствола с риской на торце вкладыша кожуха, для обеспечения правильного положения полукруглой фиксирующей выемки ствола для соединительной оси, так как ствол может иметь две полукруглые выемки для прохода соединительной оси ствольной и затворной коробок (основную и ремонтную).

1 – отделить магазин, нажав на его защёлку (вперёд) и разрядить его,

2 – нажав на защёлку (кнопку) на обратной стороне магазина повернуть защёлку крышки на 90°

3 – снять крышку,

4 – преодолевая сопротивление пружины чуть-чуть повернуть барабан против часовой стрелки и высыпать патроны на подстилку,

5 – крепко удерживая барабан и корпус магазина нажать на защёлку (кнопку) на обратной стороне магазина и, сдерживая барабан, плавно разгрузить заведённую пружину давая ему вращаться по часовой стрелке до выхода подавателя в приёмник магазина,

6 – нажав на защёлку ствольной коробки, открыть ствольную коробку,

7 – опустить дульную часть ствольной коробки вниз,

8 – несколько оттянув затвор назад движением вправо-вверх извлечь его из ствольной коробки,

9 – движением назад отделить возвратный механизм с буфером затвора

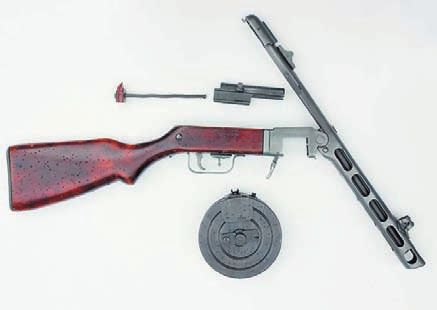

Общий вид ППШ при не полной разборке

10 – выколоткой выбить разрезную чеку и вынуть соединительную ось,

11 – отделить

ствольную коробку со стволом,

12 – выколоткой большого диаметра выбить ствол из кожуха ствольной коробки, стараясь не повредить дульный срез ствола,

13 – вынуть ствол из кожуха,

14 – вывинтить хвостовой винт соединяющий ложу с затворной коробкой,

15 – движением вниз-назад отделить спусковой механизм,

16 – движением вниз-назад отделить ложу от затворной коробки

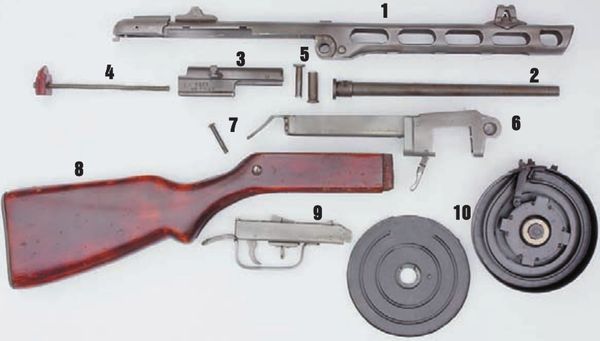

Общий вид ППШ при полной разборке:

1 – ствольная коробка с прицелом; 2 – ствол; 3 – затвор; 4 – возвратный механизм с текстолитовым буфером; 5 – соединительная ось и разрезная чека; 6 – затворная коробка; 7 – хвостовой винт; 8 – ложа; 9 – спусковой механизм; 10 – магазин и его крышка

Порядок снаряжения дискового магазина патронами

1. Нажав защёлку (кнопку) на обратной стороне повернуть защелку крышки на 90° и снять крышку.

2. Подготовить патроны. Вместимость дискового магазина от 70 до 73 патронов (в среднем 71).

3. Завести пружину магазина, вращая барабан против часовой стрелки. При этом должно быть слышно 8 щелчков (2 оборота). Нельзя отпускать барабан до тех пор, пока не будет слышен очередной щелчок. При этом необходимо следить за тем, чтобы при первом обороте барабана подаватель скользил по внутреннему ручью спирали улитки, а сама улитка оставалась неподвижной (при несоблюдении этого правила, патроны из внутренней спирали подаваться не будут)

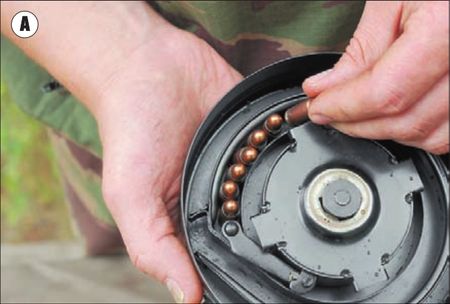

4. Удерживая магазин горизонтально заполнить улитку патронами (А).

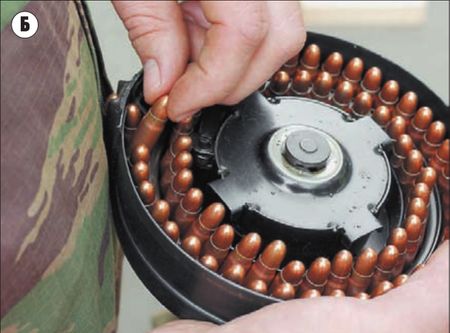

5. Заканчивая снаряжение магазина надо 1-2 патрона продвинуть в приёмник и в образовавшийся промежуток вставить 1-2 патрона (Б).

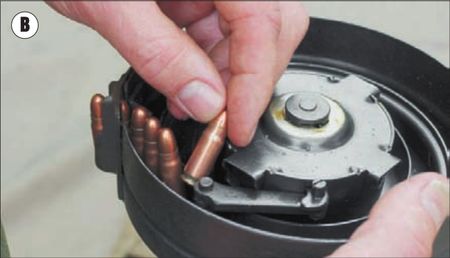

6. При снаряжении магазина малым количеством патронов, заводка пружины производится соответственно этому количеству (В).

7. Присоединить крышку магазина и зафиксировать её защелкой, при этом должно произойти поджатие верхнего патрона к загибам приёмника.

Вследствие простоты конструкции работа частей и механизмов пистолета-пулемёта в пояснении не нуждается и отражена в их названиях. Пояснения требует только работа спускового механизма (схемы 1 и 2).

При нахождении затвора в переднем положении при нажиме на спусковой крючок (2) и в любом положении переводчика шептало (верхний выступ спускового рычага) не может быть опущено гнетком спускового крючка (5) так как выступ затвора (1) опустил переднее плечо разобщителя (6) несколько сдвинув его назад, а задний его конец (7), притопив гнеток спускового крючка, исключает его взаимодействие с выступом спускового рычага (8).
