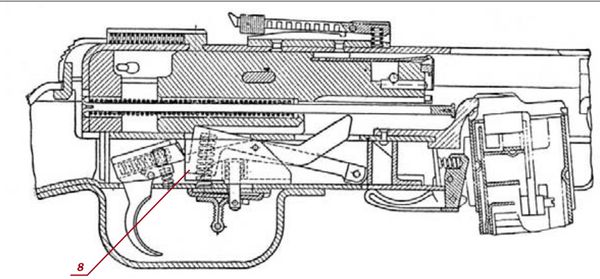

Схема 1. Положение частей ПП до заряжания при одиночном огне

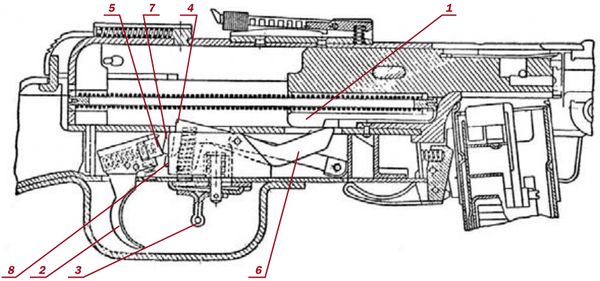

Схема 2. Взаимодействие частей и механизмов

ПП при отходе затвора назад при одиночном

При постановке затвора на шептало и переводчике, установленном на одиночный огонь (заднее положение), передняя часть разобщителя поднимается вверх, соответственно задняя его часть опускается и перестаёт препятствовать взаимодействию гнетка спускового крючка (при его нажатии) с нижним выступом спускового рычага. В результате спусковой рычаг опустится и шептало выйдет из боевого взвода затвора. Затвор, двигаясь вперёд, своим скосом будет взаимодействовать с передним концом разобщителя, который своим задним концом выведет из взаимодействия гнеток спускового крючка с выступом спускового рычага, шептало встанет на пути откатывающегося после выстрела затвора и после удара о буфер перехватит его. Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него.

При автоматическом огне (переводчик в переднем положении) разобщитель продвигается вперёд вместе с основанием, его заднее плечо выходит из соприкосновения с гнетком спускового крючка, а передний конец опускается вниз и не взаимодействует с затвором. При нажатии на спусковой крючок его гнеток за выступ опускает спусковой рычаг и шептало будет опущено до прекращения нажатия на спусковой крючок. При этом стрельба будет продолжаться до отпускания спускового крючка или окончания патронов в магазине.

За время производства ППШ упрощался технологически, попутно устранялись некоторые эксплуатационные недостатки. Так, сложный и трудоёмкий в изготовлении секторный прицел (возможностями которого в боевой обстановке мало кто пользовался) был заменён простым двухпозиционным целиком, пружинный предохранитель мушки (который терялся при эксплуатации) был заменён штампованным приварным. Для исключения утери магазина защёлка магазина заменена на шарнирную складную. Ложа «обзавелась» нагелем для исключения продольных расколов ложи при стрельбе и в рукопашном бою. Затворная коробка в районе выреза под магазин была усилена сначала приварными накладками, а в дальнейшем специально выштампованными на её верхней части рёбрами, перекрывающими ствольную коробку. Это было сделано для исключения деформации магазинного окна и, как следствие этого, перекосов

патронов при подаче (в полевых условиях ППШ часто заменял табуретку: боец ставил его вертикально и, пропустив кожух ствола между ног с комфортом усаживался на дисковый магазин).

Каналы стволов стали хромироваться и, вследствие ненапряжённой баллистики патрона, имели колоссальный ресурс 60-120 тыс. выстрелов (сравните с вермахтовским МР-40 – от 4000 до 10000 выстрелов в зависимости от конструкции пули и материалов из которых она изготавливалась).

При эксплуатации ППШ надо помнить:

1. Охлаждение ствола необходимо производить при отстреле подряд 3-х дисковых магазинов.

2. При постоянных стрельбах рекомендуется производить чистку каждый день, при этом настрел в день (до чистки) может составлять 1000 выстрелов.

3. При невозможности почистить оружие, через окно в затворной коробке обильно смочить затвор ружейной смазкой или керосином и несколько раз отвести затвор в заднее положение и произвести спуск.

4. Спускать заведённый барабан дискового магазина при закрытой крышке нельзя – это приведёт к выходу его из строя, а при открытой крышке, если не удерживать барабан должным образом, и к тяжёлым травмам пальцев руки.

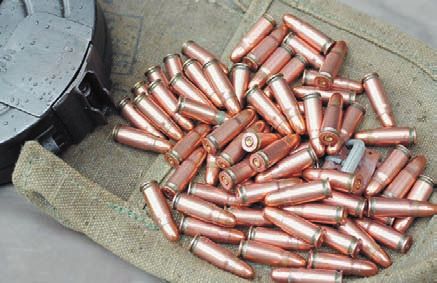

Для стрельбы из ППШ применяются 7,62-мм пистолетные патроны обр. 1930 г. с обыкновенной П (пуля со свинцовым сердечником) или Пст (пуля со стальным сердечником, производилась с начала пятидесятых годов и заменила пулю П), трассирующей Т и бронебойно-зажигательной пулями. Последняя производилась на начальном этапе войны и из-за сложности изготовления и низкой эффективности была снята с производства.

Гильзы учебных патронов имели чёрную окраску или три кольцевых проточки на корпусе.
