измерительные приборы одной электрической величины на пункте управления энергообъектов и на диспетчерском пункте подключаются к одним и тем же обмоткам измерительных ТТ и ТН, а также к однотипным измерительным преобразователям;
пределы измерений приборов выбираются с учетом возможных наибольших длительных отклонений измеряемых величин от их номинальных значений. При этом наименьшее значение измеряемой величины должно составлять, как правило, не менее 60–70 % предела измерений прибора (1.6.2).

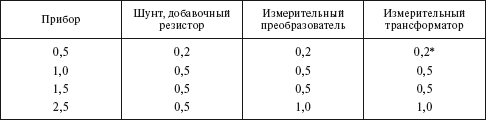

Таблица 1.6.1
Классы
* Допускается 0,5.
Вопрос. Где производится установка измерительных приборов?
Ответ. Производится, как правило, в пунктах, откуда осуществляется управление или производится периодический контроль технологического режима оборудования.
На подстанциях и гидроэлектростанциях без постоянного присутствия оперативного персонала допускается не устанавливать стационарные показывающие приборы; при этом предусматриваются места для присоединения переносных приборов (1.6.3).
Вопрос. Что допускается Правилами при установке регистрирующих приборов на щите управления?
Ответ. Допускается не устанавливать показывающие приборы для непрерывных измерений тех же величин (1.6.5).
Измерения тока
Вопрос. В каких цепях выполняются измерения тока?
Ответ. Выполняются в цепях всех классов напряжений, где необходим систематический контроль технологического процесса или работы оборудования (1.6.6).
Вопрос. В каких цепях выполняются измерения постоянного тока?
Ответ. Выполняются в цепях:
генераторов постоянного тока и силовых преобразователей;
аккумуляторных батарей, зарядных, подзарядных и разрядных устройств;
возбуждения синхронных генераторов, компенсаторов, а также электродвигателей с регулируемым возбуждением;
электродвигателей привода питателей топлива;
электродвигателей аварийных маслонасосов и маслонасосов уплотнений вала турбогенераторов.
Амперметры постоянного тока используются с двухсторонними шкалами, если возможно изменение направления тока (1.6.7).
Вопрос. Какие измерения выполняются в цепях переменного трехфазного тока?
Ответ. В таких цепях, как правило, измеряется ток одной фазы. Измерения тока в трех фазах выполняются:
для синхронных генераторов и компенсаторов независимо от мощности. При этом один из трех амперметров в цепи статора выбирается
для линий электропередачи с пофазным управлением, линий с продольной компенсацией и линий, для которых предусматривается возможность длительной работы в неполнофазном режиме. В обоснованных случаях предусматриваются измерения тока каждой фазы линий электропередачи 220 кВ и выше с трехфазным управлением;
для электроустановок, работающих с несимметрией нагрузок по фазам (например, электротермические, электросварочные установки и др.) (1.6.8).
Вопрос. В каких цепях производится регистрация тока?
Ответ. Производится в цепях:
одной фазы статора генераторов мощностью 12 МВт и более и одной фазы синхронных компенсаторов мощностью 25 МВ·А и более;
ротора генераторов с непосредственным охлаждением 12 МВт и более; одной фазы линий 220–500 кВ электростанций;
трех фаз линий 750 кВ и выше (1.6.9).
Измерения напряжения
Вопрос. Где выполняются измерения напряжения?
Ответ. Как правило, выполняются:
на секциях сборных шин переменного и постоянного тока, которые могут работать раздельно, а также на линиях электропередачи при отсутствии сборных шин РУ подстанции (схемы «мостик», «блок линия-трансформатор», «четырехугольник», «расширенный четырехугольник» и др.). Допускается установка одного прибора с переключением на несколько точек измерений. На подстанциях допускается измерять напряжение только на стороне низшего напряжения, если установка трансформатора напряжения на стороне высшего напряжения не требуется для других целей;
в цепях генератора постоянного и переменного тока, синхронных компенсаторов, а также в отдельных случаях в цепях агрегатов специального назначения;
в цепях возбуждения синхронных машин мощностью 1 МВт и более;
на стороне низшего или среднего напряжения автотрансформаторов 330 кВ и выше с регулированием напряжения в нейтрали для возможности контроля перевозбуждения магнитопровода;
в цепях силовых преобразователей, аккумуляторных батарей, зарядных и подзарядных устройств;
в цепях дугогасящих реакторов.
В трехфазных сетях, как правило, производятся измерения одного междуфазного напряжения (1.6.10).
Вопрос. Какие измерительные приборы применяются на сборных шинах 110 кВ и выше электростанций и подстанций, являющихся узловыми точками (в части ведения режима энергосистемы)?
Ответ. Применяются щитовые приборы непрерывного измерения класса точности не ниже 1,0 и измерительные приборы класса точности не ниже 0,5 (1.6.11).
