Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке

Красник Валентин Викторович

Вопрос. Как производится проверка коммутационных электрических аппаратов на термическую стойкость при КЗ?

Ответ. Производится путем сравнения значения интеграла Джоуля, найденного при расчетных условиях КЗ, с его допустимым значением, которое зависит от указанного в технической документации изготовителя нормируемого тока термической стойкости и от соотношения между расчетной продолжительностью КЗ и предельно допустимым (нормируемым) временем воздействия нормированного тока термической стойкости (1.4.20).

Вопрос. При

каких условиях обеспечивается термическая стойкость кабелей и проводников при КЗ?

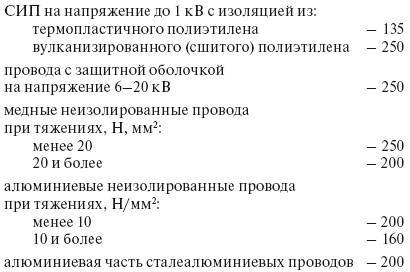

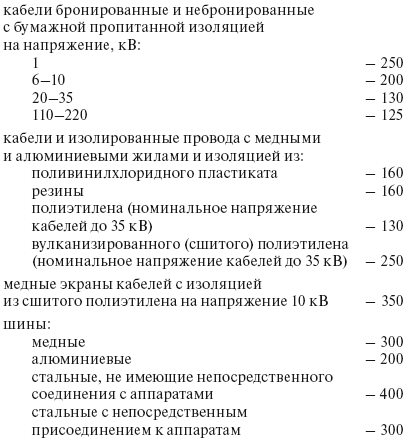

Ответ. Обеспечивается, если температура их нагрева к моменту отключения КЗ не превышает следующих предельных по условию термической стойкости значений, °С:

(1.4.21).

Вопрос. Как производится проверка кабелей на термическую стойкость в тех случаях, когда для этих кабелей известны значения односекундного тока термической стойкости (допустимого односекундного тока КЗ) I_{тер.доп1}?

Ответ. Производится путем сравнения интеграла Джоуля В_к с квадратом односекундного тока термической стойкости. Термическая стойкость кабеля обеспечивается, если выполняется условие:

Значения односекундного тока термической стойкости приведены в таблицах настоящей главы Правил (1.4.22).

Вопрос. Как рассматриваются расщепленные провода ВЛ при проверке на термическую стойкость при КЗ?

Ответ. Рассматриваются как провод суммарного сечения (1.4.24).

Проверка электрических аппаратов на коммутационную способность при коротких замыканиях

Вопрос. Исходя из каких нормированных показателей проверяются коммутационные электрические аппараты для отключения цепей при КЗ?

Ответ. Проверяются исходя из нормированных значений тока отключения, процентного содержания его апериодической составляющей, параметров восстановления напряжения, тока включения (начального действующего значения его периодической составляющей и его наибольшего пика), а также допустимых циклов коммутационных операций (1.4.25).

Вопрос. Как проверяются выключатели напряжением выше 1 кВ?

Ответ. Проверяются на коммутационную способность при КЗ:

на отключающую способность при КЗ с учетом процентного

содержания апериодической составляющей и параметров восстанавливающегося напряжения (для выключателей напряжением 110 кВ и выше);

на включающую способность при КЗ. При этом выключатели, установленные на стороне генераторного напряжения, необходимо проверять также на несинхронное включение в условиях противофазы (1.4.26).

Вопрос. Проверяются ли предохранители на отключающую способность при КЗ?

Ответ. Проверяются. При этом в качестве расчетного тока принимается ожидаемое начальное действующее значение периодической составляющей тока КЗ, то есть ее значение без учета токоограничивающего действия предохранителей (1.4.27).

Вопрос. Как проверяются на коммутационную способность при КЗ выключатели нагрузки и короткозамыкатели?

Ответ. Проверяются по предельно допустимому току при включении на КЗ (1.4.28).

Вопрос. Требуют ли проверки на коммутационную способность при КЗ отделители и разъединители?

Ответ. Эти коммутационные аппараты проверки не требуют (1.4.29).

Вопрос. Как проверяются на коммутационную способность при КЗ коммутационные электрические аппараты напряжением до 1 кВ (автоматические выключатели, предохранители и др.)?

Ответ. Проверяются в соответствии с расчетными условиями КЗ на отключающую и включающую способность (1.4.30).

Проверка кабелей на невозгораемость при коротких замыканиях

Вопрос. Какая точка в качестве расчетной принимается при проверке кабелей на невозгораемость при КЗ?

Ответ. Принимается точка, находящаяся:

для одиночных кабелей, имеющих одинаковое сечение по длине, – в начале кабеля;

для одиночных кабелей со ступенчатым сечением по длине – в начале каждого участка нового сечения;

для двух и более параллельно включенных кабелей одной кабельной линии – в начале каждого кабеля (1.4.31).

Глава 1.5. УЧЕТ ЭЛЕКТРОЭНЕРГИИ

Общие требования

Вопрос. С какой целью осуществляется учет активной электроэнергии?

Ответ. Осуществляется для определения количества электроэнергии:

выработанной генераторами электростанций;

потребленной на собственные, хозяйственные и другие (раздельно) нужды электростанций и подстанций;

отпущенной или переданной потребителям по линиям, отходящим от шин электростанции непосредственно к потребителям;

переданной в другие энергосистемы и электрические сети или полученной от них;

переданной по экспорту и полученной по импорту;

отпущенной или переданной потребителям из электрической сети.

При этом учет активной электроэнергии осуществляется для обеспечения возможности:
