Правила устройства электроустановок (ПУЭ) – основной нормативный документ, определяющий требования к различным видам электрооборудования. Строгое выполнение требований ПУЭ обеспечивает надежность и безопасность эксплуатации электроустановок.

Требования ПУЭ обязательны для всех организаций независимо от форм собственности и организационно-правовых форм, а также для индивидуальных предпринимателей и физических лиц, занимающихся проектированием, монтажом, наладкой и эксплуатацией электроустановок.

Персонал, проводящий монтажные и наладочные работы в электроустановках, осуществляющий техническое обслуживание

вновь смонтированных, реконструируемых и действующих электроустановок, а также уполномоченный для контроля (надзора) за техническим состоянием электроустановок, может быть допущен к указанным видам работ только после проверки знаний норм и правил работы в электроустановках, в том числе ПУЭ.

В течение более 50 лет ПУЭ регулярно пересматривались – в соответствии с развитием техники и технологии, повышением требований к надежности и безопасности электроустановок – и выпускались в виде последовательных новых изданий (до 6-го издания включительно).

ПУЭ 7-го издания в связи с длительным сроком переработки выпускались и вводились в действие отдельными разделами и главами – по мере завершения работ по их пересмотру, согласованию и утверждению.

В период с 1999 по 2003 г. были подготовлены новые редакции значительной части глав и разделов ПУЭ. Главы 7-го издания ПУЭ были разработаны с учетом требований государственных стандартов, строительных норм и правил, рекомендаций научно-технических советов и рабочих групп Координационного совета по пересмотру ПУЭ, согласованы в установленном порядке и представлены на утверждение.

Перечисленные ниже главы 7-го издания ПУЭ были утверждены Минэнерго (в 1999 г. – Минтопэнерго) России:

главы 6.1–6.6, 7.1, 7.2 – 06.10.1999 г.;

главы 1.1, 1.2, 1.7, 1.9, 7.5, 7.6, 7.10–08.07.2002 г.;

глава 1.8 – 09.04.2003 г.;

главы 2.4, 2.5 – 20.05.2003 г.;

главы 4.1, 4.2 – 20.06.2003 г.

С 1 июля 2003 г. в связи с принятием Федерального закона «О техническом регулировании» процесс утверждения 7-го издания ПУЭ был приостановлен.

Остались неутвержденными следующие разработанные и подготовленные к утверждению главы 7-го издания ПУЭ:

Раздел 2: главы 2.1–2.3;

Раздел 3: главы 3.1–3.7;

Раздел 5: главы 5.1–5.6.

Главы 1.3–1.6 были утверждены приказом Минэнерго России от 06.02.2004 г. № 34, но не введены в действие в связи с реорганизацией Министерства энергетики РФ.

Имеет место парадоксальная ситуация: формально в настоящее время действуют устаревшие главы 6-го издания, в то время как на практике их применять невозможно (появились новые материалы и оборудование, изменились требования к надежности и безопасности электроустановок и т. д.).

Технические регламенты, которые в соответствии с Федеральным законом «О техническом регулировании» должны были заменить практически все действующие нормативные документы, до сих пор не разработаны.

В настоящем пособии рассмотрены основные положения ПУЭ в виде вопросов и ответов.

Пособие предназначено для специалистов предприятий и организаций различных отраслей, форм собственности и ведомственной принадлежности, связанных с проектированием, монтажом, наладкой и эксплуатацией электроустановок.

Пособие поможет специалистам в изучении ПУЭ при приеме на работу и при подготовке к проверке знаний, а также в повседневной практической работе.

В пособие включены как действующие (утвержденные), так и разработанные (и соответствующие современным требованиям), но не введенные в действие перечисленные выше главы 7-го издания ПУЭ (материал

по этим главам следует рассматривать как рекомендательный), а также отдельные главы 6-го издания, новые редакции которых не были разработаны (главы 4.3, 7.3, 7.4, 7.7).

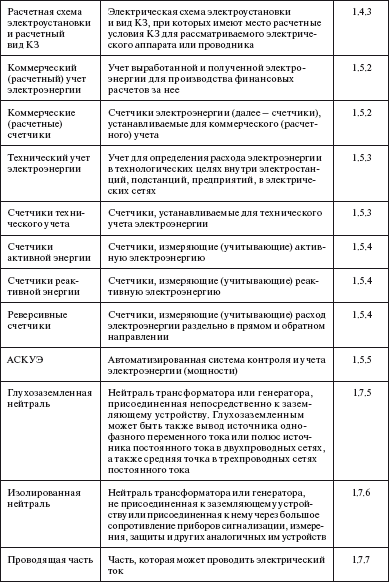

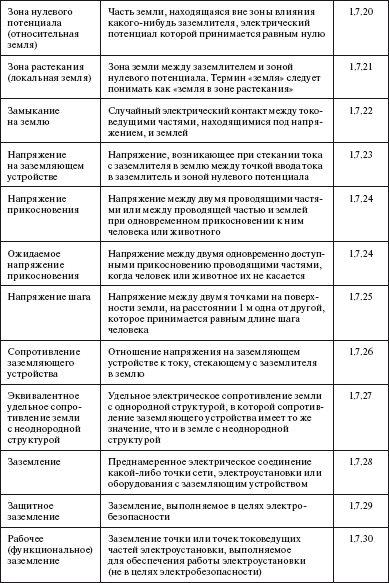

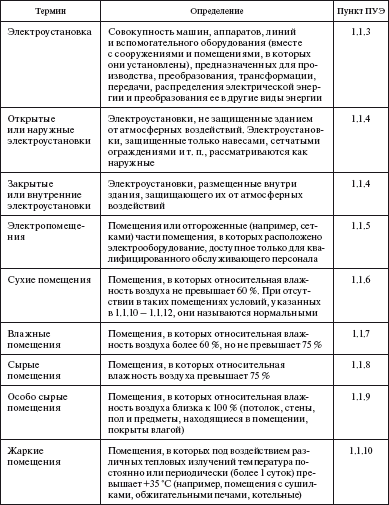

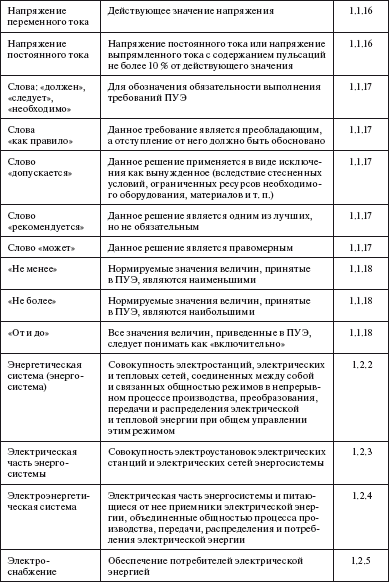

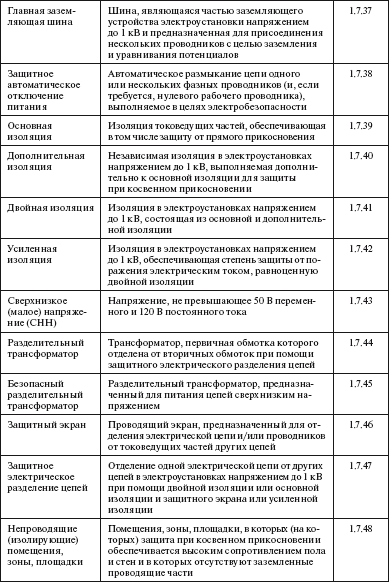

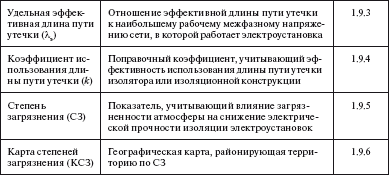

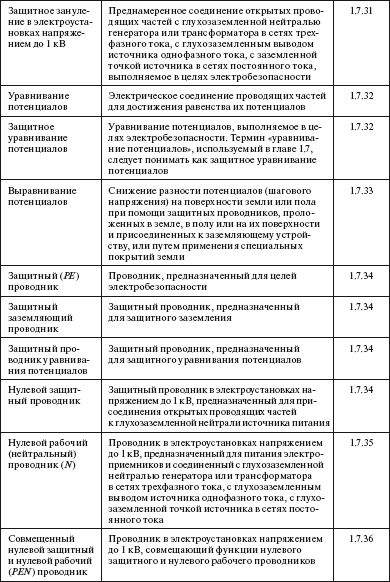

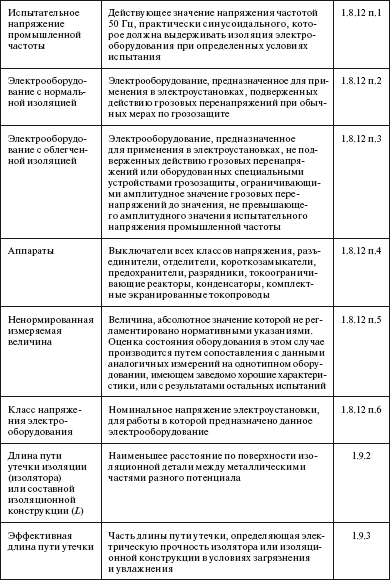

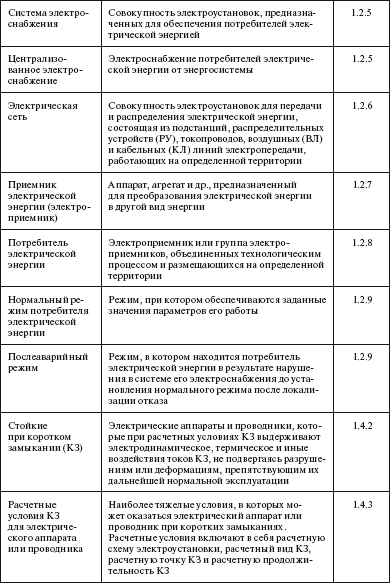

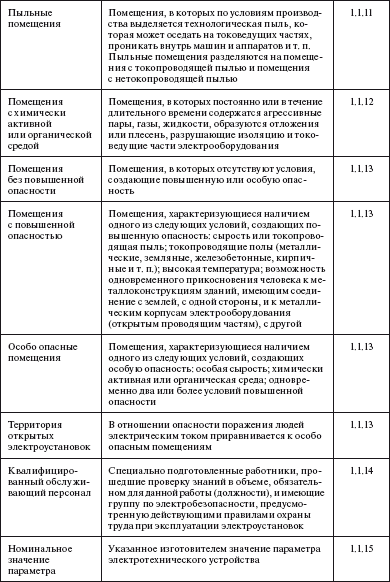

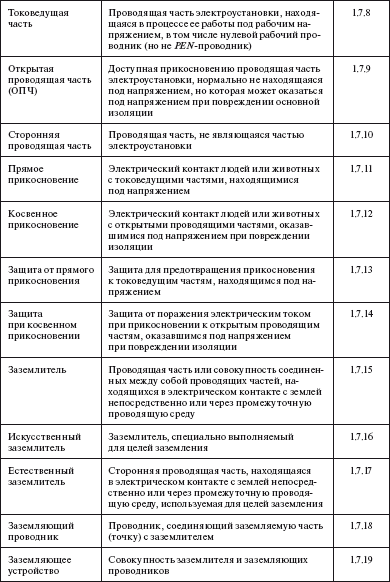

В каждом ответе в скобках указан соответствующий пункт ПУЭ. Нумерация таблиц в пособии соответствует нумерации таблиц в главах ПУЭ.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Окончание табл.

Вопрос. На какие электроустановки распространяются ПУЭ (далее – Правила)?

Ответ. Распространяются на вновь сооружаемые и реконструируемые электроустановки постоянного и переменного тока напряжением до 750 кВ, в том числе на специальные электроустановки, рассмотренные в разделе 7 (1.1.1).

Вопрос. Для каких электроустановок рекомендуется применять требования Правил?

Ответ. Рекомендуется применять для действующих электроустановок, если это повышает надежность электроустановки или если ее модернизация направлена на обеспечение требований безопасности, которые распространяются на действующие электроустановки. По отношению к реконструируемым электроустановкам требования Правил распространяются лишь на реконструируемую часть электроустановок (1.1.1).
