Вопрос. Как производятся выбор и размещение устройств компенсации реактивной мощности в электрических сетях?
Ответ. Производятся исходя из необходимости обеспечения требуемой пропускной способности сети в нормальных и послеаварийных режимах при поддержании необходимых уровней напряжения и запасов устойчивости (1.2.24).
Глава 1.3. ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ И ПРОВОДНИКОВ
Область применения, общие требования
Вопрос. На
Ответ. Распространяется на методы выбора электрических аппаратов и проводников электроустановок переменного тока частотой 50 Гц, напряжением до и выше 1 кВ по условиям продолжительных режимов (1.3.1).
Вопрос. В чем состоит выбор электрических аппаратов по условиям продолжительных режимов?
Ответ. Состоит в подборе их номинального напряжения по уровню изоляции и номинального тока по допустимому нагреву, плотности тока и условиям короны (1.3.2).
Вопрос. По каким условиям проверяются электрические аппараты и проводники, выбранные по условиям продолжительных режимов?
Ответ. Проверяются по условиям КЗ. Проводники кроме того проверяются по падению напряжения на полной длине проводников. Если тип аппарата или сечение проводника, выбранное по условиям продолжительного режима, не удовлетворяет какому-либо из указанных условий проверки, то должно приниматься решение, удовлетворяющее всем условиям (1.3.3).
Выбор электрических аппаратов по условиям продолжительности режимов и сечений проводников по нагреву в этих режимах
Вопрос. По каким параметрам выбираются все электрические аппараты?
Ответ. Выбираются по номинальному напряжению и номинальному току. При этом номинальное напряжение каждого аппарата должно соответствовать или быть больше (последнее не относится к трансформаторам напряжения – ТН) наибольшего рабочего напряжения электроустановки.
Токоведущие части электрических аппаратов и проводники любого назначения выбираются по условию их предельно допустимого нагрева при продолжительных режимах (не только нормальных, но и послеаварийных), а также режимов в периоды ремонтов и возможного при этом неравномерного распределения токов между линиями, секциями шин и т. п. Выполнение этого условия обеспечивается путем надлежащего выбора номинального тока каждого аппарата и сечения любого проводника, исходя из расчетного тока. При этом за расчетный ток принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети (1.3.4).
Вопрос. Какой ток принимается в качестве расчетного тока для выбора номинального тока аппаратов и сечения проводников по нагреву при повторно-кратковременном и кратковременном режимах работы электроприемников (с общей продолжительностью цикла до 10 мин и продолжительностью рабочего периода не более 4 мин)?
Ответ. Принимается ток, приведенный к эквивалентному продолжительному периоду. При этом:
для медных проводников сечением до 6 мм2 и для алюминиевых проводников до 10 мм2 расчетный ток принимается как для электроустановок
для медных проводников сечением более 6 мм2 и для алюминиевых проводников более 10 мм2 расчетный ток определяется умножением продолжительно допустимого тока на коэффициент
где Тп.в. – выраженная в относительных единицах продолжительность рабочего периода (продолжительность этого периода в долях продолжительности цикла) (1.3.5).
Вопрос. По каким нормам определяются наибольшие допустимые токи при кратковременном режиме работы электроприемников с продолжительностью рабочего периода не более 4 мин и с перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды?
Ответ. Определяются по нормам повторно-кратковременного режима (см. 1.3.5). При продолжительности рабочего периода более 4 мин, а также при перерывах между включениями недостаточной продолжительности наибольшие допустимые токи определяются как для электроустановок с продолжительным режимом работы (1.3.6).
Вопрос. Какие перегрузки допускаются для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией, несущих нагрузки меньше номинальных?
Ответ. Допускаются кратковременные перегрузки, указанные в табл. 1.3.1 (1.3.7).

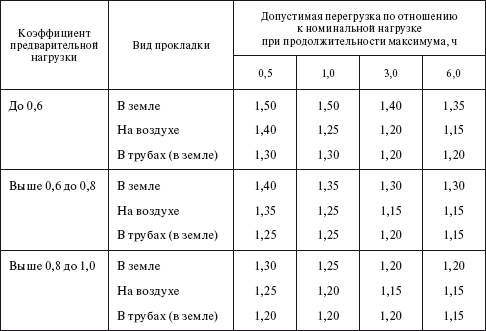

Таблица 1.3.1
Кратковременные допустимые перегрузки для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией
Вопрос. Какие перегрузки допускаются для кабелей с изоляцией из сшитого полиэтилена на период ликвидации послеаварийного режима?
Ответ. Допускаются перегрузки до 17 % номинальной при их прокладке в земле и до 20 % при прокладке на воздухе, а для кабелей с изоляцией из поливинилхлоридного пластиката и полиэтилена – до 10 % при их прокладке в земле и на воздухе на время максимумов нагрузки, если их продолжительность не превышает номинальной. Общая продолжительность перегрузок кабелей в послеаварийных режимах допускается в течение не более 1000 ч за срок службы кабелей.
На период ликвидации послеаварийного режима, но не более чем в течение 5 суток для кабелей напряжением до 10 кВ с бумажной изоляцией допускаются перегрузки в пределах, указанных в табл. 1.3.2.
Перегрузка КЛ напряжением 20 кВ и более не допускается (1.3.8).

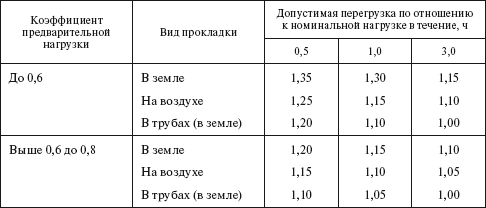

Таблица 1.3.2
Допустимые перегрузки на период ликвидации послеаварийного режима для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией
Вопрос. Из какого расчета принимаются продолжительно допустимые токи для кабелей, проложенных в земле?
