Ответ. Со стороны источника питания должен быть присоединен к розетке, а со стороны электроприемника – к вилке (1.7.152).
Вопрос. Как должны быть обозначены защитные проводники переносных проводов и кабелей?
Ответ. Должны быть обозначены желто-зелеными полосами (1.7.154).
Передвижные электроустановки
Вопрос. На какие передвижные электроустановки не распространяются требования настоящих Правил?
Ответ. Не
на судовые электроустановки;
электрооборудование, размещенное на движущихся частях станков, машин и механизмов;
электрифицированный транспорт; жилые автофургоны (1.7.155).
Вопрос. Что представляет собой автономный передвижной источник питания электроэнергией?
Ответ. Это источник, который позволяет осуществлять питание потребителей независимо от стационарных источников электроэнергии (энергосистемы) (1.7.156).
Вопрос. От каких источников электроэнергии могут получать питание передвижные электроустановки?
Ответ. Могут получать питание от стационарных или автономных передвижных источников питания.
Питание от стационарной электрической сети должно, как правило, выполняться от источника с глухозаземленной нейтралью с применением систем TN-S или TN-C-S. Объединение функций нулевого защитного проводника РЕ и нулевого рабочего проводника N в одном общем проводнике PEN внутри передвижной электроустановки не допускается. Разделение PEN– проводника питающей линии на РЕ и N– проводники должно быть выполнено в точке подключения установки к источнику питания.
При питании от автономного передвижного источника его нейтраль, как правило, должна быть изолирована (1.7.158).
Вопрос. Какая защита при косвенном прикосновении должна быть выполнена в случае питания передвижной электроустановки от стационарного источника питания?
Ответ. Должно быть выполнено автоматическое отключение питания с применением устройства защиты от сверхтоков. При этом время отключения, приведенное в табл. 1.7.2, должно быть уменьшено вдвое либо дополнительно к устройству защиты от сверхтоков должно быть применено УЗО, реагирующее на дифференциальный ток.
При применении УЗО, реагирующего на потенциал корпуса относительно земли, уставка по значению отключающего напряжения должна быть равной 25 В при времени отключения не более 5 с (1.7.159).
Вопрос. Какая защита должна быть установлена в точке подключения передвижной электроустановки к источнику питания?
Ответ. Должно быть установлено устройство защиты от сверхтоков и УЗО, реагирующее на дифференциальный ток, номинальный отключающий дифференциальный ток которого должен быть на 1–2 ступени больше соответствующего тока УЗО, установленного на вводе в передвижную электроустановку.
Устройство присоединения ввода питания в передвижную электроустановку должно иметь двойную изоляцию (1.7.160).
Вопрос. Какие
Ответ. Должны быть выполнены:
защитное заземление в сочетании с непрерывным контролем изоляции, действующей на сигнал;
автоматическое отключение питания, обеспечивающее время отключения при двухфазном замыкании на ОПЧ в соответствии с табл. 1.7.10.
Таблица 1.7.10

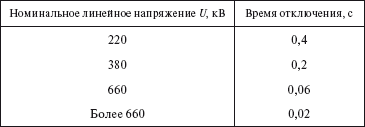

Наибольшее допустимое время защитного автоматического отключения для системы IT в передвижных электроустановках, питающихся от автономного передвижного источника
Для обеспечения автоматического отключения питания должно быть применено: устройство защиты от сверхтоков в сочетании с УЗО, реагирующим на дифференциальный ток, или устройством непрерывного контроля изоляции, действующим на отключение, или УЗО, реагирующим на потенциал корпуса относительно земли (1.7.161).
Вопрос. Что должно быть предусмотрено на вводе в передвижную электроустановку?
Ответ. Должна быть предусмотрена главная шина уравнивания потенциалов, к которой должны быть присоединены:
нулевой защитный проводник РЕ или защитный проводник РЕ питающей линии;
защитный проводник передвижной электроустановки с присоединенными к нему защитными проводниками ОПЧ;
проводник уравнивания потенциалов корпуса и других сторонних проводящих частей передвижной электроустановки;
заземляющий проводник, присоединенный к местному заземлителю передвижной электроустановки (при его наличии).
При необходимости открытые и сторонние проводящие части должны быть соединены между собой посредством проводников дополнительного уравнивания потенциалов (1.7.162).
Вопрос. С соблюдением каких требований должно быть выполнено защитное заземление передвижной электроустановки в системе IT?
Ответ. Должно быть выполнено с соблюдением требований либо к его сопротивлению, либо к напряжению прикосновения при однофазном замыкании на ОПЧ.
При выполнении заземляющего устройства с соблюдением требований к его сопротивлению значение его сопротивления не должно превышать 25 Ом.
При выполнении заземляющего устройства с соблюдением требований к напряжению прикосновения сопротивление заземляющего устройства не нормируется. В этом случае должно быть выполнено условие:
где Rэ – сопротивление заземляющего устройства передвижной электроустановки, Ом;
Iэ – полный ток однофазного замыкания на ОПЧ передвижной электроустановки, А (1.7.163).
