Еще несколько лет назад во всех случаях подключения электрики для квартиры количество мощности, которая выделялась на одну квартиру, не было более 3–7 кВт. На данный момент достаточным будет синхронно включить телевизор, электрический чайник (с мощностью потребления 1 кВт) и кухонный комбайн, и электрическая сеть уже не «потянет» подобной нагрузки. Следовательно, при эксплуатации современных электрических приборов – кухонных вытяжек, очистителей воздуха, стиральных машин и т. д. – устаревшая электрическая проводка непригодна.

Введенные в помещение провода подключаются к распределительному щитку, от которого провода идут к квартирному электросчетчику. С него начинается электросеть квартиры.

Однофазные

счетчики устанавливаются на металлических щитках. Квартирные щитки служат для распределения и учета электрической энергии, а также защиты от перегрузок, токов короткого замыкания. Щитки выпускаются в соответствии с ГОСТ 9413-69. Квартирные щитки типа ЩК-9—ЩК-12 поставляются без счетчиков, которые приобретаются отдельно.

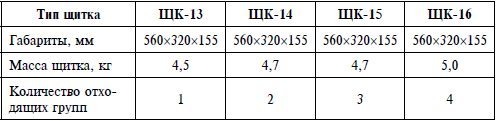

Щитки выпускаются с резьбовыми предохранителями или автоматическими выключателями типа АБ-25, устанавливаемыми в фазном и нулевом проводах. Квартирные щитки типа щк– 13—ЩК-16 устанавливаются в нишах и выпускаются с вводными двухполюсными пакетными выключателями ПВ-2-25 и резьбовыми предохранителями типа Ц27 (ЩК-14, ЩК-16) или автоматическими выключателями типа АБ-25 (ЩК-13, ЩК-15). Щитки устанавливаются на стене и монтируются после устройства ввода и выполнения внутренней электропроводки.

Сверху щитка нанесены четыре заводские наметки. Одну из наметок открывают для ввода проводов комнатной проводки. На два одножильных провода надевают изолированные трубки, окольцовывают и подключают к нижним зажимам предохранителей. Другие концы проводов выводят на лицевую панель через второе и четвертое отверстия в щитке для подключения к счетчику. Провода ввода выводят через первое (фазный провод) и третье (нулевой провод) отверстия. Щиток после присоединения проводов устанавливают на опорном основании вертикально по отвесу с таким расчетом, чтобы закрывались вводные втулки, и закрепляют шурупами.

Провода на щитке загибают вверх, обрезают на уровне горизонтальных шлицов для крепления счетчика и снимают с концов жил изоляцию на длину 20–25 мм. После этого отверткой ослабляют прижимы на зажимной колодке, вводят в них концы проводов и снова прижимают. Счетчик крепят к щитку тремя винтами и закрывают крышкой зажимную колодку.

Отрезают излишки проводов электропроводки, запитывающейся от щитка, надевают изоляционную трубку, зачищают концы жил, оконцовывают колечком, вводят в открытое отверстие в щитке и подключают к верхним зажимам предохранителей. На колодки предохранителей устанавливают защитные крышки, крепят их винтовыми пластмассовыми шайбами и ввинчивают пробки.

От счетчика провода идут к предохранительному щитку, а от щитка – к розеткам и электроосветительной арматуре и изолируют лентой. Как при соединении проводов, так и при их ответвлении различают следующие виды скрутки: простую, бандажную и желобок.

Если провод двухпроводной линии необходимо повернуть на угол 90°, например, подвести к выключателю, то его расплетают и накладывают на угловой ролик. После укладки провода снова сплетают и ведут дальше.

Все ответвления к лампам, розеткам, выключателям делают только от роликов. Для того чтобы правильно определить, где снимать изоляцию на проводах, необходимо надеть провода на ролики, от которых делают ответвление, и отметить нужные места.

Заделка концов проводов

При выполнении электромонтажных работ особое значение имеет качество (плотность) контактов в местах соединения проводов друг с другом, а также с клеммами электротехнических устройств. При присоединении к приборам концы надо зачистить и заделать, например, петелькой. Вид заделки проводов зависит от

способа крепления проводов к клеммам арматуры или потребителей тока. Процесс создания определенного вида конца провода при его заделывании называют оконцеванием. Если при оконцевании проводов сечением до 1 мм² можно использовать простые инструменты, например круглогубцы, то при оконцевании проводов большего сечения требуются специальные приспособления. Оконцевание многопроводных медных жил сечением 1–2,5 мм² производят путем обжатия изогнутой в кольцо жилы концевым наконечником П-типа. Перед опрессовкой жила скручивается в тугой повив в виде кольца. После этого наконечник с надетой жилой укладывают в желоб матрицы, находящейся в специальном приспособлении, и производят обжатие до упора торцов пуансона и матрицы.

Квартирные электросчетчики

Для учета электрической энергии, получаемой отдельными потребителями от электрической станции или отдаваемой электрической станцией в сеть, используют счетчики электрической энергии.

Счетчики бывают электродинамические, индукционные и электронные, однофазные и трехфазные, однотарифные и многотарифные. Вводимые в квартиру электрические провода подсоединяются к входу счетчика. Выход электрического счетчика является началом внутренней квартирной электропроводки. Общий расход электрической энергии в квартире за определенный промежуток времени определяют с помощью электродинамических или индукционных счетчиков. Панель со счетчиком и предохранителями должна быть закреплена на высоте 1,3–1,7 м от уровня пола.

Подключение счетчика производится профессиональными электриками. Далее госповеритель устанавливает специальную пломбу на корпус счетчика, а представитель энергоснабжающей организации ставит пломбу на съемную крышку счетчика. Только после этого к счетчику можно подключать квартирную электропроводку.

Электродинамический счетчик. Обычный электродинамический счетчик содержит неподвижную токовую обмотку в виде катушек, изготовленных из толстой проволоки. Если включить электроприбор, то через катушки пройдет электрический ток, и вокруг катушек возникнет магнитное поле. Между указанными катушками находится якорь, состоящий обычно из трех и более катушек. Якорь вращается на оси, установленной в подпятниках. На якоре укреплен коллектор с металлическими щетками. При помощи коллектора происходит изменение направления тока в проводниках якоря, находящегося в магнитном поле, созданном неподвижными катушками. Назначение коллектора здесь такое же, как и у электродвигателя постоянного тока. Взаимодействие между собой магнитных полей неподвижных токовых катушек и обмотки якоря приводит к вращению якоря. На оси якоря укреплен алюминиевый диск, который вращается между полюсами постоянного магнита. При вращении диска в магнитном поле в нем возникают вихревые токи, тормозящие движение диска. Для недопущения самохода диска на его оси укреплена небольшая стальная пластинка, которая притягивается к постоянному магниту и прекращает вращение диска.

При нагрузке счетчика вращающий момент преодолевает силу притяжения пластинки к магниту. Это не влияет на среднюю скорость вращения диска, так как при удалении пластинки от магнита она сдерживает его вращение, а при приближении к магниту ускоряет вращение. Вращающий момент тем больше, чем больше ток в токовой катушке и чем больше напряжение на зажимах обмотки якоря. При этом вращающий момент пропорционален мощности потребляемой нагрузки, а число оборотов якоря в единицу времени соответствует количеству израсходованной электрической энергии. Обороты якоря фиксирует специальный счетный механизм, соединенный с осью якоря при помощи червячной и зубчатой передач.
