Приемы создания интерьеров различных стилей

Тимофеев Сергей Михайлович

Создание проемов полигональным моделированием

Ранее я говорил, что полигональное моделирование является универсальным, позволяет создавать самые разнообразные формы, поэтому мы не раз будем возвращаться к нему при создании разных объектов.

Для создания проемов в стенах методом полигонального моделирования, нам понадобится предварительно изучить два инструмента работы с подобъектами:

Bridge (Мост);

Slice Plane (Делящая плоскость).

Также мы рассмотрим очередной тип модели — Poly (Поли) и работу с подобъектами Vertex (Вершина).

Инструмент Bridge (Мост)

Для

начала выполним небольшое задание, иллюстрирующее действие инструмента Bridge (Мост), который используется при создании проемов.

1. В окне проекций Perspective (Перспектива) создайте примитив Box (Куб). Значения его длины, ширины и высоты задайте любыми, но одинаковыми, чтобы он действительно имел форму куба. Значения параметров сегментации задайте равными 3 во всех направлениях.

2. Включите добавочный режим отображения моделей — Edged Faces (Выделенные ребра) (см. рис. 1.51). Так нам удобнее будет работать с сегментационной сеткой модели.

3. Выделите созданный куб, вызовите квадрупольное меню и выберите пункт Convert To (Перевести в) | Convert to Editable Poly (Перевести в редактируемый поли).

4. Тем самым вы перевели примитив куб в тип редактируемого поли. Данный тип хорош тем, что существует множество удобных инструментов для обработки его формы. Мы сейчас рассматриваем лишь один инструмент — Bridge (Мост), который позволяет, помимо всего прочего, создавать проемы в форме poly-модели.

5. Во втором разделе командной панели, в стеке модификаторов раскройте структуру подобъектов куба (щелчком по значку "+" слева от надписи "Editable Poly"). Здесь — перед нами почти те же объекты, что в случае использования объекта типа Mesh (Сетка). Исключение составляет подобъект Border (Граница), находящийся в списке на месте подобъекта Face (Грань). Нам понадобятся лишь подобъекты Edge (Ребро) и Polygon (Полигон).

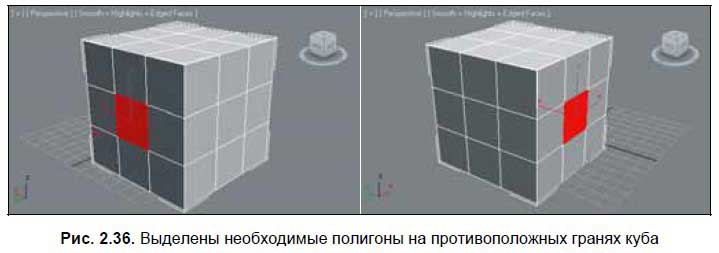

6. Выберите уровень редактирования подобъекта Polygon (Полигон). На поверхности куба выделите два центральных полигона, расположенные напротив друг друга на разных его гранях (рис. 2.36). Это можно сделать следующим образом: в окне Perspective (Перспектива) выделите первый полигон, затем при помощи инструмента управления окнами проекций Orbit (Вращение) поверните ракурс так, чтобы была видна противоположная грань, зажмите клавишу <Ctrl> и выделите второй полигон, расположенный напротив (нажатая клавиша <Ctrl> позволит добавить выделение).

7. В нижней части второго раздела командной панели, под стеком модификаторов, раскройте свиток Edit Polygons (Редактировать полигоны). Здесь находится инструмент Bridge (Мост) (рис. 2.37).

8. Нажмите кнопку данного инструмента. В результате на форме модели куба появился

проем, форма которого описывается формами выделенных полигонов (рис. 2.38).

Таким образом, инструмент Bridge (Мост) позволяет создавать сквозные проемы по форме двух выделенных полигонов, а значит, для создания формы проема необходимо, прежде всего, передать правильную форму этих полигонов. Для этого нам понадобятся инструмент Slice Plane (Делящая плоскость) и работа с вершинами (Vertex).

В папке Primeri_Scen\Glava_2 на компакт-диске есть файл Bridge.max, иллюстрирующий порядок применения данного инструмента.

Инструмент Slice Plane (Делящая плоскость)

Чтобы изменить количество сегментов, образующих сегментационную сетку любого из стандартных примитивов, можно было воспользоваться параметрами сегментации объекта. В свою очередь, poly-модели (как и mesh-модели) не обладают параметрами сегментации и вообще каким-либо настраиваемыми параметрами. Для создания дополнительных сегментов на поверхности pol-моделей существует специальный инструмент Slice Plane (Делящая плоскость). Рассмотрим порядок его применения на отвлеченном примере.

1. Создайте в сцене примитив Box (Куб) произвольных размеров. Значения параметров сегментации во всех направлениях задайте равными 1.

2. При помощи квадрупольного меню превратите данный примитив в poly-модель (Convert To (Перевести в) | Convert to Editable Poly (Перевести в редактируемый поли)).

3. Раскройте структуру подобъектов poly-модели в стеке модификаторов и выберите пункт Edge (Ребро). Рассматриваемым инструментом сегменты добавляются именно на этом уровне редактирования.

4. В свитке Edit Geometry (Редактировать геометрию), расположенном под стеком модификаторов, выберите инструмент Slice Plane (Делящая плоскость) (рис. 2.39).

5. В сцене появилась желтая плоскость, опоясывающая форму poly-модели (рис. 2.40). Там, где плоскость непосредственно пересекается с формой poly-модели, на поверхности модели появились красные линии. Эти линии — форма добавляемых сегментов. В любой момент можно создать сегменты там, где расположена красная линия.

6. При помощи манипуляторов движения и вращения измените позицию и наклон желтой плоскости. Обратите внимание, как позиция красной линии повторяет эти преобразования.

7. Чтобы создать дополнительный сегмент по форме красной линии, нажмите кнопку Slice (Поделить), расположенную сразу под кнопкой Slice Plane (Делящая плоскость). Затем отодвиньте желтую плоскость в сторону. Повторите это действие несколько раз.

8. Чтобы восстановить исходную позицию желтой плоскости, можно нажать кнопку Reset Plane (Сбросить плоскость).
