Рассмотрим данный пример на практике.
1. Откройте файл Tip_Teni.Max в папке Primeri_Scen\Glava_4 на компакт-диске. Перед вами несложная сцена: источник света, два объекта (сферы), которые будут отбрасывать тень, и "пол" (примитив Box (Куб)), на который эти тени будут падать. При этом на одну сферу наложен полностью непрозрачный материал, а вторая сфера — наоборот почти полностью прозрачна.
2. Выделите имеющийся в сцене источник света, перейдите к его параметрам во втором разделе командной панели и включите наличие теней при помощи опции On (Включить), расположенной в группе параметров Shadows (Тени) в свитке General Parameters (Основные

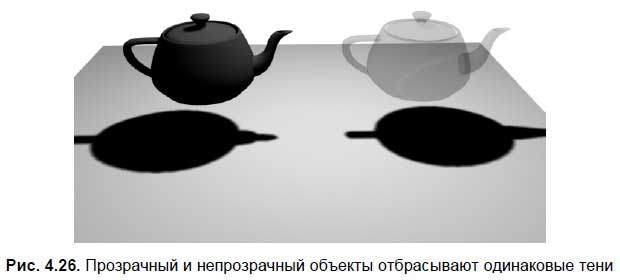

3. Выполните визуализацию. На кадре хорошо видно, что и непрозрачный и прозрачный чайники отбросили совершенно одинаковую по степени насыщенности тень (рис. 4.26).

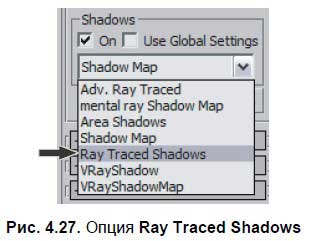

4. Опция переключения типа тени расположена ниже опции включения теней. Раскройте список вариантов типов теней и выберите вариант Ray Traced Shadows (Трассированные тени) (рис. 4.27).

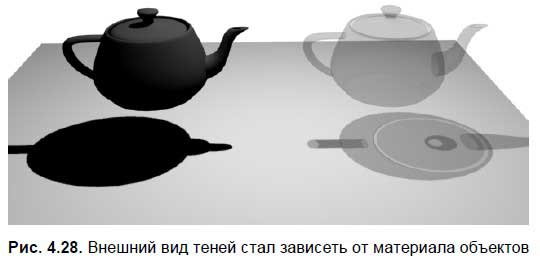

5. Теперь на кадре визуализации отображаются разные по насыщенности тени: непрозрачный объект отбрасывает темную тень, а прозрачный — светлую (рис. 4.28). В то же время продолжительность визуализации немного возросла.
Итак, тип тени Ray Traced Shadows (Трассированные тени) позволяет учитывать особенности материала при создании теней.
Любой вновь добавляемый источник света освещает всю сцену целиком, т. е. каждый объект, который попадает в зону освещения этого источника. Однако бывают случаи, когда необходимо исключить конкретный объект сцены из списка освещаемых определенным источником. Например — потолок. Если основной источник света, освещающий все помещение, расположен выше уровня потолка, при этом потолок также присутствует, то он может не пропустить лучи света в помещение, и комната останется неосвещенной. В таком случае можно исключить потолок из списка освещаемых объектов основного источника, и лучи света будут свободно проходить сквозь потолок, будто его не существует вообще.
Рассмотрим порядок исключения объектов из списка освещаемых.
1. Очистите сцену от лишних объектов (удалением существующих или функцией File (Файл) | Reset (Сброс)).
2. Создайте в сцене множество разных объектов и один источник света Omni (Точечный). Объекты расположите примерно в одной плоскости (это удобно сделать, создавая все объекты в одном и том же окне проекций, например — Top (Вид сверху)). Источник света расположите над ними.
3. Выделите источник света, перейдите к его параметрам. Здесь, в нижней части свитка General Parameters (Основные параметры) нажмите кнопку Exclude (Исключить) (рис. 4.29).
4. Появляется окно Exclude/Include (Исключить/Включить). Оно состоит из двух колонок: в левой колонке отображается общий список объектов сцены, а в правой — те объекты, которые исключены из списка освещаемых. Чтобы исключить определенный объект из списка освещаемых, необходимо выбрать его в левой колонке и нажать кнопку со стрелкой вправо, расположенную между колонками. Выбранный объект перенесется в
5. Закройте это окно и выполните визуализацию. Один из объектов остался черным, т. к. по отношению к нему источников света в сцене просто нет.
Настраивая освещения интерьера и любых других сцен, как правило, бывает недостаточно создания одного лишь стандартного источника. Для создания эффекта более-менее мягкого освещения, необходимо создавать несколько источников, подсвечивающих объекты с разных сторон. В результате в сцене присутствует множество источников, каждый из которых необходимо настроить соответствующим образом: какой-то будет светить сильнее, какой-то наоборот, тени отбрасывают тоже не все источники, а лишь определенные и т. д.
Для организации удобной работы с массивом источников света, существует специальное средство — Light Lister (Список источников).
Рассмотрим работу с данным средством на отдельном примере.

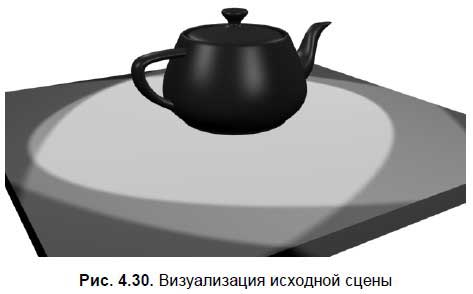

1. Откройте сцену из файла Light_Lister.max в папке Primeri_Scen\Glava_4 на компакт-диске. Перед вами модель чайника, освещенная с разных сторон четырьмя прожекторами. На визуализации хорошо заметны освещаемые области (рис. 4.30).

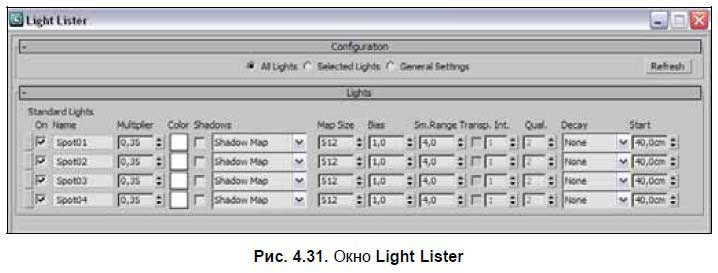

2. Выберите пункт выпадающего меню Tools (Инструменты) | Light Lister (Список источников). Появляется окно Light Lister (Список источников). Убедитесь, что в первом свитке данного окна — Configuration (Конфигурация) выбран пункт All Lights (Все источники). Теперь, в свитке Lights (Источники) перед вами — таблица, позволяющая оперировать параметрами всех источников света сразу (рис. 4.31).
3. Строки данной таблицы — это конкретные источники, а столбцы — это их параметры. Так, редактируя значения в столбце Multiplier (Усилитель), можно изменять интенсивность света каждого источника. Следующий столбец позволяет редактировать цвет лучей света каждого источника, следующие — наличие, тип и форму теней и т. д.
4. Изменяя значения параметров источников света, время от времени выполняйте визуализацию, чтобы наиболее наглядно прослеживать производимые изменения.
Таким образом, окно Light Lister (Список источников) является удобным инструментом оперирования массивами источников света.
Съемочные камеры
Перед запуском окончательной визуализации сцены, необходимо правильно подобрать и настроить ракурс обзора, т. к. ракурс обзора визуализации совпадает с ракурсом обзора в окне проекций. До сих пор мы работали над ракурсом лишь при помощи кнопок управления окнами проекций, оперируя, в основном, лишь окном Perspective (Перспектива).
Сейчас мы рассмотрим специальные объекты, позволяющие удобно работать над ракурсами обзора сцены — съемочные камеры.
1. Создайте в сцене несколько произвольных объектов. Создаваемые объекты желательно расположить близко друг к другу.
2. В первом разделе командной панели выберите четвертый подраздел — Cameras (Съемочные камеры). Здесь — перед вами два инструмента создания съемочных камер: Target (Направленная) и Free (Свободная) (рис. 4.32).
