Остальные поля для данного примера не имеют значения.
ПРИМЕЧАНИЕ
Полный список сообщений NMEA GPS можно найти по адресу http://aprs.gids.nl/nmea/.
Далее приводится скетч для этого примера:
#include <SoftwareSerial.h>
SoftwareSerial gpsSerial(10, 11); // RX, TX (TX не используется)
const int sentenceSize = 80;
char sentence[sentenceSize];
void setup
{
Serial.begin(9600);
gpsSerial.begin(9600);
}
void loop
{
static int i = 0;
if (gpsSerial.available)
{
char ch = gpsSerial.read;
if (ch != '\n' && i < sentenceSize)
{
sentence[i] = ch;
i++;
}
else
{
sentence[i] = '\0';
i = 0;
//Serial.println(sentence);
displayGPS;
}
}
}
void displayGPS
{
char field[20];
getField(field, 0);
if (strcmp(field, "$GPRMC") == 0)
{
Serial.print("Lat: ");
getField(field, 3); //
Serial.print(field);
getField(field, 4); // широта N/S
Serial.print(field);
Serial.print(" Long: ");
getField(field, 5); // число
Serial.print(field);
getField(field, 6); // долгота E/W
Serial.println(field);
}
}
void getField(char* buffer, int index)
{
int sentencePos = 0;
int fieldPos = 0;
int commaCount = 0;
while (sentencePos < sentenceSize)
{
if (sentence[sentencePos] == ',')
{
commaCount ++;
sentencePos ++;
}
if (commaCount == index)
{
buffer[fieldPos] = sentence[sentencePos];
fieldPos ++;
}
sentencePos ++;
}
buffer[fieldPos] = '\0';
}
Сообщения, посылаемые модулем GPS, имеют разную длину, но не более 80 символов, поэтому в скетче используется буфер емкостью 80 символов, который заполняется данными, пока не заполнится или не будет получен признак конца строки.
После того как полное сообщение будет прочитано, в конец буфера вставляется нулевой символ, завершающий строки в языке C. Это необходимо, только если вы пожелаете «напечатать» сообщение в его исходном виде.
Остальная часть скетча реализует извлечение полей и форматирование выходной строки для записи в монитор последовательного порта. Функция getField извлекает текст из поля с указанным индексом.
Функция displayGPS игнорирует любые сообщения, тип которых отличается от "$GPRMC", и извлекает широту и долготу, а также односимвольные названия полушарий для отображения.
В заключение
В этой главе мы исследовали несколько способов программирования взаимодействий через последовательный интерфейс между платами Arduino, периферийными устройствами и компьютерами.
В следующей главе мы обратим внимание на одну интересную особенность Arduino Leonardo, которая позволяет имитировать поведение периферийных
8 Похожее описание на русском языке:— Примеч. пер.
9 Описание на русском языке:— Примеч. пер.
11. Программирование интерфейса USB
В этой главе рассматриваются разные аспекты использования порта USB на плате Arduino. В том числе возможность эмуляции клавиатуры и мыши, поддерживаемой платой Arduino Leonardo, а также подключения клавиатуры или мыши к соответственно оборудованной плате Arduino.
Эмуляция клавиатуры и мыши
Три модели Arduino — Due, Leonardo и Micro (основанная на модели Leonardo) — позволяют использовать их порт USB для эмуляции клавиатуры или мыши. Существуют также Arduino-совместимые платы, такие как LeoStick от компании Freetronics (рис. 11.1), поддерживающие аналогичную возможность.
Эта возможность широко используется, например, с музыкальными контроллерами, что позволяет плате Arduino взаимодействовать с музыкальными синтезаторами и управляющими программами, такими как Ableton Live. Благодаря ей можно, к примеру, на основе Arduino создавать новые музыкальные инструменты, управляющие музыкальным программным обеспечением с помощью датчиков поворота, прерываемых лучей света или педальной клавиатуры. К несерьезным применениям этой возможности можно отнести устройства, которые создают впечатление, что мышь живет

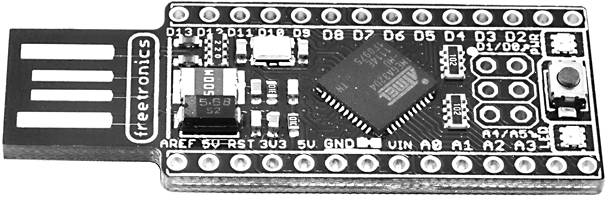

Рис. 11.1. Плата LeoStick
своей жизнью независимо от действий пользователя или клавиатура сама печатает случайные символы.
Модель Arduino Due имеет два порта USB. Эмуляция клавиатуры и мыши осуществляется через локальный порт USB, а программирование Arduino Due — через порт USB для программирования (рис. 11.2).

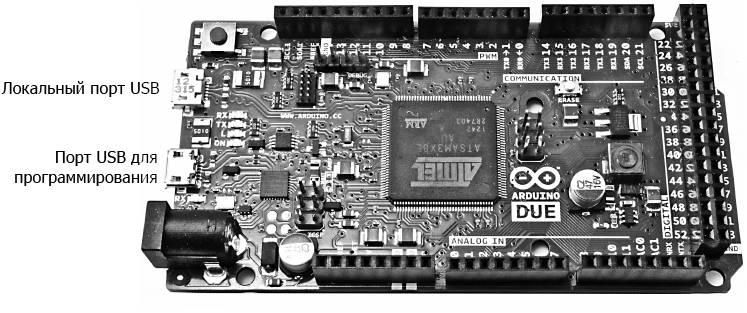

Рис. 11.2. Плата Arduino Due с двумя портами USB
Эмуляция клавиатуры
Функции эмуляции клавиатуры просты в использовании. Они входят в состав стандартной библиотеки языка, поэтому для доступа к ним не требуется подключать дополнительные библиотеки. Чтобы включить режим эмуляции клавиатуры, добавьте в функцию setup следующую команду:
Keyboard.begin;
Чтобы заставить Arduino печатать что-нибудь, можно воспользоваться командами print и println, и переданный им текст появится в позиции текстового курсора:
