Если вы смотрели мультфильм «Мадагаскар» то, наверное, помните реплику короля Джулиана в финальной сцене прощания лемуров с Алексом и его друзьями: «Морис! У меня рука устала! Помаши за меня!». Предлагаемая игрушка-сувенир прекрасно справляется с этой задачей: легкое нажатие на кнопку — и она тут же помашет вам «ручкой». Здесь же описан вариант, который реагирует непосредственно на помахивание рукой перед ним.

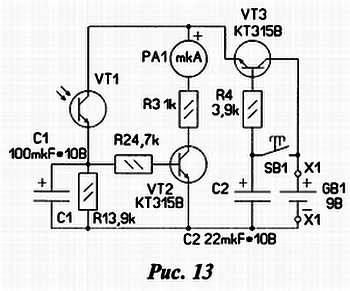

Схема основного варианта игрушки изображена на рис. 13.
< image l:href="#"/>По сути, это оптомеханический генератор, состоящий из фототранзистора VT1, конденсатора С1, усилителя постоянного тока на транзисторе VT2 и включенного в его
При освещении фототранзистор VT1 также открывается, сопротивление его участка эмиттер — коллектор становится малым и конденсатор С1 начинает заряжаться Транзистор VT2 при этом закрыт и ток через миллиамперметр РА1 не течет.
По мере зарядки конденсатора Cl напряжение на нем растет, и когда оно достигает примерно 0,6…0,7 В, транзистор VT2 начинает открываться. При этом ток через миллиамперметр увеличивается, его стрелка отклоняется к середине рабочего угла (здесь и далее под рабочим понимается полный угол отклонения стрелки прибора до переделки) и закрепленная на ней бумажная «рука» перекрывает свет, падающий на фототранзистор. Сопротивление его участка эмиттер — коллектор резко возрастает, и конденсатор С1 начинает разряжаться через резистор R1 и эмиттерный переход транзистора VT2. По мере разрядки конденсатора напряжение на его базе понижается, и он плавно закрывается. В результате «ручка» падает, после чего процесс повторяется.
Помахивание продолжается до тех пор, пока на генератор поступает питание. После отпускания кнопки SB1 транзистор VT3 некоторое время поддерживается в открытом состоянии разрядным током конденсатора С2 который течет через его эмиттерный переход, резистор R4 и генератор…???…
Затем транзистор закрывается и генератор перестает работать до следующего нажатия на кнопку SB1.
Достоинством этого варианта генератора можно считать малое потребление тока в рабочем режиме (всего около 6 мА) и ничтожное (несколько микроампер) в дежурном. Недостаток этого варианта — необходимость «стабильного» внешнего источника света.

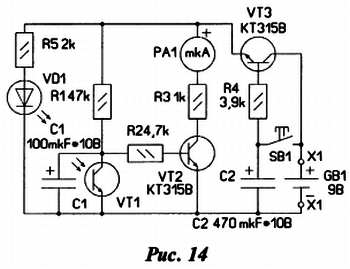

На рис. 14 представлена схема варианта генератора, работающего при любом внешнем освещении, но потребляющего больший ток в рабочем режиме из-за введения светодиода VD1.
Он в этой конструкции установлен напротив фототранзистора VT1, и размещены они вблизи от нулевого положения стрелки таким образом, что в исходном состоянии «ручка» находится между ними. При включении питания транзистор VT2 открывается, стрелка миллиамперметра с «ручкой» отклоняется от нулевого положения и между светодиодом и фототранзистором возникает оптическая связь. В результате сопротивление участка эмиттер-коллектор фототранзистора резко уменьшается, транзистор VT2 закрывается и «ручка» возвращается в исходное положение, перекрывая световой поток. Далее процесс повторяется до тех пор, пока не закроется транзистор VT3.

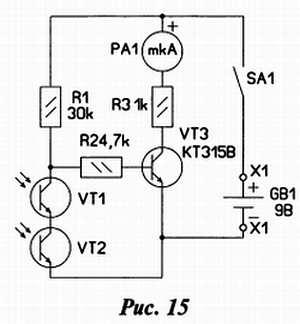

Иначе ведет себя устройство, собранное по схеме на рис. 15.
Пусковой кнопки здесь нет — игрушка откликается непосредственно на ваше приветствие — стоит медленно помахать перед ней рукой и она тут же отреагирует в ответ. Происходит это благодаря тому, что датчики — фототранзисторы VT1 и VT2 — соединены последовательно и отстоят один от другого на расстояние, чуть
Детали монтируют на печатной плате, изготовленной из односторонне фольгированного стеклотекстолита и пригодной для сборки всех вариантов устройства. Её габаритные размеры 18 мм на 38 мм.
Резисторы — MЛT, С2-33, конденсаторы — оксидные К50-35 или аналогичные импортные, например, серии ТК фирмы Jamicon. В авторских вариантах игрушки применены фототранзисторы и оптопара IS03 фирмы Sharp, извлеченные из пятидюймового дисковода. При повторении конструкции можно применить фототранзисторы с максимальным рабочим напряжением не менее 10 В. Оптопару VD1,VT1 (см. рис. 14) либо составляют из отдельных светодиода красного цвета свечения и фототранзистора, либо используют оптрон с открытым оптическим каналом (например, АОТ147А, АОТ147Б).
В качестве основы узла управления «ручкой» используют механизм миллиамперметра магнитоэлектрической системы с током полного отклонения стрелки 1–3 мА. Часть его корпуса с защитным стеклом и шкалу удаляют, а к стрелке приклеивают бумажную «ручку» размерами примерно 20x30 мм. Затем из отрезка тонкой проволоки изготавливают ограничитель отклонения стрелки. Один его конец сгибают в виде колечка и зажимают правым винтом крепления шкалы, а другой изгибают так, чтобы стрелка упиралась в него при отклонении примерно на половину рабочего угла. Для установки узла на основании игрушки используют два уголка, согнутых из полосок листового алюминиевого сплава толщиной 1…1,5 мм и закрепленных с помощью гаек на шпильках-выводах прибора.
Готовый узел вместе с платой и батареей питания типоразмера 6F22 помещают внутрь прозрачного куба, склеенного из листового органического стекла (рис. 16).
Кнопочный выключатель питания размещают на его верхней грани. Фототранзистор первого варианта устройства устанавливают примерно в середине рабочего угла с таким расчетом, чтобы «ручка» перекрывала падающий на него свет при отклонении стрелки до ограничителя. Установку оптопары второго варианта игрушки иллюстрирует рис. 16 (местоположение указано стрелкой). В третьем варианте фототранзисторы удобнее расположить на верхней грани куба на расстоянии 60…70 мм один от другого. Для нормальной работы первого и третьего вариантов игрушки достаточно освещенности создаваемой стоваттной лампой накаливания на расстоянии 1…2 м.
Налаживание игрушки сводится в основном к подбору резистора R3 (чем тяжелее «ручка», тем меньше должно быть его сопротивление). От емкости конденсаторов C1, С2 зависит частота и продолжительность махания, поэтому их тоже желательно подобрать. Чувствительность фотодатчиков в некоторых пределах можно регулировать подбором резистора R1.
«Настоящий» электронный кубик
Основное отличие предлагаемой конструкции игрушки-сувенира от ранее опубликованных на страницах радиолюбительских изданий состоит в том, что вместо светодиодного индикатора, имитирующего выпавшую грань, в игрушке применён кубик из шести индикаторов (рис. 17).
