К недостаткам данного варианта следует отнести использование двух групп контактов реле и большой ток потребления при движении робота назад.
Вариант, представленный, на рисунке 5 лишён этих недостатков.
Резистор R1 может ограничивать ток реле до величины тока удержания якоря. А он существенно ниже тока срабатывания. В авторском варианте робота резистор R1 составлял 470 ом (с экземпляром реле HLS-4078-DC5B фирмы HELISHUN). Диод VD2 развязывающий. Он предотвращает разряд батареи GB2 через обмотку мотора, контакты SB2, резисторы R1, R2 на обмотку реле

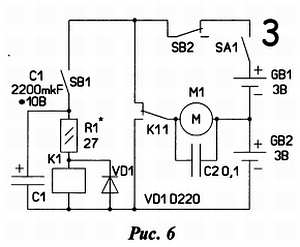

Схема (рис. 6) меняет алгоритм поведения робота.
В исходном состоянии игрушка приставлена к преграде (контакты SB2 разомкнуты). После включения робот неподвижен, как бы на привязи. Но стоит слегка отвести преграду (замкнуть SB2) и робот устремляется вперёд. При его столкновении с предметом концевик SB1 замыкается, конденсатор С1 быстро заряжается, реле переключается. Робот «пятится назад». Так происходит пока конденсатор разряжается через обмотку реле, поддерживая замкнутыми свободно разомкнутые контакты К1.1. Далее игрушка вновь атакует преграду. Таким образом, данный схемный вариант реализует агрессивно-активное поведение робота. Остановить его можно поймав за «хвост» (придавить толкатели концевика SB2).
Противоположный, покладистый характер игрушки нам демонстрирует вариант схемы на рисунке 7.
Небольшое изменение по сравнению с первым вариантом и поведение робота резко меняется: потеряв опору, он движется к новой преграде, но скоро возвращается назад, чтобы вновь обрести былую твёрдость уже навсегда…. Да, а всего лишь перекинули один контакт SB2.
Довольно часто не удаётся найти двигатель на низкое рабочее напряжение. Тогда приходится питать его от всей батареи сразу.
Здесь нам может пригодиться сэкономленная группа контактов. Вариант схемы с питанием мотора напряжением 6 В изображён на рисунке 8. Поведенческий сценарий повторяет первый вариант.
И напоследок — ещё один вариант «неуправляемой агрессии» — рисунок 9.
В схему добавлен красный сигнальный светодиод HL1- начала атаки препятствия. После включения питания робот устремляется в атаку на преграду. Столкнувшись (замыкание контактов SB1) он отскакивает и вновь бросается на «обидчика». Происходит это так: ток через контакты SB1 и разряженный конденсатор С1 подаётся на обмотку реле. Группа К1.1 самоблокирует реле, однако ток быстро убывает по мере зарядки конденсатора. Когда он снижается до величины ниже тока удержания реле — ток в цепи прерывается, робот начинает бежать вперёд. Одновременно конденсатор С1 разряжается через светодиод HL1 — он вспыхивает и цикл повторяется вновь.

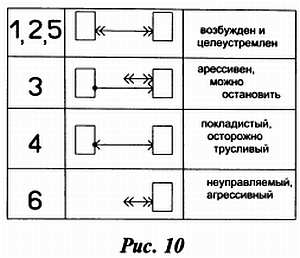

Вариации схем и соответствие характера поведения сведены в таблицу (рис. 10).
Конечно, читатель можно придумать ещё не одну подобную схемку поведения подопечного, было бы желание и интерес. А в заключение несколько вопросов для закрепления.
1. Как изменить схему (рис. 9), добавив светодиод, сигнализирующий об отступлении игрушки от преграды?
2. Как изменится сценарий поведения робота (схема рис. 6),
3. Что изменится, если из схемы (рис. 4) изъять резистор?
Фантазии на тему конструкции или перспектива её изменений

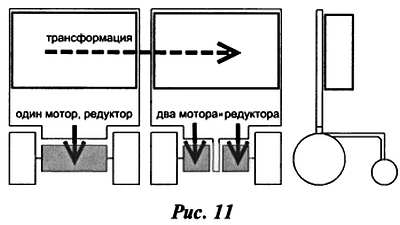

Когда конструктору кажется, что изделие исчерпало свой «инновационный ресурс», возникает жгучее желание изменить что-то в нём кардинально. Для данной игрушки таким изменением может быть изменение ходовой части. Например, добавление второго двигателя с редуктором (рис. 11).
С такой «ходовой» робот может двигаться уже по всей плоскости. Вариант схемного решения представлен на рисунке 12.
После включения питания робот устремляется вперёд, работают оба двигателя. Питание на них подаётся от батареи GB1 через развязывающие диоды VD3, VD4. После столкновения игрушки, реле самоблокируется и ток подаётся от батареи GB2 только на двигатель М1 через диод VD2. Робот отворачивает от преграды «одним боком». Затем происходит срабатывание датчика SB2, цепь обмотки реле размыкается. Вновь включается «полный вперёд» и робот «бежит от преграды» уже по другой «дорожке». В таком варианте потребуется замена «солевых» элементов АА на «алкалиновые».
Исключив диоды и соединив моторы параллельно можно попробовать повторить кинематику шагающих игрушек. Например, ходовая часть шагающего робота (рис. 13), позаимствованная из работы Марка Тилдона «Controller for a four legged walking machine» вполне подходит для экспериментов.
Управление работой датчиков можно осуществлять с помощью задних ног робота.

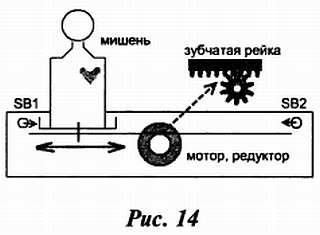

Вновь вернёмся к исходной схеме рисунка 4. Она может стать основой конструкции, концепт которой изображён на рисунке 14.
Это подвижная мишень для тренировки стрельбы из игрушечного пружинного пистолета. Механика изделия строится на зубчатой рейке (пластмассовый вариант такой передачи имеется в DVD приводе компьютера). Благодаря работе датчиков SB1, SB2 мишень движется возвратно-поступательно. Ещё один концепт изделия поясняет рис. 15.
«Мишка» методично бьёт в колокольчик, оповещая окружающих о чём-то важном. Его фигурка на шарнире участвует в возвратно-вращательном движении. Концевики-датчики ограничивают амплитуду колебаний. Редуктор желательно использовать с возможно большим коэффициентом понижения, а в оконечном звене — фрикционную передачу.
На рисунке 16 изображён вариант игрушки — модели канатной дороги.
Здесь возможны вариации. Вместо тросика можно проложить пару жестких опор — рельсов. Получится модель фуникулёра. Или сделать монорельс. В любом случае нужно центр тяжести игрушки располагать под линией воздушной дороги.
Завершая изложение вопроса, хочу ещё раз заметить, что двигаться нужно от простого к сложному, от известного к спорному, особенно — экспериментируя…
