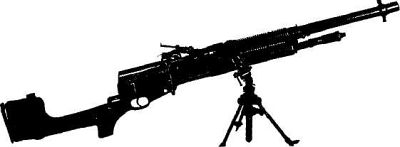

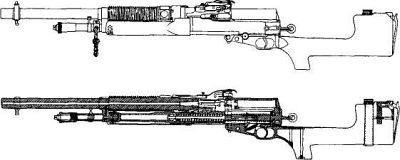

Автоматика пулемета имела газовый двигатель и действовала за счет отвода пороховых газов через поперечное отверстие снизу ствола. Регулятор газовой камеры работал по принципу изменения объема и представлял собой вывинчиваемый поршень впереди камеры. Отработанные газы сбрасывались через отверстия в газовом цилиндре. Запирание канала ствола производилось поворотной муфтой с внутренними секторами, которая сцепляла затвор со стволом. Поворот муфты производил движущийся шток газового поршня. Несколько громоздкая система обеспечивала прочное запирание и защищала стрелка в случае прорыва пороховых газов через патронник. На дульную часть ствола крепилась муфта с мушкой и приливом для сошки. Рукоятка перезаряжания располагалась сзади ствольной коробки
Питание — из жесткой металлической ленты (обоймы или «полосы»), представляющей собой металлическую пластину с выштампованными захватами для патронов. Продвигал ленту палец рычага, связанного с подвижной системой. Мертвый вес ленты был меньше, чем у магазинов, но работала такая схема менее надежно, заряжание пулемета было особенно трудно ночью. Деревянный приклад имел откидной плечевой упор, в прикладе размещалась масленка.
В качестве ручного пулемета «Гочкис» не понравился ни одной армии. Служба его была более-менее продолжительной только в колониях.
ТТХ ручного пулемета «Гочкис» модели 1909 г.
Патрон —.303 «бритиш сервис» (7,71x56R)
Масса оружия без патронов и сошки — 12,25 кг
Масса снаряженного оружия — 12,68 кг
Масса магазина с 47 патронами — 1,8 кг
Длина оружия — 1187 мм
Длина ствола — 596 мм
Начальная скорость пули — 739 м/с
Прицельная дальность — 2000 м
Темп стрельбы — 500 выстр./мин.
Питание — жесткая лента на 30 патронов
Масса сошки — 0,75 кг

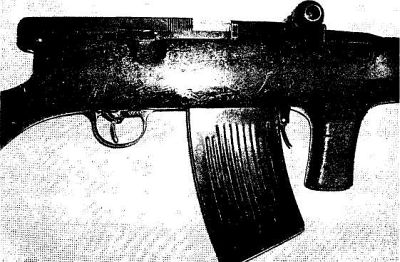

Автоматика оружия работала по схеме отдачи ствола с коротким ходом. Запирание канала ствола производилось с помощью качающихся личинок, расположенных по бокам казенной части ствола и удерживавших боевые выступы затвора. При движении ствола и затвора под действием отдачи назад передние выступы личинок набегали на уступ неподвижного короба и поворачивались, освобождая затвор. Ствол поворачивал рычажный ускоритель, через который сообщал затвору дополнительный импульс движения. Ускоритель служил также стопором ствола. При обратном движении нижние выступы личинок набегали на выступы короба, личинки поднимались в прежнее положение, происходило запирание. Ствол и затвор имели отдельные возвратные пружины. Рукоятка затвора располагалась с правой стороны. Сверху затвор закрывался подвижной крышкой, призванной уменьшить засорение и запыление оружия. Укорочение ствола в сочетании с остроумным решением системы запирания позволило уложить оружие в небольшие габариты и массу — ручное ружье-пулемет Федорова было короче штатной магазинной винтовки и легче имевшихся ружей-пулеметов. Однако коробка и казенная часть ствола автомата имели весьма сложные очертания.
Ударно-спусковой механизм куркового типа с винтовой боевой пружиной допускал ведение одиночного и автоматического огня. Рычажки флажкового
Питание — из сменного коробчатого магазина секторной формы. Поскольку баллистика оружия была близка карабину «Арисака», Федоров использовал складной рамочный прицел по типу японского карабина, впоследствии замененный секторным.
Металлическая передняя часть цевья предотвращала задержки в работе автоматики из-за коробления ложа при нагреве или намокании. Для лучшего охлаждения ствола в цевье и ствольной накладке выполнялись отверстия. Интересно появление передней рукоятки удержания в виде отростка цевья — в сочетании с портативностью она позволяла вести прицельный огонь на ходу, в то время как имевшиеся ружья-пулеметы могли вести прицельный огонь только с сошки. Оружие комплектовалось отъемным клинковым штыком «по образцу Кавказского казачьего войска».
ТТХ автомата Федорова
Патрон — 6,5-мм «арисака» (6,5x50SR)
Масса оружия без магазина — 4,4 кг
Масса со снаряженным магазином — 5,336 кг
Длина оружия без штыка — 1045 мм
Длина ствола — 520 мм
Начальная скорость пули — 660 м/с
Прицельная дальность — 2100 м (3000 шагов)
Темп стрельбы — 600 выстр./мин.
Боевая скорострельность — 25 / 75—100 выстр./мин.
Питание — коробчатый магазин на 25 патронов
