Изготовим вначале простейший приемник прямого усиления на основе детекторного приемника. Вообще, если вы не намереваетесь сохранить «для истории» свой детекторный приемник, его можно полностью разобрать и использовать детали вновь. Можно вообще детекторный приемник не разбирать, дополнив его несколькими элементами, расположенными на свободном месте. Но лучше собрать новый приемник из отдельного комплекта деталей, на специальной печатной плате — так интереснее.

Чтобы характеризовать каскады радиоприемников прямого усиления, как-то отличать схемы друг от друга, еще на заре радиотехники было придумано следующее трехбуквенное обозначение. Например, если в описании какого-либо приемника встретится «1-V-1», это означает, что один каскад на транзисторе (электронной лампе) используется в качестве УРЧ, а второй — в качестве УНЧ. Буква «V» — условное

обозначение детектора. Приводимые далее две схемы приемников построены по принципу 0-V-1, то есть не имеют каскада УРЧ, а каскад УНЧ — единственный.

Итак, схема приемника прямого усиления на основе детекторного приемника приведена на рис. 11.7, печатная плата — на рис. 11.8, а сборочный чертеж — на рис. 11.9.

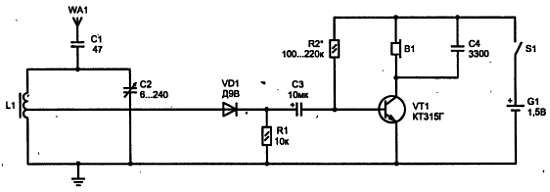

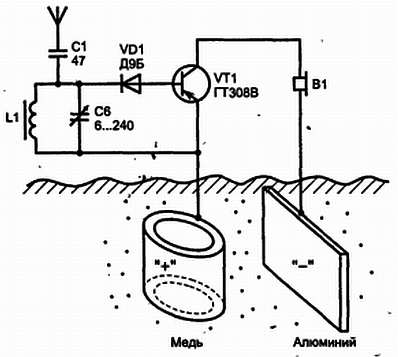

Рис. 11.7. Приемник прямого усиления на основе детекторного приемника

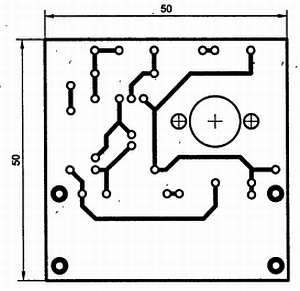

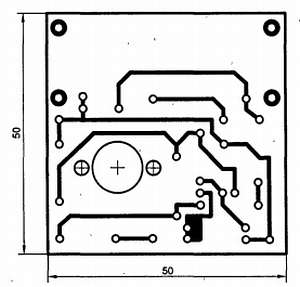

Рис. 11.8. Печатная плата

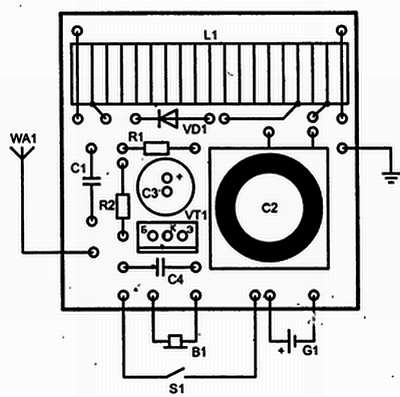

Рис. 11.9. Сборочный чертеж

От описанной ранее она отличается конструкцией катушки L1. Если предполагается использовать приемник для диапазона СВ, необходимо намотать 75 витков провода с отводом от 20 витка (нижний по схеме). Намотка для диапазона СВ должна вестись виток к витку. Если же читатель намерен прослушивать станции, вещающие в диапазоне ДВ, нужно намотать 220 витков провода, разбив примерно на пять намотанных внавал секций. Отвод делается от 50 витка.

Диаметр каркаса, длина и марка, ферритового стержня такие же, как и в детекторном приемнике, провод — ПЭЛ, ПЭВ, ПЭТВ, ПЭЛШО диаметром 0,15…0,3 мм. Переменный конденсатор С2 — воздушный или керамический с максимальной емкостью не менее 240 пФ. Остальные конденсаторы — керамические любого типа, конденсатор СЗ — электролитический типа К50-16, К50-35, К50-68 или другой. В качестве источника питания можно использовать пальчиковую батарейку напряжением 1,5 В.

Транзистор VT1 — КТ315, КТ312 с любым буквенным индексом, диод VD1 — типа Д9 с любым буквенным индексом, переменный конденсатор — типа КПП-2 2х4-270 с включение й одной секцией.

При настройке необходимо подобрать резистор R2 до получения максимальной громкости звука в телефоне В1. Сделать это можно так: вместо резистора R2 впаять подстроечный резистор сопротивлением 330 кОм, включив его реостатом, то есть замкнув средний вывод на один из крайних. Затем, настроив максимальную громкость, выпаять резистор из схемы, измерить сопротивление и впаять на его место постоянный резистор с близким номиналом.

Очень похожий вариант приемника представлен на рис. 11.10, только в нем отсутствует полупроводниковый диод.

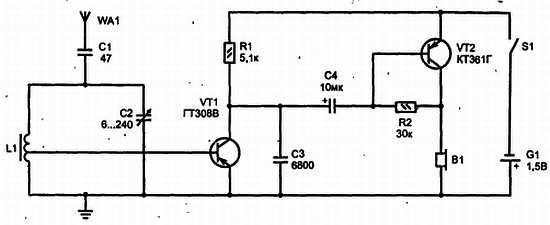

Рис. 11.10. Приемник прямого усиления на основе транзисторного детектора

Как же тогда осуществляется детектирование модулированных колебаний?

Очень просто! Взгляните на рис. 11.11.

Рис. 11.11. Принцип работы транзисторного детектора

Транзистор VT1 работает без смещения, а значит, одна полуволна сигнала будет срезана, а другая — усилена. Детектирует колебания эмиттерный переход транзистора. Такой детектор называется коллекторным

детектором. Он довольно часто применялся в массовых моделях радиоприемников. Поскольку на выходе колебательного контура L1C2 амплитуда напряжения мала, транзистор VT1 должен быть германиевым, например ГТ308, П416, П422. Сегодня германиевые транзисторы практически не выпускаются, так что, скорее всего, придется разыскивать их в отслужившей старой аппаратуре.

Печатная плата приемника приведена на рис. 11.12, сборочный чертеж — на рис. 11.13.

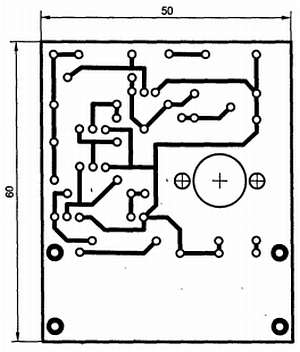

Рис. 11.12. Печатная плата

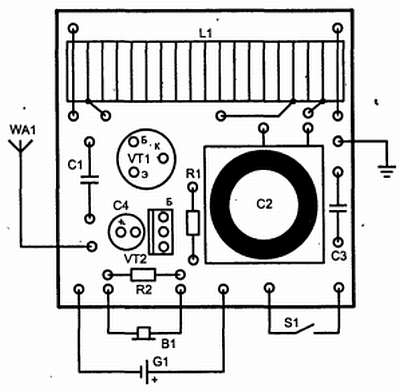

Рис. 11.13. Сборочный чертеж

Теперь попробуем отказаться от внешней антенны и заземления. Если вы помните, неплохим вариантом является магнитная антенна, в качестве которой используется сердечник колебательного контура. Сигнал, получаемый с магнитной антенны, невелик, поэтому, во-первых, нужно отказаться от полного включения контура в каскад УРЧ, чтобы не снижать добротность контура, и, во-вторых, ввести хороший многокаскадный УРЧ. Интересный вариант ДВ приемника прямого усиления типа 3-V-1, предлагаемый читателю далее, представляет собой упрощенный вариант схемы И. Александрова.

В схеме рис. 11.14 транзисторы VT1—VT3 — трехкаскадный УРЧ, охваченный отрицательной обратной связью по постоянному току, обеспечивающей стабилизацию режима работы транзисторов.

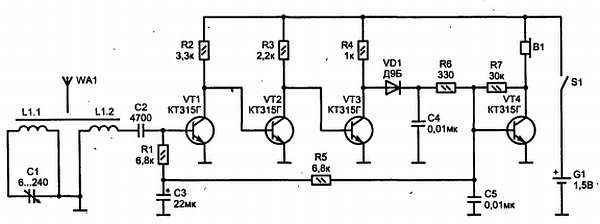

Рис. 11.14. Приемник 3-V-1

В резонанс с принимаемой волной настраивается контур L1.1, С1, но сигнал снимается не непосредственно с него, а с катушки связи L1.2. Конденсатор С2 — разделительный. Он не позволяет нарушить режим работы УРЧ, связанный с замыканием на общий провод схемы тока через катушку L1.2.

Намоточные данные катушки L1.1 — 220 витков, L1.2 — 40 витков — для диапазона длинных волн. Остальные данные можно взять из предыдущей конструкции. Печатная плата показана на рис. 11.15, сборочный чертеж — на рис. 11.16.

Рис. 11.15. Печатная плата

Рис. 11.16. Сборочный чертеж и внешний вид монтажа

Кстати, подумайте, как этот приемник можно настроить на диапазон СВ или вообще сделать двухдиапазонным.

Последний вариант приемника прямого усиления представлен на рис. 11.17.

Рис. 11.17. Приемник 3-V-1 с полевым транзистором на входе УВЧ

Особенностью этой схемы является отсутствие катушки связи и полное включение контура без снижения его добротности. Достигнуто это введением истокового повторителя на полевом транзисторе VT1. Вторая интересная схемотехническая находка — детектор «с удвоением сигнала», построенный на диодах VD1 и VD2. Схема позволяет получить вдвое увеличенный размах напряжения звуковой частоты по сравнению с одиночным диодом. Других особенностей схема не имеет.
