Но не будем торопить события, а вновь рассмотрим схему Мейсснера, несколько ее модифицировав (рис. 11.29).

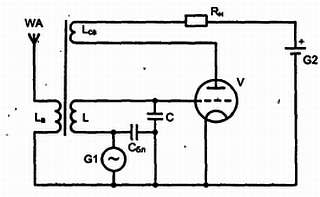

Рис. 11.29. Схема сверхрегенеративного приемника, основанного на генераторе Мейсснера
Мы ввели в схему источник периодического сигнала с частотой, много меньшей частоты принимаемого сигнала и, соответственно, собственной частоты колебательного контура LC. Пусть сначала сигнал, получаемый антенной, отсутствует. Тогда при положительном полупериоде напряжения G1 схема самовозбуждается

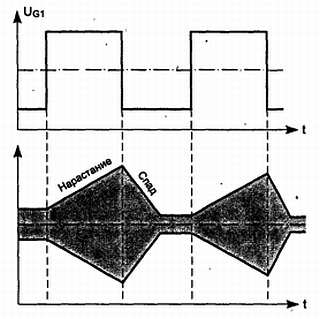

Рис. 11.30. Процессы, происходящие в сверхрегенераторе при отсутствии сигнала в антенне
Мы получили пачки импульсов, заполненных колебаниями с частотой, равной собственной частоте контура.
Теперь подадим на антенный вход сигнал. Если входной сигнал будет промодулирован, то начнется изменение анодного тока по закону модуляции, как показано на рис. 11.31.

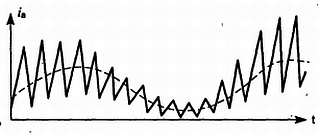

< image l:href="#"/>Рис. 11.31. Изменение анодного тока в сверхрегенераторе под действием внешнего модулированного колебания
Чем больше амплитуда модулированного колебания в данный момент, тем дольше нарастание собственных колебаний. Осталось только сгладить острые пики и получить исходный сигнал.
Интересно отметить, что с помощью сверхрегенеративного каскада можно детектировать не только АМ-колебания, но и колебания ЧМ, немного расстроив входной контур относительно несущей. Тогда ЧМ-колебание на одном из скатов резонансной кривой контура будет преобразовываться в АМ — разные частоты передаются с разной амплитудой. При совпадении частоты настройки контура со средней частотой ЧМ-колебания (при отсутствии модулирующего сигнала) звука на выходе не будет — в окрестности центральной частоты характеристика контура слишком полога.
Сверхрегенераторы сегодня встречаются намного чаще регенеративных схем. Например, любят использовать эту схему авиамоделисты — приемники радиоуправляемых моделей строятся в основном с применением сверхрегенераторов. Также можно увидеть сверхрегенераторы в канале автомобильной сигнализации. Почему они прижились лучше регенераторов? Во-первых, сверхрегенератор не имеет органов управления степенью регенерации — его настраивают один раз: при первоначальной регулировке. Во-вторых, сверхрегенератор чрезвычайно прост. В-третьих, он может отлично принимать цифровые данные, очень напоминающие телеграфный код.
А есть ли недостатки? Их тоже вполне достаточно для того, чтобы в технике радиовещательного приема сверхрегенерация стала лишь теоретически интересной возможностью преобразования радиочастот в звук. Во-первых, сверхрегенератор обладает широкой полосой пропускания, определяющейся добротностью контура, не охваченного обратной связью, — в сверхрегенераторе не работает закон умножения добротности. Из-за этого сверхрегенератор невозможно использовать в диапазоне КВ, так как плотность радиовещательных станций в нем высока. Во-вторых, в отсутствие внешнего сигнала в сверхрегенераторе слышен характерный шипящий «примусный» звук, вызванный тепловым движением электронов. В-третьих, сверхрегенератор сам излучает в окружающее пространство электромагнитные волны и становится источником помех — ведь он генерирует колебания! В-четвертых, качество звука на выходе сверхрегенератора очень низкое, имеет «хрипяще-шипящий» характер, что не позволяет использовать его для высококачественного радиоприема. Но сверхрегенератор с успехом находит применение в технике портативной связи, где не нужно заботиться о качестве звука, важно лишь, чтобы слова были разборчивы. В-пятых, сверхрегенератор очень чувствителен к стабильности напряжения питания.
Если вы не слишком разочаровались в сверхрегенераторе после этих слов, мы предлагаем попробовать сверхрегенеративную схему на практике. Надо сказать, что многие радиолюбители оценивают качество звука сверхрегенеративного приемника как вполне удовлетворительное
Схема первого — простейшего — сверхрегенеративного приемника, рассчитанного на прием станций УКВ-диапазона, приведена на рис. 11.32.

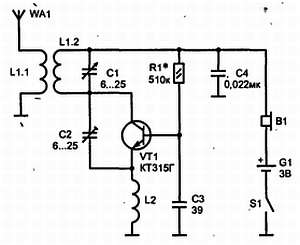

< image l:href="#"/>Рис. 11.32. Схема простого сверхрегенератора УКВ диапазона
Антенна WA1 в данном случае может представлять собой отрезок медного провода длиной 0,5…1 м. Чувствительности схемы вполне хватит для приема УКВ-станций на расстоянии до 50…70 км. Антенна с помощью катушки L1.1 индуктивно связана с селективным контуром L1.2—С1. Конденсатор С1 желательно выбрать с воздушным диэлектриком, например 1КПВМ-1, так как керамический вариант прослужит меньше. В крайнем случае допустимо использовать подстроечный керамический конденсатор типа КПК-1, КПК-М, КТ4-23, припаяв к винту настройки медную трубочку подходящего диаметра, как показано на рис. 11.33.
Рис. 11.33. Вариант доработки подстроенного керамического конденсатора
На конец трубочки необходимо насадить диэлектрическую ручку или обернуть ее несколькими слоями изоленты для исключения влияния емкости тела на схему. Конденсатор С2, устанавливающий режим возбуждения сверхрегенератора, можно использовать любого типа и без доработки.
Намоточные данные катушек: L1.1 содержит 9 витков, L1.2–6 витков провода типа ПЭВ-2, ПЭТВ диаметром 0,5 мм, L2 — 25 витков того же провода диаметром 0,2…0,25 мм. Внешний диаметр каркаса катушек составляет 6,5 мм. Телефонный капсюль В1 должен иметь сопротивление порядка 1…2 кОм.
Приемник смонтирован на плате из фольгированного стеклотекстолита (гетинакса). Печатная плата приемника показана на рис. 11.34, сборочный чертеж — на рис. 11.35.

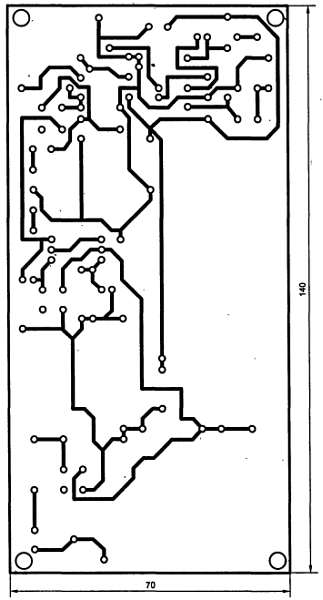

Рис. 11.34. Печатная плата

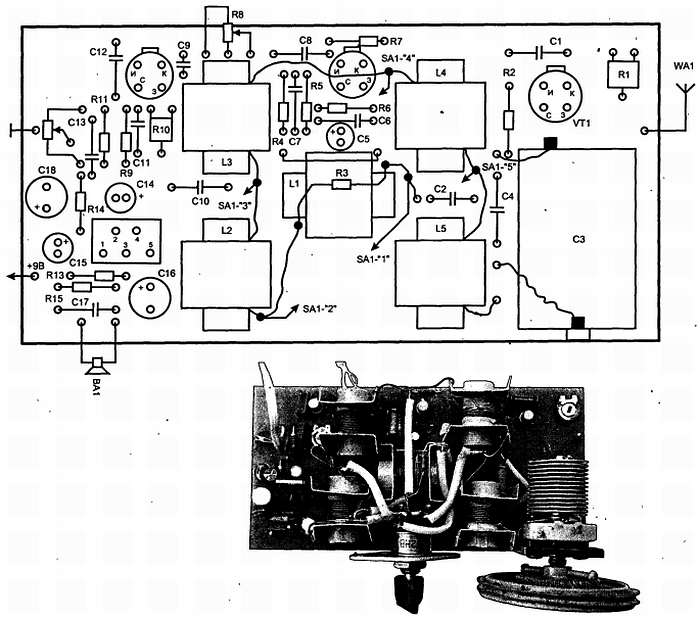

Рис. 11.35. Сборочный чертеж и внешний вид монтажа
Настройка его сводится к установке границ диапазона (64…110 МГц) растяжением и сжатием витков катушки L1.2, а также к установке режима самовозбуждения с помощью конденсатора С2. При правильной настройке в телефоне В1 должен быть слышен равномерный шум в промежутках между станциями. Границы диапазона удобно устанавливать по промышленному радиоприемнику, одновременно прослушивая радиопередачу в том и в другом приемниках. Качество звука можно улучшить, подобрав в небольших пределах сопротивление резистора R1.
Схема второго сверхрегенеративного приемника, приведенная на рис. 11.36, разработана радиолюбителем Ч. Китчиным (позывной в любительском эфире N1TEV) и имеет высокие показатели чувствительности, качества звука.
Рис. 11.36. Сверхрегенератор для приема УКВ ЧМ радиопередач (схема Ч. Китчина)
Приемник используется для приема радиовещательных станций в УКВ диапазоне, но на него можно принимать и узкополосные станции радиолюбителей, работающих в диапазоне 144 МГц. Детектирование осуществляется на одном из скатов резонансной характеристики входного контура. Настроить этот приемник также несложно.
