Дифференциальный усилитель может потребоваться, когда необходимо усиливать очень слабые сигналы в условиях воздействия сильных помех на длинные соединительные провода на входе. Например, можно подключить между входами усилителя фотодиод и использовать его как световой датчик в режиме усиления фото-ЭДС.

Если необходимо просуммировать несколько сигналов, используется инвертирующий сумматор сигналов (рис. 13.37).

Рис. 13.37. Сумматор

сигналов

Выходное напряжение схемы определяется по формуле:

U_вых = — (U_вх1 + U_вх2 + U_вх3 + … + U_вхn).

Неинвертирующий сумматор получится, если входной сигнал подавать на прямой вход, как это показано пунктиром на схеме.

Сумматоры используются в очень широком классе электронных устройств. Их часто можно встретить в микросхемах управления источниками питания, в усилителях низкой частоты, в других устройствах аудиотехники. Давайте и мы познакомимся с сумматором, изготовив простой микшерский пульт.

Термин «микширование» означает смешивание нескольких сигналов. В данном случае мы будем смешивать аудиосигналы. Где может пригодиться такое устройство? Допустим, вы вернулись из туристической поездки, где снимали на видеокамеру, запечатлели самые приятные события этого путешествия. Вне всякого сомнения, вам захочется сделать фильм — убрать лишние звуки, наложить приятную музыку, где нужно — усилить записанный естественный звук, а где-то — подчеркнуть музыкальное сопровождение. Такая же задача может возникнуть при озвучивании школьного вечера.

Существуют пассивные микшерские пульты, в которых смешивание сигналов осуществляется с помощью резисторных делителей. Эти пульты очень просты в реализации, но ими крайне неудобно пользоваться, так как источники сигналов в таком случае не застрахованы от влияния друг на друга, и это может служить причиной неприятных эффектов. Воспользуемся нашими знаниями, чтобы сделать простой трехканальный микшерский пульт, лишенный этих недостатков. Нам понадобится четыре операционных усилителя типа КР544УД2А, но подойдут и другие. Схема этой конструкции изображена на рис. 13.38.

Рис. 13.38. Активный микшерский пульт

Микросхемы DA1—DA3 включены в режиме повторителей с высоким входным сопротивлением. Они устраняют влияние источников сигналов друг на друга. На микросхеме DA4 собран сумматор с коэффициентом усиления 1. Обратите внимание: конденсаторы С4—С11 выполняют роль блокировочных, то есть устраняют влияние микросхем друг на друга. Устанавливать эти конденсаторы желательно как можно ближе к выводам питания микросхем. В принципе, от них можно и отказаться, но тогда повышается риск получить самовозбуждение какой-либо микросхемы.

Собрать схему можно на макетной плате, используя любые имеющиеся под рукой детали. Если они будут исправными, схема начнет

работать сразу. Резисторы R1— R3 лучше использовать движковые, разместив их на одной панели и нанеся на ней деления для удобства пользования микшером. Если появится желание, можно превратить один из повторителей в усилитель и работать со слабыми сигналами. В другом варианте можно сделать резистор R8 переменным и регулировать общий уровень сигнала. Остальные варианты подскажет фантазия и необходимость.

Разные фильтры на ОУ

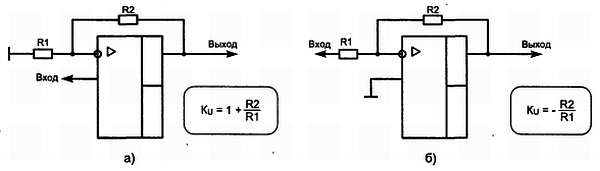

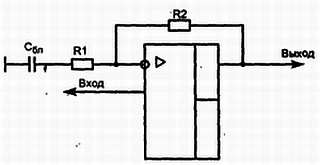

Названные типовые схемы усилителей представляют собой широкополосные варианты, то есть такие, в которых усиливаются (или передаются без усиления) все частоты входного сигнала. Выходной сигнал появляется в них практически мгновенно (одновременно) с появлением входного. Однако очень часто нужно пропускать не все частоты, а только их часть, как это было необходимо нам в случае магнитофонного усилителя. Для этой цели, как нам уже известно, применяются схемы фильтров:

• фильтры низкой частоты (ФНЧ) — пропускают только низкие частоты и «обрезают» высокие;

• фильтры высокой частоты (ФВЧ) — имеют возможность пропускать только высокие частоты и «срезают» низкие;

• полосовые фильтры (ПФ) — пропускают только частоты в определенной полосе;

• заграждающие фильтры (ЗФ) — пропускают все частоты, кроме частот определенной полосы.

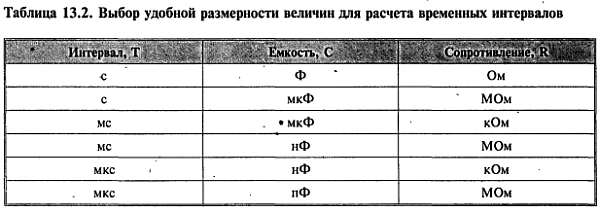

Простейшие фильтры (ФНЧ и ФВЧ), которые можно построить на ОУ, — аналоги RC цепей, обладающие по сравнению с ними улучшенными характеристиками. Эти аналоги RC цепей при подаче на них импульсного «скачка» напряжения могут сформировать линейно нарастающее или спадающее напряжение.

Схема построения интегратора на ОУ и его частотная характеристика приведены на рис. 13.39.

Рис. 13.39. Интегратор на ОУ и его частотная характеристика

Частота среза определяется параметрами элементов R2 и С. Резистор R не участвует в формировании частотной характеристики. Он может вообще отсутствовать или (что лучше) определяться по формуле:

Дифференциатор на ОУ и его частотная характеристика изображены на рис. 13.40.

Рис. 13.40. Дифференциатор на ОУ и его частотная характеристика

С интегратором мы уже встречались, «оживляя» магнитофон. В схеме рис. 13.35 функцию интегрирующей цепи выполняют элементы R4, С4, отсюда мы и наблюдаем спад частотной характеристики на частотах выше 100 Гц.

В реальных схемах интеграторы и дифференциаторы «в чистом виде» используются довольно редко — в основном встречаются варианты, модернизированные под конкретную задачу, дополненные другими элементами.
