Теория фильтров на операционных усилителях (так называемых активных фильтров) — это целая наука, которой посвящены отдельные книги. Естественно, мы не сможем рассказать о всех премудростях активных фильтров, так как разработано очень много их видов: фильтры на основе гираторов (эквивалентов индуктивностей), фильтры с управляемыми источниками, фильтры на базе усилителей с общей отрицательной обратной связью, биквадратные фильтры.
Наиболее часто в радиолюбительской практике могут встретиться так называемые фильтры второго порядка на основе структуры Рауха.
Фильтр низких частот второго порядка изображен на рис. 13.41.

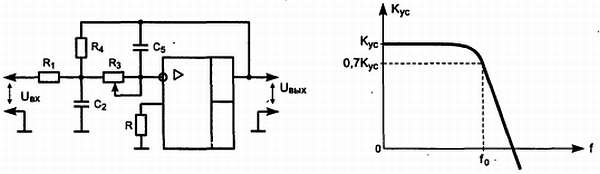

Рис. 13.41. Фильтр
Коэффициент усиления фильтра в полосе пропускания определяется по формуле:
Частота среза (в Гц):
Регулировать частоту среза можно резистором R3.
Фильтр высоких частот второго порядка показан на рис. 13.42.
Рис. 13.42. Фильтр высоких частот второго порядка и его частотная характеристика
Коэффициент усиления фильтра определяется по формуле:
Частота среза (в Гц):
Частоту среза этого фильтра удобнее всего регулировать резистором R5.

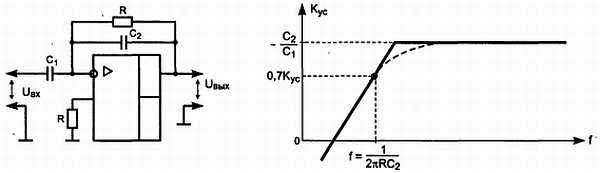

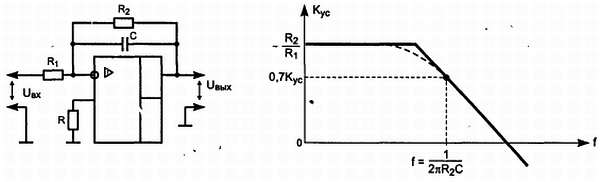

Спад частотных характеристик фильтров более высших порядков происходит круче, чем у простых интеграторов и дифференциаторов. Следовательно, они лучше фильтруют сигналы. Но схемы этих фильтров оказываются сложнее, что еще раз говорит: ничто даром не дается.
Чтобы закрепить на практике теоретические знания, мы изготовим очень полезный фильтр низких частот 4-го порядка, включив друг за другом два фильтра второго порядка. Этот фильтр пригодится нам для записи стереофонических радиопередач. Конечно, можно обойтись и без фильтра, подав сигнал с радиоприемника непосредственно на вход магнитофона. Но в таком случае существует опасность появления в фонограмме свиста. Кому понравится такой звук, сопровождаемый непрерывным пищанием…
Откуда берется этот «писк»? Быть может, в магнитофоне завелись мыши?
Нет, причина не биологического, а электронного происхождения. Чтобы осуществить передачу стереофонического сигнала по радио, в звуковой сигнал вводят модулирующую частоту 31,25 кГц (отечественный стандарт) или 38 кГц (зарубежный стандарт). Хотя эта частота в радиоприемнике должна быть подавлена фильтрами, иногда, по причине низкого качества фильтрации, она проходит на выход и попадает в тракт магнитофона. Более-менее приличный магнитофон имеет узел высокочастотного подмагничивания при записи, которое значительно улучшает качество фонограммы.
Если модулирующая частота из радиоприемника «встретится» в магнитофоне с сигналом внутреннего генератора на каком-то нелинейном элементе, произойдет умножение частот с выделением разностной составляющей, лежащей в звуковом диапазоне. А уж она-то обязательно запишется на пленку.
Предлагаемый внешний фильтр не даст «просочиться» паразитному сигналу от приемника в магнитофон и в то же время «пропустит» полезный звуковой
Рис. 13.43. Фильтр низкой частоты 4-го порядка для радиоприемника
Рис. 13.44. Частотные характеристики фильтра для радиоприемника
Чрезвычайно важную задачу выполняют полосовые фильтры. С радиочастотными полосовыми фильтрами нам довелось иметь дело в главе, посвященной радиотехнике, — это колебательные контуры и фильтры сосредоточенной селекции тракта ПЧ. Часто полосовые фильтры нужны и в области частот, слышимых человеческим ухом. Как показывает опыт, в этом диапазоне конструктивные размеры индуктивных элементов становятся громоздкими, и далеко не всегда пригодными к практическому использованию. Выручают операционные усилители, позволяющие построить полосовой фильтр вообще без применения индуктивностей.
Схема самого простого полосового фильтра на ОУ показана на рис. 13.45.
Рис. 13.45. Полосовой фильтр на ОУ и его частотная характеристика
Улавливаете связь между ФНЧ и ФПЧ? Это — тоже фильтр на основе структуры Рауха. Его свойства определяются только расположением резисторов и конденсаторов.
Коэффициент усиления фильтра на резонансе:
Резонансная частота (в Гц):
Ширина полосы пропускания при С3 = С4 = С (в Гц):
Резонансная частота и полоса пропускания — очень знакомые нам характеристики. Резонансную частоту можно в небольших пределах регулировать резистором R2. К сожалению, этот фильтр обладает рядом существенных недостатков: попытка изменения коэффициента усиления приведет к изменению всех остальных параметров. Кроме того, схема обладает повышенной чувствительностью к технологическому разбросу параметров элементов и не позволяет из-за этого строить узкополосные фильтры, которые иногда очень нужны. И все же в радиолюбительской практике такие простые фильтры встречаются.
Повышенной стабильностью (временной, температурной), низкой чувствительностью к допускам номиналов элементов и независимостью настроек основных параметров обладает биквадратный фильтр. Мы приведем только схему биквадратного полосового фильтра, так как он может в наибольшей степени пригодиться радиолюбителю в одиночном варианте. Его схема показана на рис. 13.46, а частотная характеристика повторяет «частотку» полосового фильтра на основе структуры Рауха.
<
