Помимо возможностей наблюдения сигналов в реальном времени, приведенные ниже программы позволяют получить копию исследуемого сигнала в виде файла, скопировать изображение сигнала в буфер обмена либо вывести его на печать.

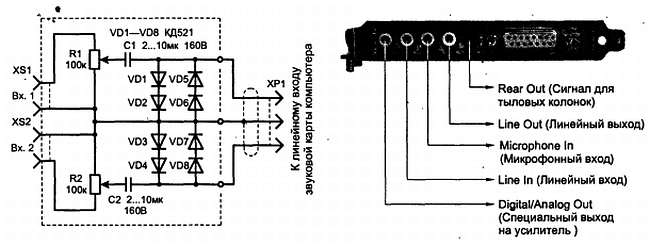

Сразу следует отметить, что для проведения качественных испытаний внешних устройств не годятся звуковые карты со встроенным оконечным усилителем для подключения пассивных колонок — у них повышенный уровень нелинейных искажений в выходном сигнале (такой выход лучше отключить), а сигнал снимать с линейного выхода.

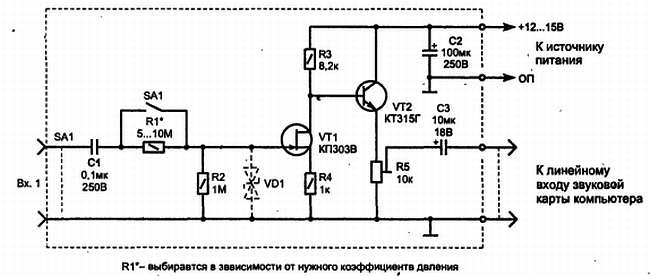

Минимальный уровень сигнала, наблюдаемый на экране осциллографа, составляет 300 мкВ (напряжение собственных шумов звуковой карты в полосе частот 1,5…24000 Гц не превышает 10…30 мкВ). Особенности программы описаны в журнале [1] и [2], а как выполнить калибровку имеющегося в составе виртуального осциллографа и ввести ее в файл программы, подробно описано в книге [3]. Там же подробно рассказывается, как пользоваться этой программой.
Программа имеет замечательную возможность создания фильтра — файла компенсации для полосы пропускания (*.mic) и его использования в дальнейшем для того, чтобы иметь отображаемую на экране линейную полосу пропускания до предельных возможностей самой карты.
Минимальные системные требования: Pentium 90 с ОЗУ 16 Мб. Работает под управлением Windows 95, 98.

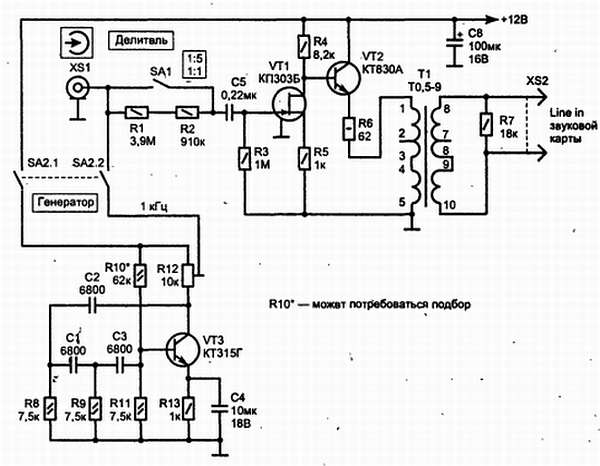

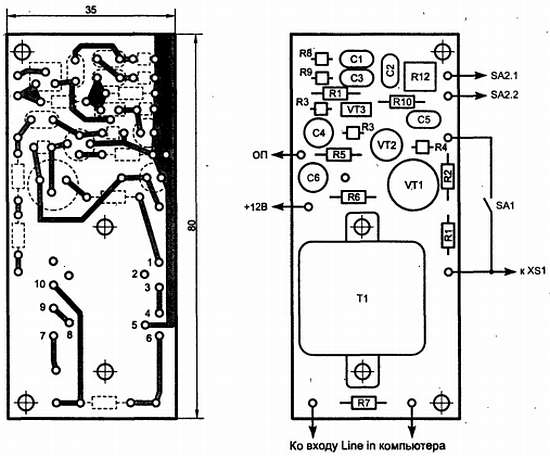

При использовании программы регуляторы уровня записи микшера Windows лучше отключить и выполнить калибровку виртуального осциллографа по входному напряжению, так как из-за различий в параметрах звуковых карт амплитуда входного сигнала является относительной величиной. Калибровка позволяет настроить осциллограф под вашу карту и определить максимальное входное напряжение, которое можно наблюдать без искажений (в канале звуковой карты).
Программный двухлучевой осциллограф позволяет наблюдать сигналы частотного диапазона 10…22000 Гц. Коэффициент отклонения по вертикали: 0,1…2000 мВ/дел, по горизонтали — 0,05… 10 мс/дел. Работать можно не только с внутренней, но и с внешней синхронизацией (анализ фигур Лиссажу).
Имеющийся в составе генератор работает в диапазоне частот 0,1…48006 Гц и обеспечивает формирование сигналов синусоидальной, прямоугольной, треугольной форм, белый и розовый шумы, всевозможные импульсы различной частоты и длительности. Также на нем можно воспроизвести сигнал
Анализатор спектра может работать как в режиме автоматического определения амплитуды сигнала на заданной частоте, так и в режиме измерения полных гармонических искажений плюс шум THD+N (Total Harmonic Distortion plus Noise). При этом частоту, на которой эти параметры будут измеряться, можно задать вручную либо включить ее автоматическое определение (если входной сигнал определенной частоты). Диапазон рабочих частот и уровень входного сигнала анализатора спектра такие же, как и у осциллографа.
Так же, как и в предыдущей программе, для уменьшения ошибок, возникающих в процессе обработки сигнала и приводящих к погрешностям измерения, есть возможность включать корректирующие входные и выходные фильтры, позволяющие компенсировать влияние собственной неравномерности АЧХ звуковой карты на результаты измерений. Эти фильтры представляют собой обычный текстовый файл с расширением *.соr, правила создания которого подробно описаны в справочной системе.
Программа работает из Windows 95, 98 (инсталляционный файл для версии 1.4 занимает 1 Мб). Минимальные системные требования: Pentium 90 с ОЗУ 16 Мб.
Анализатор — программа, которая позволяет генерировать импульсы и принимать сигналы с логическим уровнем для анализа работы реальной цифровой схемы (4 входа). Эпюры напряжений показываются на экране монитора в виде многоканальной осциллограммы. Для работы потребуется изготовить довольно простую приставку, которая подключается к любому из последовательных портов компьютера (СОМ1 или COM2). Более подробное описание данной программы можно найти в журнале [4], а саму программу переписать с сайта издательства.
Работает она из-под Windows (analizer.exe 423 Кб). Автор А. Шрайбер.
Unilogic — осциллограф на четыре канала для наблюдения логических сигналов. Имеется возможность их записи с последующим воспроизведением.
Может выполнять роль частотомера. Схема подключения входных сигналов к LPT порту имеется в описании (это порт, куда обычно подключается принтер). Программа написана для DOS (uniIogic.zip 81,5 Кб). Автор А. Полюсов.
Разводка печатных плат и графические работы
Человеку свойственно ошибаться, но с помощью компьютера это ему удается намного лучше.
Этот класс программ относится, к чисто радиолюбительским технологическим «инструментам». Воспользовавшись ими, вы облегчите себе работу по «разводке» печатной платы, оформлению электрической схемы и разработке передней панели своего прибора.
