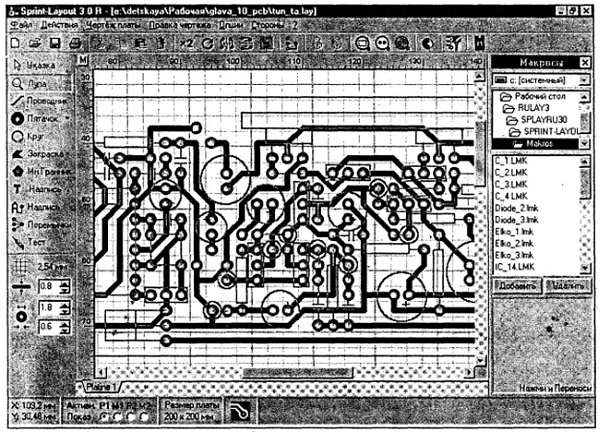

Очень простая в освоении программа, рекомендуемая радиолюбителям. Размер — 1 Мб.
Fdsigner — дизайнер панелей. Русифицированная отечественными умельцами программа от немецкой фирмы Abacom. Напоминает обычный графический продукт типа «короля дров» (Corel draw), если бы не одно «но». В библиотеке дизайнера содержатся готовые, нарисованные в масштабе символы элементов, обычно выносимых на передние приборные панели, — шкалы, гнезда, значки,
кнопки, шильдики, сигналы. Размещая их на поле панели, можно скомпоновать вполне приличную «морду» прибора. Затем, распечатав ее на лазерном или струйном принтере, подложить под оргстекло.
Программа не требует инсталляции (размер — 1,35 Мб).
Программы для расчетов цепей и узлов
Работая над решением задачи, всегда полезно знать ответ.
Правило точности
RLC-цепи и элементы
Радио-калькулятор позволяет быстро определить:
• общее сопротивление при параллельном включении резисторов;
• реактивное сопротивление конденсатора на заданной частоте;
• реактивное сопротивление катушки индуктивности;
• резонансную частоту контура по известным L и С;
• количество витков однослойной катушки для заданной индуктивности;
• количество витков многослойной катушки;
• номиналы элементов для аттенюатора мостового типа;
• номиналы элементов для аттенюаторов Т и Н типа.
Выполнена в виде Web-страницы (все файлы программы занимают 26 Кб), автор Harry Lythall.
Расчет колебательного контура — простая программа для быстрого расчета параметров колебательного контура в разных вариантах. Здесь же можно рассчитать параметры однослойной катушки с нужной индуктивностью.
Написана под Windows и инсталляции не требует (kontur32.exe 259 Кб). Автор К. Гранкин.
Capacitor Calculator — радиотехнический калькулятор для определения параметров параллельного или последовательного включения до 5 разных конденсаторов и постоянной времени RC-цепи.
Работает из Windows и инсталляции не требует (файл самораспаковывающего архива ccalc.exe занимает 118 Кб).
Расчет трансформаторов и дросселей
Почти в любом радиотехническом устройстве имеется трансформатор. Не всегда удается купить такое изделие с нужными параметрами. В этом случае соответствующие программы позволяют быстро выполнить расчет таких узлов для необходимых значений напряжения и тока в нагрузке. Вот некоторые из них.
Transss! — программа для упрощенного расчета сетевого (220 В, 50 Гц) трансформатора с Ш-образным магнитопроводом. Вводится входное напряжение, необходимое выходное на нагрузке (после выпрямительного моста в пределе 3…130 В) и ток в нагрузке (в интервале 0,1… 1 А). Все остальное (число витков и диаметр провода для каждой из обмоток, мощность трансформатора, площади сердечника и окна) вычисляется автоматически. Работает
из Windows, и инсталляция не требуется (transss.exe 34 Кб).
TR — позволяет выполнить расчет трансформатора или дросселя. Знает разные виды магнитопроводов. Работает из Windows, и инсталляции не требуется (все файлы занимают 335 Кб).
Программы для аналоговых таймеров
Довольно широко используются в разных конструкциях аналоговые таймеры из серии 555 (отечественный аналог К1006ВИ1). Выполняющие расчет временных параметров таких узлов, имеется много разных вспомогательных программ для персонального компьютера (вы их найдете на компакт-диске). Здесь Мы отметим только две. Пользоваться ими довольно просто: после запуска выбираем режим генератора (Astable) или одновибратора (Monostable) и вводим исходные значения времязадающих элементов. После этого сразу получаем рассчитанную частоту для генератора, собранного по типовой схеме (дополнительно еще может показываться рассчитанная длительность импульса (Т1) и рабочий цикл «duty cycle» — D = Т1/Т), а для одновибратора — только длительность импульса.
555 timer component selection — удобная программа, которая, в отличие от остальных, позволяет сразу выбирать номиналы времязадающей цепи из стандартного ряда (Е24) для элементов. Значения при расчете могут использоваться для резисторов от 1 кОм до 1 МОм, конденсаторов от 1000 пФ до 1000 мкФ. Правда, программа вас предупредить, что использовать конденсаторы с емкостью более 100 мкФ не рекомендуется (для микросхем, выполненных по биполярной технологии), но расчет все равно выполнит. Написана для Windows 95, 98 и не требует инсталляции (файл ic_555 занимает 221 Кб).
555 TIMER — программа позволяет рассчитать частоту автогенератора. При этом параметры резисторов можно вводить любые в интервале от 100 Ом до 10 МОм, а емкость от 100 пФ до 1 Ф. Написана для DOS (инсталляция не требуется), но работает и в Windows 95, 98 в режиме эмуляции DOS (весь комплект файлов занимает 215 Кб).
Существует много программ расчета, выполненных в виде HTML-документов (интернетовских страниц). Для их независимого использования (без подключения к Интернету) необходимо их переписать, сохранить на своем компьютере, перейдя. к меню «Добавить в избранное», отметив галочкой опцию «Сделать доступной автономно». Варианты таких программ и обучающую информацию по практическому использованию таймеров вы сможете найти в Интернете по адресам:
Обзор обучающих программ
Я умею только сомневаться.
Вольтер
Этот класс программ пригодится только начинающим радиолюбителям. Скорей всего, вы не будете использовать их в своей практической деятельности. Но они помогут легче запомнить азы построения электронных схем.
Digital Works 3.04 — демонстрационная версия простой и легкой в освоении программы, позволяющей виртуально имитировать работу логических (цифровых) схем, графически представив их на экране монитора. Программа дает возможность анализировать поведение элементов схемы в режиме реального времени. Это облегчает процесс обучения цифровой электронике.
