Трансформаторы питания от сети 110/220 В, 50 Гц, стержневой конструкции, герметизированные для печатного монтажа.

Гарантийная наработка — 10000 ч в пределах гарантийного срока эксплуатации.

Гарантийный срок эксплуатации 6 лет.

Электрическая прочность изоляции между обмотками: первичная — вторичная 4000 В.

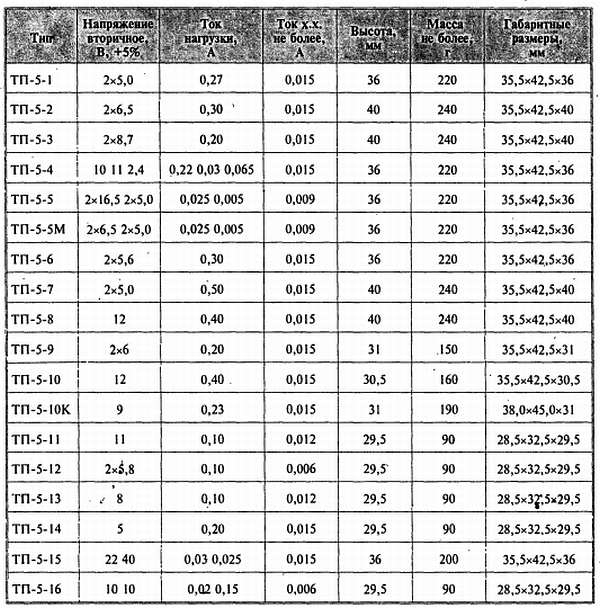

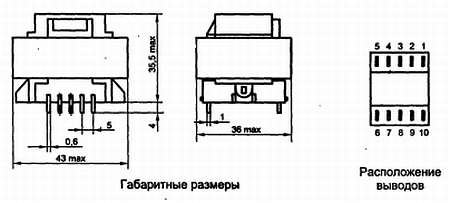

Трансформаторы ТП-5

Трансформаторы

питания от сети 220 В, 50 Гц для устройств печатного монтажа.

Гарантийная наработка — 10000 ч.

Гарантийный срок эксплуатации 6 лет.

Электрическая прочность изоляции между обмотками:

первичная — вторичная 4000 В;

вторичная — вторичная 500 В.

Трансформаторы ТП-112, ТП-114, ТП-115, ТП-121, ТП-321, ТПК-2

Трансформаторы предназначены для использования в аппаратуре и приборах, работающих от сети переменного тока, частотой 50–60 Гц и напряжением 220 В с отклонением не более +10 % от номинального значения.

Позволяют выполнять монтаж прямо на печатную плату. Применение в конструкции изделий полиамидных стеклонаполненных пластмасс для изготовления каркасов, синтетических изоляционных пленок для межобмоточной изоляции, эмалированных медных проводов марки ПЭТВ (ПЭТВЛ, ПЭТ) обеспечивают надежную работу трансформаторов при максимальной температуре нагрева до 125 °C.

Электрическая прочность изоляции между обмотками:

первичная — вторичная 6000 В;

вторичная — вторичная 600 В.

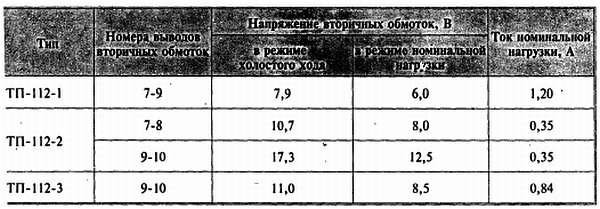

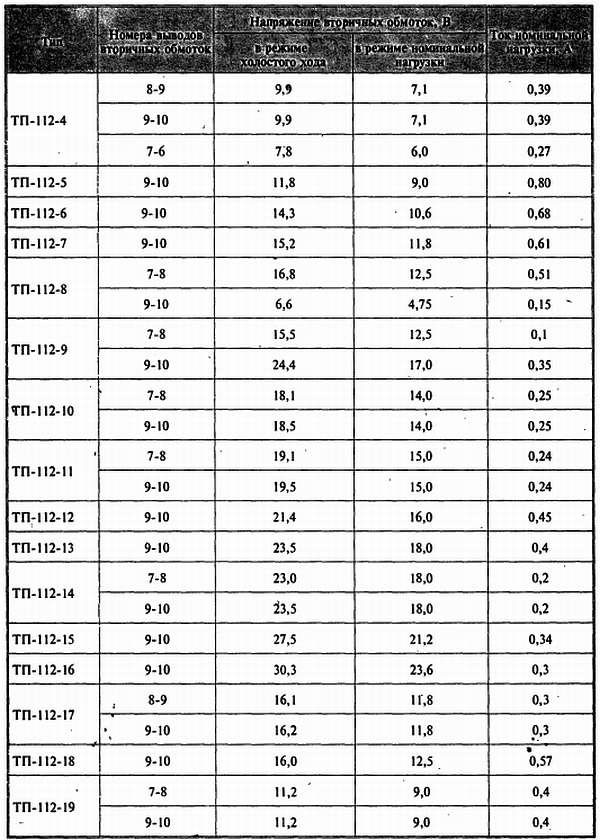

Трансформатор ТП-112

Масса не более 0,24 кг.

Ток холостого хода не более 0,03 А.

Номинальная выходная мощность 7,2 ВА.

Трансформатор ТП-114

Масса не более 0,38 кг.

Ток холостого хода не более 0,04 А.

Номинальная выходная мощность 13,2 ВА.

Трансформатор ТП-115

Масса не более 0,38 кг…

Ток холостого хода не более 0,05 А.

Номинальная выходная мощность 19,5 ВА.

< image l:href="#"/>

_{… Пропущена стр.323…}

_{… В OCR-файле пропущены страницы с 325 по 338…}

Рис. 2. Конструктивные особенности и электрическая схема реле РЭС55

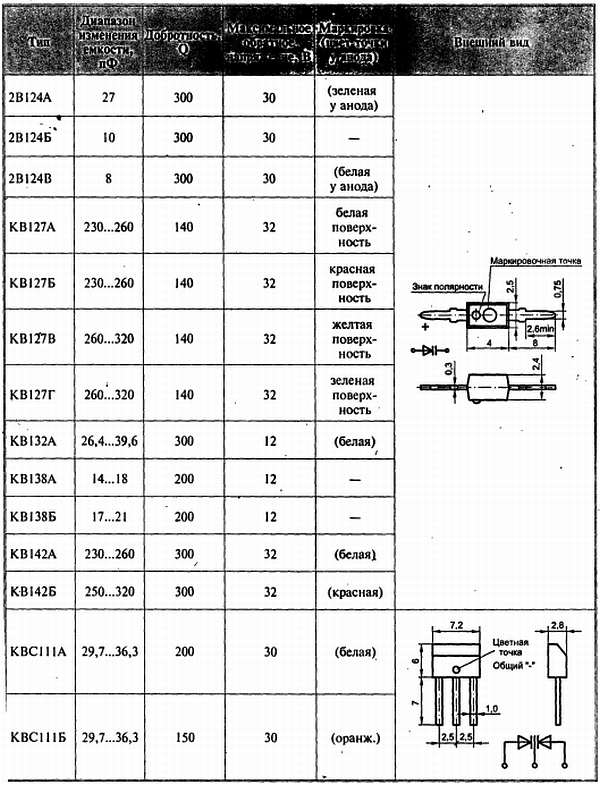

Особенности

кодовой маркировки транзисторов

Варианты кодовой маркировки транзисторов в корпусе КТ-26 приведены на последней странице обложки. Транзисторы в корпусе КТ-27 могут маркироваться буквенно-цифровым кодом, геометрическими фигурами или окрашиванием торца корпуса:

КТ814 — серый;

КТ815 — белый;

КТ816 — малиновый;

КТ817 — светло-зеленый или голубой

KT9115 — голубой

КТ683 — фиолетовый

Расположение выводов и основные параметры симисторов и тиристоров

Маркировка большинства современных симисторов состоит-из букв ТС (тиристор симметричный) и цифр, означающих: первая — порядковый номер модификации, вторая — в кодированном виде размер «под ключ» шестигранника фланца, третья — обозначение конструктивного исполнения корпуса. Далее через дефис следует число, указывающее в амперах максимально допустимым ток в открытом состоянии. Затем через дефис указывают число, означающее класс прибора но повторяющемуся импульсному напряжению в закрытом состоянии, и еще через дефис — группу по критической скорости увеличения коммутационного напряжения. Рядом с маркировкой разметают дату изготовления прибора (месяц и год) и товарный знак предприятия-изготовителя.

Классов по повторяющемуся импульсному напряжению предусмотрено 12: класс 1 — 100 В; 2 — 200 В; 12– 1200 В. Для симисторов КУШ последняя буква в обозначении указывает максимально допустимое рабочее напряжение: А — 100 В; Б — 200 В; В — 300 В; Г — 400 В.

Содержание компакт-диска

К этой книге в качестве подарка прилагается компакт-диск с подборкой справочной и исторической информации. Вы сможете познакомиться с виртуальным музеем истории развития радиотехники. Всем, кто увлекается техническим творчеством, будут полезны радиотехнические вспомогательные и обучающие программы. А читателям, имеющим доступ к Интернету, пригодится подборка ссылок на радиотехнические сетевые ресурсы. Тем, кто не хочет тратить время на поиск технической документации, поможет соответствующий раздел. Чтобы вам было легче ориентироваться, здесь приведено краткое содержание всех основных папок (более подробные пояснения вы найдете в главе 1 книги или в текстовых файлах readme на самом диске).

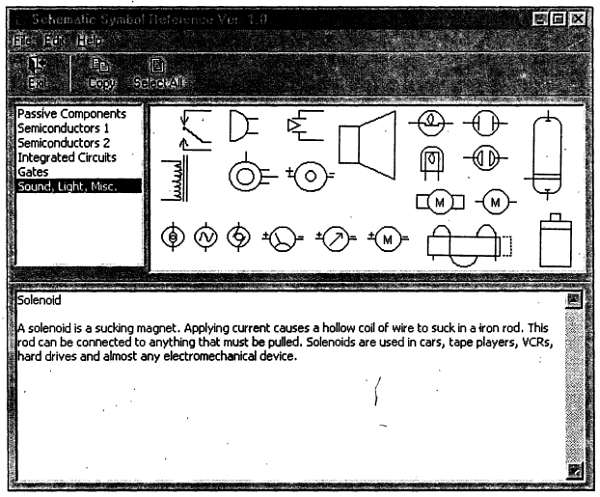

 «Вспомогательные программы», — кроме уже описанных в главе 16, содержит многие другие полезные (или просто забавные) программные продукты различной тематики.

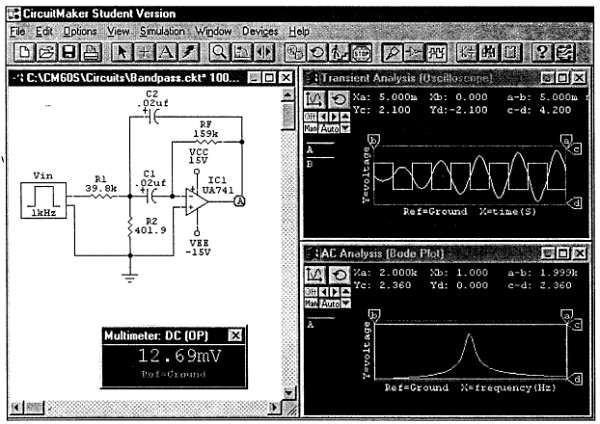

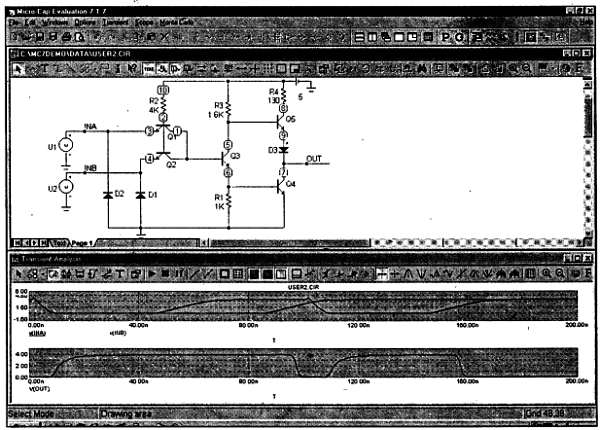

 «Измерительные приборы из ПК» — содержит программы, при помощи которых можно превратить персональный компьютер в измерительную лабораторию радиолюбителя. Все они рассортированы по группам:
