Р-39 Airacobra. Модификации и детали конструкции

Иванов С. В.

Истребитель P-39Q ВВС Свободной Франции. GC III/6 «Rossillon», 1944 г. Самолеты данного французского подразделения выполнили несколько полетов на патрулирование побережья Северной Африки.

Р-63С

«Кингкобра» из GC II/9 «Auvergne», Индокитай, 1949 г.

На восстановленном истребителе Р-63 «Кингкобра», который ныне хранится в Чино, шт. Калифорния, некогда летал астронавт Фрэнк Борман. Обратите внимание на качество реставрации: воспроизведены не только детали носового отсека фюзеляжа с вооружением, но и надписи на снарядах к 37-мм пушке.

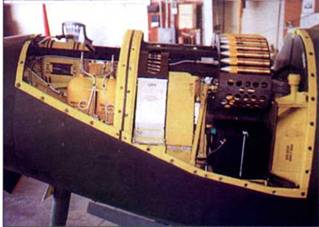

Носовой отсек вооружения «Кингкобры» со снятыми панелями обшивки. Силовая конструкция фюзеляжа в носовой части по сравнению с «Аэрокоброй» изменена с целью облегчения обслуживания пушки и пулеметов — отсутствует горизонтальный стрингер.

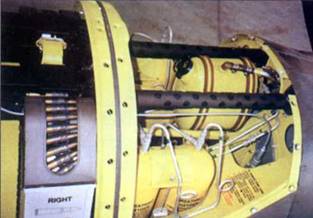

Баллоны с кислородом расположены в самой передней части носового отсека по обоим бортам. Пушка и пулеметы на «Кингкобре» располагались так же, как на «Аэрокобре», но в остальном компоновка носового отсека фюзеляжа полностью изменена.

Вид сквозь задний сегмент фонаря кабины «Кингкобры». Хорошо виден радиоприемник.

Между стволами пулеметов находится маслобак. На «Кингкобре» добираться к маслобаку гораздо удобнее, чем на «Аэрокобре».

Интерьер

носового отсека фюзеляжа окрашен в ярко-желтый цвет. На снимке хорошо виден патронный ящик правого 12,7-м пулемета.

Кресло летчика истребители Р-63А «Кичгкобра».

Общий вид приборной доски истребителя Р-63 «Кингкобра». Она очень сильно похожа на приборную доску истребителя P39N «Аэрокобра». Интерьер кабины зеленого цвета.

Внутренняя поверхность левой дверцы кабины истребителя Р-63 А.

Приборная доска «Кингкобры» крупным таном. Обратите внимание на отсутствие рукояток ручной перезарядки пулеметов.

Левый борт кабины «Кингкобры». Преемственность с кабиной «Аэрокобры» очевидна.

Внутренняя поверхность правой дверцы кабины истребителя Р-63А. Хорошо виден карман для топографических карт.

Интерьер кабины Р-63 А. Кресло демонтировано. Обратите внимание на ярко-красный огнетушитель.
