Указатели уровня жидкости и давления изготавливаются в виде различных водомерных трубок, маслоуказателей и т. п.

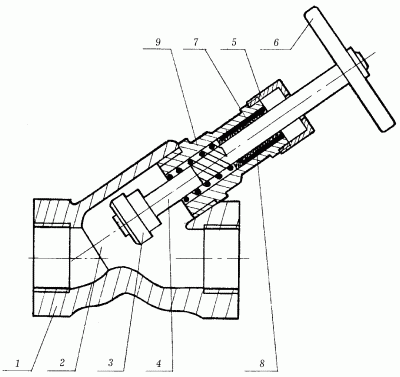

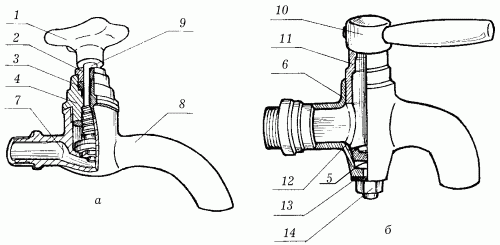

Так же как и у кранов, у вентилей имеется окно во внутренней перегородке корпуса для прохождения воды, клапан с прокладкой и шток с возвратно-поступательным ходом, расположенный в головке корпуса. Но элементы конструкции вентиля должны быть более надежны по сравнению с краном, так как в рабочем состоянии вентиль всегда открыт. Колоссальной нагрузке подвергается контрольный вентиль на вводе.

Материалами для изготовления вентилей служат латунь и ковкий чугун. Если в квартире установлены

чугунные вентили, желательно иметь про запас новую головку корпуса в сборе со штоком, так как со временем из-за ржавчины стальной шток может срастись с чугунной головкой корпуса. Предпочтение лучше отдавать чугунным вентилям с латунными штоками, так как они более долговечны. При покупке нового вентиля следует обратить особое внимание на конструкцию клапана.

Он должен быть хорошо заметен в одной из сторон подсоединения труб. Также нужно убедиться в том, что на клапане имеется прокладка, закрепленная гайкой. На стороне клапана, примыкающей к седлу, может быть ровная поверхность. Для установки в домашних условиях такой вентиль не подходит. Он будет плохо сдерживать воду, так как считается паровым.

Обычно вентиль находится в положении «открыто». Закрывают его только в том случае, если следует провести ремонт кранов, труб или сантехнических приборов.

Предохранительная арматура

К предохранительной арматуре относятся обратные клапаны, которые предохраняют трубопроводы от повышения давления и препятствуют движению потока транспортируемой среды из системы при падении давления или аварии. Клапаны позволяют продвигаться транспортируемой среде только в одном направлении. Они устанавливаются на прямоточных линиях котлов, на вводах водопроводной системы и т. п.

Причем обратные клапаны не являются чисто трубопроводной арматурой: так, обратный клапан – конструктивная единица всевозможных насосов, еще один пример обратного клапана – ниппель, устанавливаемый на велосипедных и автомобильных колесах.

Наиболее распространенные из трубопроводных арматурных обратных клапанов – подъемные и поворотные.

Обратный подъемный клапан состоит из корпуса с седлом, который закрывается золотником со штоком. При движении потока в нужном направлении шток приподнимается и пропускает транспортируемую среду. Обратное движение потока невозможно вследствие того, что поток опускает шток, который упирает золотник в седло и закрывает проход.

Обратный поворотный клапан представляет собой чугунный корпус, в котором на шарнире установлена захлопка, оснащенная резиновой прокладкой.

Под давлением транспортируемой среды захлопка поворачивается на 90° и открывает проход потоку. При падении давления в сети захлопка поворачивается в исходное положение и закрывает проход потока из сети. Причиной выхода из строя такого клапана чаще всего является износ прокладки, которую заменяют через крышку фланца.

На корпусах всех обратных клапанов стрелкой указано направление транспортируемой среды, поэтому при монтаже клапана в систему трубопровода его следует устанавливать таким образом, чтобы направление стрелки совпадало с нужным направлением потока. Рассчитаны такие клапаны на давление в системе от 1 до 4 МПа и на температуру транспортируемой среды от 50 до 225 °C, что также указано в маркировке.

Испытания собранных

трубопроводов

После сборки и монтажа трубопроводов проводят их испытание, которое происходит в два этапа: визуальный контроль и гидростатическое испытание.

Визуальный контроль заключается в осмотре всей линии трубопровода, узлов соединений и трубопроводной арматуры с целью обнаружения механических повреждений, нарушения антикоррозийного покрытия, скручивания шланговых соединений, которые недопустимы при вводе коммуникаций в эксплуатацию.

Прежде чем производить гидростатическое испытание трубопровода, систему промывают. В принципе промывка – начальный этап испытания: наличие капель жидкости на контролируемой поверхности свидетельствует о гидропроницаемости системы. После устранения неполадок наружную поверхность трубопровода просушивают и проверяют промывкой вновь.

Затем осуществляют контроль газопроницаемости, для чего места стыков и соединений промазывают мыльной водой, а в систему подается сжатый воздух. Образование мыльных пузырей укажет места недостаточной герметичности. Дефекты устраняют заменой деталей, подтягиванием соединительных элементов, после чего испытание производят повторно.

Герметичность ответственных систем (например, газопровода) проверяют специализированные службы, использующие специальное оборудование и гидро– и газосмеси.

Санитарно-техническое оборудование

Водопроводы, газопроводы и системы канализаций для бытовой эксплуатации пригодны только при наличии подсоединенного к системам санитарно-технического или газового оборудования (действительно, трудно представить, как можно пользоваться, например, газопроводом без наличия газовой плиты, водонагревательной колонки или отопительного газового котла). Установка и ремонт этого оборудования также задача слесаря.

Установка наружного крана

Для этой работы нужны тройник, ножовка по металлу (см. рис. 5, а) и разводной ключ (см. рис. 13, г). Приложив тройник к трубе водопровода, надо сделать все необходимые отметки, уточняющие, в каких местах следует перерезать трубу.

Выполняя эту операцию, необходимо помнить, что трубы должны войти в тройник на глубину, предусмотренную самой конструкцией тройника. С помощью напильника надо сделать фаски на кромках труб. Затем, предварительно хорошо очистив концы труб, надеть на них компрессионные прокладки (рис. 85).

Рис. 85. Разрез трубы и подготовка к соединению: 1 – место среза трубопровода; 2 – компрессионные кольца; 3 – тройник; 4 – гайки для тройника; 5 – резьба для гаек.

Труба с надетыми на нее прокладками должна туго входить в отверстия тройника. Введя концы труб до упора в тройник, необходимо зажать их гайками так, чтобы верхняя прокладка плотно прилегала к гайке (рис. 86).

Рис. 86. Соединение с помощью тройника: 1 – компрессионные кольца; 2 – тройник; 3 – гайки для тройника.
