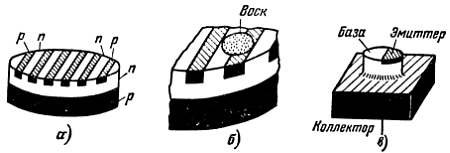

Рис. 136. Последовательные этапы изготовления меза-транзистора.
а — диффузия через решетку примеси типа р;
б — нанесение капелек воска на поверхности, образующие эмиттер и базу;
в —
Эпитаксиальный слой
Спустимся теперь с этой горы на равнину. Под этим я подразумеваю планарную технологию изготовления транзисторов, получившую очень широкое распространение, так как она позволяет подготовить на одном монокристалле тысячи штук транзисторов за один технологический цикл. Эти транзисторы позволяют также усиливать высокие частоты и получать значительные мощности.
Чаще всего такие транзисторы формируют на эпитаксиальном слое полупроводника. Что же это такое?
Коллектор должен иметь небольшое удельное электрическое сопротивление, чтобы легко пропускать ток. Следовательно, его желательно делать из полупроводника с большим содержанием примесей. База и эмиттер, наоборот, должны иметь значительно меньше примесей.
Для создания необходимой разницы богатый примесями полупроводник покрывают тонким эпитаксиальным слоем. Для этого полупроводник, например кремний, нагревают в атмосфере водорода до температуры примерно на сто градусов ниже точки его плавления. Затем температуру слегка понижают и одновременно вводят полупроводник в тетрахлорид кремния. Последний разлагается, и на поверхности полупроводника осаждается эпитаксиальный слой, состоящий из атомов кремния, расположенных в идеальном порядке кристаллической решетки. Толщина этого слоя составляет сотую долю миллиметра, а его высокая чистота определяет высокое удельное электрическое сопротивление.
Изготовление транзисторов по планарной технологии
Представим себе, что мы имеем пластину кремния, покрытую эпитаксиальным слоем. Для начала нанесем на эпитаксиальный слой изолирующий слой двуокиси кремния (рис. 137). Затем, воздействуя соответствующим химическим составом, вскроем в изолирующем слое отверстие, через которое введем в эпитаксиальный слой методом диффузии примесь типа р, например бор; этот участок с примесями будет служить базой будущего транзистора.

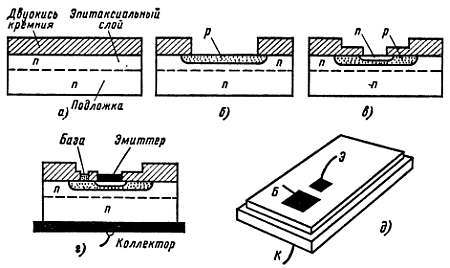

Рис. 137. Этапы изготовления транзистора по планарной технологии.
а — на эпитаксиальный слой наносят изолирующий слой двуокиси кремния;
б — в изолирующем слое создают «окно», через которое методом диффузии вводят примесь типа р;
в — после нанесения нового изолирующего слоя в нем создают
г — для доступа к зонам базы и эмиттера вскрывают отверстия, заполняемые металлом, к которому затем припаивают выводы;
д — подложку укрепляют на металлической пластинке, которая служит выводом коллектора.
Вновь покроем всю пластину изолирующим слоем двуокиси кремния и повторным химическим травлением вскроем в центре небольшое отверстие. Через это отверстие методом диффузии введем примесь типа n, например фосфор. Таким образом создают эмиттер.
Еще раз покроем всю пластину изолирующим слоем двуокиси кремния и затем вскроем в этом слое два отверстия: одно над эмиттером, а другое, расположенное в самом центре, над базой. Через эти отверстия напылением алюминия или золота создадим выводы эмиттера и базы. Что же касается вывода коллектора, то его изготовление не вызывает сложности — достаточно укрепить проводящую пластинку на нижней стороне коллектора.
Ты, Незнайкин, несомненно, заметишь, что у выполненного таким образом транзистора края переходов не имеют контакта с окружающей атмосферой; они защищены слоем двуокиси кремния, что полностью исключает возможность порчи транзистора. Двуокись кремния больше известна под названием кварца.
При желании повысить мощность планарного транзистора в принципе следует увеличивать площадь перехода эмиттер — база; для этого можно также увеличить площадь контакта между этими двумя зонами, сделав эмиттер не в виде маленького круга, а в форме звезды или замкнутой ломаной линии.
Использование светочувствительных пленок
Узнав из моих объяснений о большом количестве операций, необходимых для производства транзистора по планарной технологии, ты, Незнайкин, несомненно, думаешь, что его себестоимость должна быть очень высокой. Поэтому я спешу успокоить тебя.
За один прием изготовляют несколько десятков или даже сотен транзисторов. В производстве применяют фотолитографические методы, еще шире используемые при изготовлении интегральных схем, о которых мы поговорим в другой раз.
Запомни, что для вскрытия крохотных отверстий («окон») всю поверхность сначала покрывают светочувствительной пленкой, которая под воздействием света становится твердой и устойчивой к растворителю, используемому на следующем этапе. Таким образом, подвергшиеся засветке участки поверхности оказываются защищенными своеобразным лаком, в который превратилась отвердевшая пленка.
Как я надеюсь, ты догадался, что на пленку проецируют световые изображения участков эпитаксиального слоя, которые не должны подвергаться химической обработке. Обычно световая проекция осуществляется через объективы, позволяющие уменьшать проецируемое изображение, что способствует микроминиатюризации…
Я мог бы рассказать тебе и о других транзисторах, например полевых. Но мне не хочется утомлять тебя. Можешь выключить магнитофон.
