Н. — Это мне так нравится, что я становлюсь поклонником отрицательной обратной связи.
Отрицательная обратная связь против искажений
Л. — Раз это явление тебе так нравится, я могу сообщить, что его используют также для снижения искажений напряжений НЧ. В этом случае отрицательная обратная связь воздействует уже не на постоянную составляющую, а на переменную. Для этого переменная составляющая не отводится через конденсатор, включенный параллельно резистору отрицательной обратной связи, а пропускается по
Н. — А в чем заключаются причины возникновения искажений и какое влияние они оказывают?
Л. — Как в усилителях на лампах, так и в транзисторных усилителях могут возникнуть искажения переменных напряжений НЧ. Так, например, достаточно колебаниям анодного тока быть не строго пропорциональным колебаниям напряжения, приложенного между сеткой и катодом, и звуки окажутся искаженными. Их воспроизведение не соответствует переданному звучанию.
И что еще более важно, само качество звука может быть испорчено появлением гармоник, которых не было в первоначальном звуке в радиовещательной студни.
Н. — Что ты называешь гармониками?
Л. — Это составляющие звука, имеющие частоту в несколько раз выше его основной частоты. Наличие этих гармоник определяет тембр звучания различных музыкальных инструментов. Особенно богаты гармониками звуки скрипки, легко отличаемые от звуков флейты, имеющей одинаковую со скрипкой основную частоту. Если УНЧ порождает в переменных напряжениях гармоники, которых в них первоначально не было, то тембр воспроизводимых звуков изменяется.
Н. — Я понимаю, насколько подобные искажения опасны. А как можно с ними бороться средствами отрицательной обратной связи?
Л. — Очень просто: на вход подают в противофазе переменные напряжения, снятые с выхода. Таким образом, полученные в результате усиления напряжения подают на вход в противофазе, в результате чего искажения взаимно уничтожаются или по крайней мере значительно ослабляются.
Н. — А как практически осуществляется отрицательная обратная связь?
Схемы с отрицательной обратной связью
Л. — Сначала я покажу тебе схемы, в которых используются лампы. Отрицательную обратную связь можно создать посредством включения между катодом и отрицательным полюсом источника высокого напряжения резистора Rо.с, незашунтированного конденсатором (рис. 148, а). По нему протекает весь анодный ток. Его постоянная составляющая создает отрицательное напряжение смещения сетки, а переменная составляющая создает напряжения, противоположные тем, которые прилагаются на входе между сеткой и катодом. Таким образом снижают искажения.
Н. — Но мне кажется, что этим одновременно снижают и коэффициент усиления. Отрицательная обратная связь по своему воздействию противоположна положительной, где на вход подают напряжения, находящиеся в фазе с входными, что повышает усиление.
Л. — Да, Незнайкин, но нельзя одновременно получить хорошее звучание
А теперь я покажу тебе схему с отрицательной обратной связью (рис. 148, б), где для возвращения напряжения на сетку часть его снимают с анодного резистора Rа. Для этого через конденсатор С2 напряжение направляют на делитель Rо.с,Rа. Соотношение сопротивлений между этими двумя резисторами позволяет установить уровень отрицательной обратной связи.

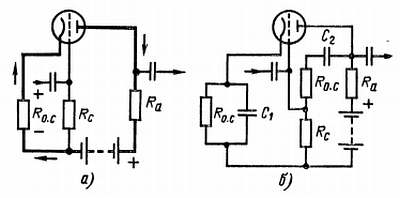

Рис. 148. Отрицательная обратная связь в каскаде на электронной лампе.
а — отрицательная обратная связь по току, создаваемая общим резистором Rо.с в цепях сетки и анода;
б — отрицательная обратная связь по напряжению, полученная благодаря подаче на сетку части переменного напряжения, выделяющегося на нагрузочном резисторе Rа. Последнее снимается с делителя, образованного резисторами Rо.с и Rа.
Н. — У меня складывается впечатление, что предыдущая схема, где отрицательная обратная связь создается резистором в цепи катода, подобна схеме транзисторного усилителя.
Л. — Ты прав. Это то, что, как в ламповых, так и в транзисторных схемах, называют отрицательной обратной связью по току, потому что она создается прохождением выходного тока.
Последняя схема на лампах, которую я тебе показал, содержит отрицательную обратную связь по напряжению. А вот как этот же способ создания отрицательной обратной связи может применяться в транзисторной схеме (рис. 149). Выходное переменное напряжение через конденсатор С передается на делитель напряжения Rо.с, Rа и часть его направляется на вход.
Рис. 149. Отрицательная обратная связь по напряжению в каскаде на транзисторе.
Н. — Ну а я направляюсь к выходу, ибо, если я приду поздно, мне придется испытать на себе отрицательную обратную связь моих родителей.
