Схема замещения (или эквивалентная схема) — схема электрической цепи устройства (или его части), отображающая ее свойства при определенных условиях. По своей сути является расчетной моделью устройства.
При использовании компьютерного моделирования мы будем применять принципиальные схемы, имеющие атрибуты схем замещения. Это позволяет создавать виртуальные модели рассматриваемых электронных устройств.
Основу подобного моделирования составляет теория электрических цепей. Электрическая цепь представляет собой совокупность соединенных определенным образом элементов, устройств и объектов, образующих путь для прохождения электрического тока.

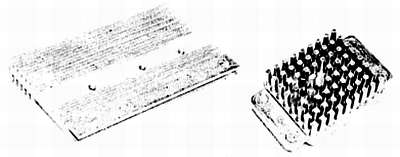

Электронные цепи, содержащие электронные компоненты (диоды, транзисторы и т. п.), являются частным

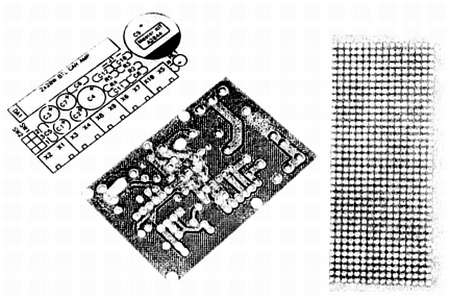

Для составления схемы, прежде всего, необходимо представить в виде схемных моделирующих элементов каждый компонент цепи, а затем соединить их определенным образом.
Компоненты цепей и соответственно их схемные модели имеют определенные характеристики (параметры, свойства). В языке схем в качестве слов используются специальные, так называемые условные графические изображения и буквенно-цифровые обозначения; упрощая, и то и другое будем называть обозначениями (УГО). Соответствие основных компонентов и их УГО частично было показано выше.
Поскольку в качестве основного теоретического инструмента в познании электроники мы избрали метод компьютерного моделирования, то и графику схем рассмотрим далее с использованием компьютера.
Не знаешь закон Ома — сиди один дома.
Поговорка
Вряд ли кто-нибудь сейчас с достоверностью скажет, откуда родился этот премудрый императив. Скорее всего, некий преподаватель физики в реальном училище или университете лет сто назад именно так в сердцах повелел незадачливому студиозу, не освоившему столь важный и простой закон.
Что ж, давайте мы сегодня воспользуемся этим советом по-своему: ведь сидя дома тоже можно постигать великие истины мироздания, сочетая «приятное с полезным». Устроимся по-рабочему. Под рукой надо иметь нехитрый инструмент, наборы электронных деталей Мастер КИТ и, конечно, обязательно — компьютер.
Начнем с простого.
Возьмем комплект Мастер КИТ NK 143 «Юный электротехник». Здесь пока еще не потребуется паяльник, так как используются простейшие разъемные клеммные соединения, но еще не вечер… Дополнительно желательно иметь простейший мультиметр (тестер). На компьютер необходимо установить схемотехническую программу Electronics Workbench («Электронная лаборатория»), лучше 5-й версии. Далее мы будем называть ее сокращенно программа EWB. При установке программы желательно выбрать европейский стандарт УГО схемотехнических обозначений в DIN, к которому ближе российские ГОСТы (рис. 38).
Рис. 38. Окно установки стандарта УГО (EWB)
Необходимые приготовления сделаны: реальный мир «железа» — наборы Мастер КИТ и «виртуальный» мир — программа EWB готовы к нашим услугам. Мы вольны свободно перемещаться во времени и пространстве.
Вернемся на некоторое время к достопочтенному господину Георгу Симону Ому, преподававшему математику и физику в г. Кельн в далеком XVIII веке. Ему пришлось преодолеть громадные экспериментальные трудности (несовершенные источники тока, отсутствие электроизмерительных приборов и т. п.). Составляя цепи из различных проводников, он устанавливает взаимосвязь между напряжением и током на участке электрической цепи, названную позже его именем. Конечно, у Ома были непосредственные предшественники, среди них которых в первую очередь надо отметить первого
Радиолюбители всегда вспоминают Ома, так как значения номиналов одного из самых распространенных компонентов электрических цепей резисторов измеряются именно в омах. Вот просто был когда-то всего лишь один Ом, а теперь, пожалуйста, пачками: и тысячи Ом (килоОм), и миллионы Ом (МегаОм) и еще больше, или, наоборот, много меньше.
Величину протекающего тока Ом оценивал по отклонению магнитной стрелки. Эти исторические опыты можно теперь с легкостью воспроизвести на вышеуказанном комплекте Мастер КИТ.
Физический эксперимент
Бросая в воду камешки, смотри на круги, ими образуемые; иначе таков бросание будет просто забавою.
Кузьма Прутков. Афоризм № 156
Наш комплект Мастер КИТ «Юный электротехник» имеет чуть меньший номер: NK 143, но глубина мысли, при работе с ним, должна соответствовать бессмертному афоризму.
Соберем простейшую электрическую цепь, показанную на рис. 39.
Рис. 39. Простая электрическая цепь Мастер КИТ NK143 «Юный электротехник»
Здесь миниатюрная лампочка накаливания присоединяется через клеммную колодку к батарее. В результате образуется замкнутая последовательная электрическая цепь — контур. Его можно мысленно обойти от положительного полюса батареи «+» через соединительный провод, нить накала, провода, идущие к отрицательному полюсу «-», и, пройдя «внутри батареи», вернуться к исходной точке «+».
Направление этого обхода принимается за положительное направление тока в данной цепи. Ом мыслил механическими понятиями и считал, что так течет некоторая «электрическая жидкость». Напряжение — ее напор, ток — ее поток. Источник тока также характеризуется в терминах механики — «электродвижущая сила» (ЭДС).
Введя некоторую величину, названную сопротивлением, Ом получил закон, который, нисколько не умаляя его заслуг, можно было бы назвать «законом водопроводчиков». Авторская формулировка была весьма витиевата: «Величина тока в гальванической цепи пропорциональна сумме всех напряжений и обратно пропорциональна сумме всех приведенных длин». Под «приведенными длинами» и скрывалось сопротивление. Теперь же, в простейшем случае, не мудрствуя лукаво, делят «вольты» на «амперы» и получают «омы» или составляют другие тождественные комбинации из названных ученых господ. Эти три господина всегда вместе, как три мушкетера: «Один за всех и все за одного». Недаром в «электрической азбуке», вместо «аз, буки, веди» значится: «ампер, вольт, ом». Это настолько ходовые величины, что есть даже комбинированный прибор: «ампер-вольт-омметр», название которого сокращают панибратски до «авометра».
Виртуальный эксперимент
Купите себе удобный стул. Вам наверняка придется много сидеть.
Люк Эхерн. «Создание компьютерных игр»
Проведем теперь компьютерный анализ процессов в рассмотренной выше цепи. Для этого составим ее модель из источника и лампочки, воспользовавшись набором элементов компьютерной программы EWB. Этот эксперимент, проводимый на компьютере, назовем виртуальным (воображаемым), он будет моделировать поведение реальной цепи. Опишем кратко последовательность виртуального эксперимента.
