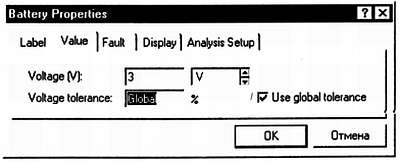

Сопоставляя результаты реальных и виртуальных экспериментов, видим, насколько прозорлив был господин Ом. В то же время обратим внимание и на расхождение в наших реальных опытах и виртуальном эксперименте: сопротивление реальной лампы, измеренное омметром, оказывается ниже чем то значение, которое получается делением «вольтов» на «амперы» у горящей лампы. Читателя, который все же посещал школу и открывал учебник физики, это вряд ли удивит, так как он знает, что сопротивление проводников растет с ростом температуры. И он уже давно обратил внимание на то, что лампы накаливания перегорают чаще всего в момент их включения. На досуге можно также провести и другие опыты с данным набором и
Электроника с паяльником
Инструменты
Дитя любит ласку, а станок — смазку.
Из пословиц «О труде»
В зависимости от сложности конструкции и степени завершенности ее отдельных узлов, возможно, понадобится самый разнообразный радиомонтажный, слесарный и иной инструмент (рис. 43).
< image l:href="#"/>Рис. 43. Инструмент радиолюбителя (слева направо): пассатижи, отвертка шлицевая, отвертка крестообразная, скальпель, пинцет, бокорезы, паяльник.
На первых же порах достаточно иметь плоскогубцы и бокорезы (или одни пассатижи), а также несколько отверток крестовых и плоских (шлицевых). В хирургии внутренних органов устройств не помешает медицинский пинцет и скальпель (или, на худой конец, самодельный нож из обломка ножовочного полотна). Ну, и конечно же, особая статья паяльник и все, что к нему требуется (но об этом будет рассказано дальше). При самостоятельном изготовлении печатных плат этим хозяйством, конечно же, не обойтись. Вообще же, инструмент заводится постепенно и пополняется по мере необходимости.
Для наладки устройств могут понадобиться и разнообразные приборы.
Измерительные приборы
Одни лапти без меры плетутся, да на всякую ногу приходятся.
Пословица
Трудно переоценить значение измерений в радиолюбительской практике. Не иметь необходимых приборов и не уметь грамотно пользоваться ими — это все равно, что работать с устройством, завязав глаза.
Наиболее ходовыми приборами являются электроизмерительные приборы: вольтметры и амперметры. Как правило, их объединяют в один универсальный прибор, называемый по-разному: авометр, тестер или мультиметр. По принципу обработки сигнала прибор может быть аналоговым со стрелочным индикатором или цифровым с жидкокристаллическим (или иным) дисплеем.
Выбор измеряемой величины, установление необходимых пределов измерений и способа подключения прибора требуют известной доли аккуратности. При использовании приборов нужно обращать внимание на род тока (постоянный или переменный), и на постоянном токе стрелочные приборов надо подключать по правилу: «плюс к плюсу», амперметр в разрыв цепи, а вольтметр параллельно ее участку (например, компоненту).
В современных цифровых мультиметрах полярность и предел измерений устанавливаются автоматически, и имеется возможность измерять: напряжение, ток, сопротивление, индуктивность, емкость, частоту и ряд других функций (рис. 44, а).
Рис. 44. Измерительные
а — цифровой мультиметр; б — виртуальные приборы программы EWB. Некоторые нехитрые приборы можно сделать и самостоятельно (см. дальше).
Большие возможности открываются при использовании осциллографа или компьютера, который с помощью специальных плат и программ можно превратить в любой самый сложный прибор. Подобные приборы также называют виртуальными, так как обработка сигнала и имитация лицевой панели с органами управления и отсчетными устройствами выполняются на ПК. Для этого, в простейшем случае, в качестве АЦП (аналого-цифрового преобразователя) сигналов используется звуковая карта самого компьютера и в Интернете подбирается подходящая программа. Однако делать это рекомендуется, уже после приобретения некоторого опыта в электронике и компьютерах.
В программе EWB также имеются виртуальные приборы, некоторые из которых показаны на рис. 44, б но они не имеют физических входов и «обслуживают» только виртуальные схемы. Как работать с этими приборами будем знакомиться по мере необходимости.
Самое дорогое у человека — это жизнь.
Она дается человеку один раз…
Н. Островский. «Как закалялась сталь»
При работе со схемами средней и большой мощности, в которых при возникновении неисправностей может произойти сильный взрыв, вам необходимо надевать защитные очки или обычные очки с безопасными линзами.
Также стоит держать под рукой огнетушитель.
Боб Пиз, главный ученый National Semiconductor Corp.
Закаленное житейскими невзгодами племя наших радиолюбителей этими американскими штучками (или шутками) не испугаешь: это племя пытливое и упорное, готовое на все. Хотя в разумных пределах технику безопасности, как и уголовный кодекс (вспомните О. Бендера), надо уважать.
Работа с «Электричеством» требует аккуратности и внимания: с ним надо обходиться уважительно, на Вы, тогда оно будет Вашим неразлучным помощником и другом. Панибратство и шапкозакидательство здесь неуместны.
Всегда надо иметь в виду три аспекта: собственную безопасность, безопасность окружающих, в том числе и тех, кто кроме Вас будет пользоваться Вашими поделками, и безопасность самой аппаратуры.
Все электроустановки с напряжением выше 42 В считаются опасными и их нетоковедущие части должны быть заземлены. Надо избегать касания оголенных токоведущих частей, находящихся под напряжением.
Безопасность при работе с силовым электрообрудованием, машинами и бытовыми приборами достигается применением специальных устройств защитного отключения (УЗО).
Крайне тщательно должны быть выполнены и эксплуатироваться устройства, содержащие бестрансформаторные источники питания. Надо помнить, что конденсаторы большой емкости могут длительное время после выключения аппаратуры сохранять электрический заряд. Без особой надобности «не ковыряйтесь» в установках, когда они включены в сеть. Следите за исправностью изоляции проводов и рабочих инструментов.
