Для наглядного представления работы модели выберем для передачи какой-либо простой сигнал. Есть много интересных сигналов. Например англичане на ВВС (Би-Би-Си), во время Второй мировой войны начинали некоторые передачи не звуками Биг-Бена, а вступлением к знаменитой Пятой симфонии Бетховена: «ТА-ТА-ТА, ТА-А-АМММ». Эти — «три точки, тире», в переводе с кода Морзе, означают латинскую букву «V», символ победы «Victory». Композитор и не подозревал, что его «симфония Судьбы», начинающаяся, по словам Гете, как бы энергичным стуком Судьбы в дверь, получит такое прочтение в музыке морзянки.
Применительно к радиолюбительству уместнее начать с общего вызова «СQ CQ CQ». Это призыв к радиообмену: «Всем Всем Всем», принятый радиолюбителями, работающими
Примем в качестве частоты «несущей» 135,75 кГц, лежащую в длинноволновом диапазоне 135,7…136,8 кГц, разрешенном к использованию радиолюбителями. (Моделирование в КВ-диапазонах приводит к трудностям работы программы, и даже с принятой частотой результаты будут наблюдаться не в «реальном времени», а с большим замедлением.)

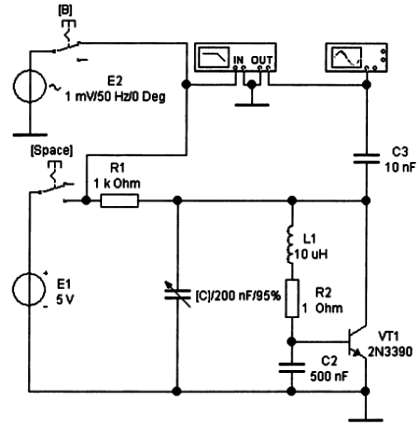

Во-первых, соберем простейший радиочастотный генератор, на транзисторе VT1 (рис. 81).
Рис. 81. Радиочастотный генератор
Генератор собран по одной из популярных схем «трехточки» Колпитца (Colpitts Oscilator), являющейся автогенератором с емкостной обратной связью. Колебательный контур L1-C2-C здесь соединен с усилительным элементом транзистором в трех точках: отсюда — название, аналогично соединяют контур и с генераторной лампой. Для расчета резонанса в этом параллельном контуре надо в формуле Томсона (см. выше) подставлять емкость в виде СхС2/(С+С2). Конденсатор С2 формирует на базе сигнал обратной связи и от его выбора по отношению к С зависит выполнение условий самовозбуждения в системе. Сделав предварительные прикидки, дальнейший подбор можно провести, экспериментируя с моделью. Для этого в верхней части схемы на рис. 81 собрана цепь с источником переменного напряжения Е2, подключаемого через ключ [В] ко входу контура и зажиму IN Боде-плоттера. Выходной сигнал с контура через конденсатор связи С3 подается на зажим OUT плоттера и вход А осциллоскопа. Держа ключ питания генератора [Space] разомкнутым, а ключ (В) замкнутым, получаем АЧХ контура (рис. 82).

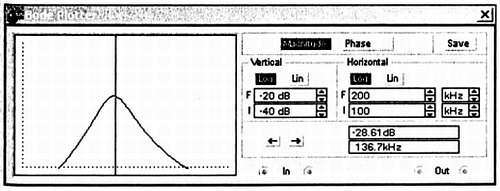

Рис. 82. АЧХ генератора
Варьируя емкость [С], добиваемся совмещения резонансного пика с требуемой частотой.
После этого выключаем ключ [В] и переходим к наблюдению работы генератора на осциллоскопе (рис. 83, а), включив ключ [Space).

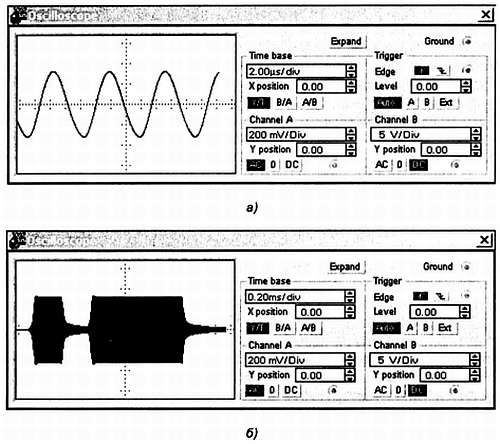

Рис. 83. Осциллограммы сигналов радиочастотного генератора:
а — непрерывная генерация; б — телеграфная модуляция
Увеличив длительность развертки с 2 мкс/дел до 0,2 мс/дел, и включая и отключая питание генератора ключом [Space], получим аналог телеграфного манипулирования ключом в виде радиоимпульсов определенной длительности и промежутком между ними (рис. 83, б). Нарастание и спад колебаний (переходные процессы в автогенераторе) определяются добротностью контура и в модели, чтобы их уменьшить, контур «загрублен» резистором R2.
Дополнительно следует отметить «не задокументированные» эффекты в работе программы: включение двух источников Е1 и Е2 в зависимости от величины R2 и характера Е2 приводит к изменению условий самовозбуждения,
Являются ли эффекты, наблюдаемые при моделировании самовозбуждения, компьютерными артефактами («искусственно сделанный») или проявляются и в реальных автогенераторах, не проверялось. Да и схемы реальных модуляторов гораздо сложнее, например, в биполярных транзисторах модулируют ток базы или цепь коллектора с помощью специального модулирующего трансформатора. Вообще же, полученная картина показывает лишь принцип: работать с клавишей вместо телеграфного ключа — это все равно, что использовать для этих целей звонковую кнопку. Поэтому в дальнейших моделях придумаем что-нибудь поостроумнее.
Поскольку мы работаем на ПК, то создадим виртуальный сильно упрощенный вариант «эхо-репитера» (комплекс аппаратов, позволяющий записывать и передавать информацию в эфир), иллюстрирующий идею амплитудной телеграфии.
Для исследования репитера соберем схему (рис. 84, а), в которой в качестве электронного ключа будем использовать генератор цифровых слов WG (Word Generator). Этот прибор выбирается в панели Instruments по его пиктограмме
Рис. 84. Генерирование телеграфного радиосигнала:
а — схема виртуального передатчика; б — программирование генератора слов; в — окно редактирования перемножителя сигналов; г — осциллограммы сигналов
После двойного щелчка ЛКМ по схемному изображению генератора WG (рис. 84, а) откроется его лицевая панель с установочными и управляющими кнопками (рис. 84, б). На выходах генератора можно получить коды шестнадцатиразрядных двоичных слов, выбираемых на пользовательской панели.
Для набора слова надо щелкнуть ЛКМ в соответствующем разряде экранного буфера (заполненного нулями) и набрать с клавиатуры соответствующую цифру 0 или 1, стоящую в данном разряде. Дальше, как при печати таблиц, лучше пользоваться клавиатурой. Все комбинации задаются в шестнадцатеричном коде. Номер редактируемой ячейки показывается в окошке Edit блока Address, при этом верхняя ячейка всегда считается нулевой.
Следующее окошко Current показывает номер текущей ячейки, кодовая комбинация с которой в данный момент поступает на выход генератора. В окошках Initial и Final указываются соответственно номер начальной и конечной ячеек, в которые заносится информация. В схемном компоненте WG (рис. 84, а) этим показаниям соответствуют уровни напряжения на 16 нижних выводах. С этих выводов поразрядные сигналы по подключенным к ним проводам (шине) подаются на соответствующие цифровые узлы.
