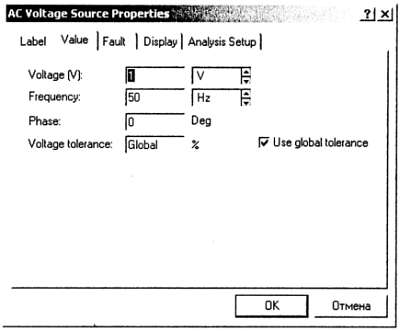

Рис. 66. Окно установки параметров генератора в EWB

Основными характеристиками контура являются амплитудно-частотная характеристика (АЧХ) и фазочастотная характеристика (ФЧХ). Для получения этих характеристик в программе EWB предусмотрен специальный виртуальный прибор: Боде-плоттер.

Соберем схему согласно рис. 67. Исследуемый контур L1C1 подключен к генератору Е1.

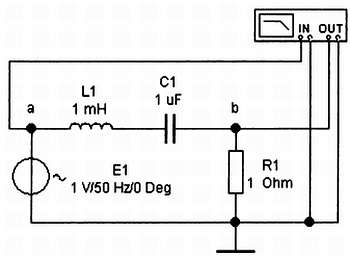

Рис. 67. Модель

последовательного колебательного контура в EWB

Боде-плоттер выбирается в группе

Instruments (инструменты) по пиктограмме

. Вход плоттера IN на условном графическом изображении прибора

надо соединить со входом контура, а его выход OUT с источником выходного сигнала (подсобного измерительного резистора R1, вносящего небольшие потери). Для получения частотных характеристик после сборки схемы необходимо вызвать изображение лицевой панели, дважды щелкнув ЛКМ по условному графическому изображению прибора.

По умолчанию, в появившемся полном изображении лицевой панели прибора (см. рис. 68), кнопки

(амплитуда) и

(логарифмический масштаб) находятся в «утопленном» положении. Для наблюдения АЧХ надо лишь в вертикальной и горизонтальной развертках произвести установки диапазонов моделирования по амплитуде и частоте F (от First — начальное значение) и I (от In — конечное значение), а затем нажать на кнопку, включающую моделирование.

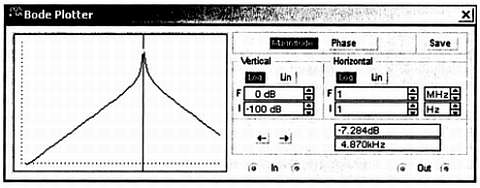

Рис. 68. АЧХ последовательного колебательного контура в EWB

При проведении моделирования частота входного возбуждающего колебания генератора «свиппируется» (последовательно изменяется) в выбранном диапазоне программным путем автоматически.

Далее для наблюдения ФЧХ надо «утопить» кнопку

 (фаза) и аналогично предыдущему установить начальное F и конечное I значение фазы, а затем включить моделирование. В результате на экране виртуального схемного прибора получаем вначале АЧХ, а затем ФЧХ (рис. 69).

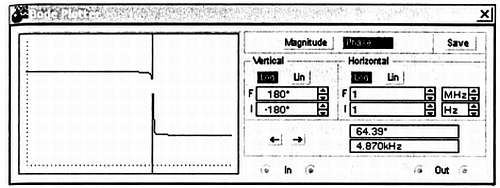

Рис. 69. ФЧХ последовательного колебательного контура в EWB

Для проведения количественных измерений на этих графиках можно воспользоваться вертикальной визирной линией, перемещаемой из левой части экрана курсором или кнопками с изображением стрелок

,

находящимися на лицевой панели виртуального схемного Боде-плоттера. Соответствующие отсчеты в цифровой форме для точки пересечения визира с линией графика возникают в нижних окошках лицевой панели прибора (рис. 68, 69).

Программа EWB позволяет получить частотные характеристики, сведенными на один экран. Для этого, после установки диапазонов и проведения моделирования, надо нажать на пиктограмму

 Display Graphs (график на дисплее). В результате получатся графики резонансной АЧХ (рис. 70), где Gain — коэффициент усиления, выраженный в децибелах, и ФЧХ (рис. 70), где ^Phase — фазовый угол, выраженный в градусах (Degrees).

Рис. 70. АЧХ и ФЧХ последовательного колебательного контура в EWB

В верхней части панели Analysis Graphs имеется набор инструментов для редактирования полученных графиков.

«Пересоединив» катушку и конденсатор, получим параллельный контур (рис. 71).

Рис. 71. Модель параллельного колебательного контура в EWB

Дадим команды на моделирование, аналогично предыдущему случаю, и получим АЧХ и ФЧХ (рис. 72), обратные предыдущим.

Рис. 72. АЧХ и ФЧХ параллельного колебательного контура в EWB

По АЧХ не трудно определить собственную (резонансную) частоту и добротность контура; изменяя параметры элементов контура, можно проследить за изменениями этих характеристик.

Моделирование контура радиоприемника Мастер КИТ NK105

Радиоприемник работает в диапазонах длинных, средних или коротких волн с хорошим качеством звучания и выходной мощностью до 1 Вт. Напряжение питания устройства 9 В. Размеры печатной платы: 38x32 мм. Внешний вид радиоприемника показан на рис. 73. Принципиальная электрическая схема радиоприемника показана на рис. 74.

Рис. 73. Внешний вид радиоприемника Мастер КИТ NK105

Рис. 74. Принципиальная схема радиоприемника Мастер КИТ NK105

Это детекторный радиоприемник прямого усиления сигналов с AM. Нас в нем интересует сейчас входной контур, образованный катушкой на ферритовом стержне с индуктивностью L и конденсатором С2 = 120 pF.

Конденсатор С1 = 1.5 nF служит для емкостной связи с внешней антенной.
