– динам, ход опорн. катков, мм 325

– опорные катки ... сдвоенные с наружним обрезинованием

– поддерживающие катки с внутренней аммортизацией

Запас топлива, л 1200+400

Удельная мощность, л.с./т 18,9

Максимальная скорость, км/ч 60

Запас хода, км 500

Преодолеваемые препятствия:

– подъем, град 30

– брод, м 1,2 (с ОПВТ -5)

Бронирование противоснарядное комбинированное с навесной динамической защитой, состоящей из 227 навесных контейнеров динамической защиты (из них 61 на корпусе) Средства постановки дымзавес:

– за счет

двигателя ТДА

– система пуска гранат 8х902Б "Туча"

Экипаж, чел 3

Вооружение:

Тип орудия 125-мм пушка 2А46М

– разработчик Уралтрасмаш

– изготовитель ПО "Баррикады"

– боекомплект, выстрелов 45

Комплекс управляемого вооружения 9К120

– разработчик КБП

– ракета 9М119, 9М119М

– дальность стрельбы, м 100-4000

– система наведения по лазерн. лучу

Зенитный пулемет 12,7-мм НСВ

– боекомплект, патронов 300

Спаренный пулемет 7,62-мм ПКТ

– боекомплект, патронов 2000

Система управления оружием 1А40-1

Прицел-дальномер лазерный ТПД-К1

Прицел-прибор наведения:

Тип 1К13-49 "Неман"

Дальность, м:

– опознования днем 5000

– опознования ночью 500

– стрельбы управл. ракетой 4000

Увеличение, крат.:

– днем 8

– ночью 5,5

Угол поля зрения, град.:

– днем 5

– ночью 6,7

Точность стабилизации линии визирования в гризонтальной и вертикальных плоскостях, мрад 0,25

Стабилизатор вооружения 2-х пл. 2Э42-2

– изготовитель Ковровский электромеханический завод

– время непрерывной работы, ч 4

– масса, кг 225

Радиостанция Р-173

Радиоприемник Р-173П

Танковое переговорное устр Р-174

¹ "Военный парад" июль-август 1997

² T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

³ М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

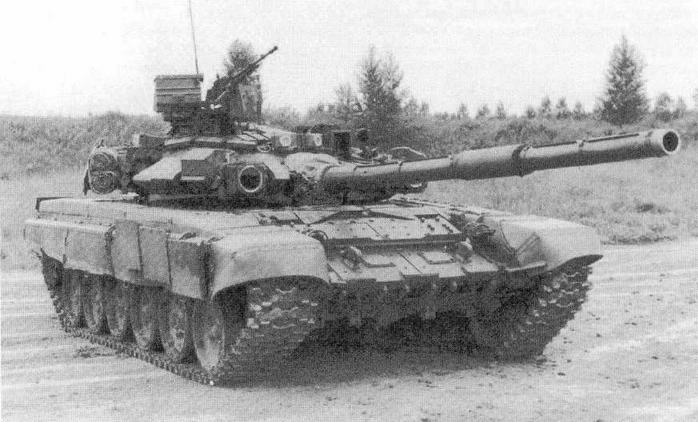

Основной танк Т-90С 1 3 8 ("объект 188" 5 6)

Танк создан в Уральском КБТМ (главный конструктор В.И.Поткин 4) на базе танка Т-72Б с учетом возросших требований современного боя, основной упор был сделан на повышение боевой эффективности. В частности система управления огнем была доведена до уровня танка Т-80У. Танк разрабатывался с 1985 г. Первоначально "объект 188" имел официальное наименование Т-72БУ (Т-72Б усовершенствованный) 6. На танке Т-90С (наименование "объекта 188" после принятия на вооружение) отделение управления размещено в передней части корпуса, боевое отделение - в центральной, моторно-трансмиссионное с поперечным расположением двигателя - в кормовой. Корпус танка Т-90 сварной, днище штампованное,

верхняя лобовая деталь многослойная со встроенной динамической защитой 6. Башня литая с комбинированной броней в передней части, на ней установлены блоки динамической защиты.

На танке установлена 125-мм гладкоствольная пушка повышенной точности стрельбы с встроенной системой выверки и быстросъемным стволом. Из пушки - пусковой установки применяются как обычные снаряды, так и управляемые ракеты. Ракеты танк может применять с места и с хода при скорости до 30 км/ч по неподвижным и движущимся целям на дальностях от 100 до 5000 м. В качестве дополнительного вооружения на танке установлен спаренный с пушкой 7,62-мм пулемет и 12,7-мм зенитно-пулеметная установка закрытого типа.

На танке Т-90 установили модернизированный комплекс управления оружием 1А45Т "Иртыш" от танка Т-80У. В комплекс входят система управления оружием 1А42, комплекс управляемого вооружения 9К119 "Рефлекс" (выстрелы ЗУБК14 и ЗУБК20), другие системы. В систему управления огнем входят: прицел-дальномер - прибор управления с двухплоскостной стабилизацией поля зрения и цифровым баллистическим вычислителем, ночной прицел наводчика - оптико-электронный или тепловизионный, дневно-ночной прицельный комплекс командира, дублированное управление огнем, целеуказание наводчику от командира, устройство встроенной выверки прицела. Комплекс управляемого вооружения обеспечивает стрельбу управляемой ракетой с хода, с места и с коротких остановок.

ТанкТ-90С оснащен комплексом оптико-электронного подавления противотанковых управляемых снарядов с полуавтоматическими системами наведения - ТШУ-1 "Штора-1", системой автоматического кругового обзора, обнаружения и защиты танка от противотанковых снарядов с лазерными головками самонаведения, выносным датчиком ветра ДВЕ-БС, баллистическим вычислителем 1В528-1, ночными приборами ПНК-4С, ТКН-4С, ТВН-5, системой управления зенитным пулеметом 1Ц29 со стабилизацией в вертикальной плоскости. Комплекс оптикоэлектронного подавления обеспечивает противодействие ПТУР с обратной связью по трассеру и ПТУР с лазерными головками самонаведения. Он усилен системой обнаружения лазерного облучения.

Танк Т-90 имеет: защиту от бронебойных подкалиберных снарядов и кумулятивных средств поражения; встроенную динамическую защиту; противорадиационную защиту; коллективную защиту от ОМП; быстродействующее противопожарное оборудование; мероприятия по повышению противоминной стойкости; камуфляж.

Основные данные така Т-90С

Состояние на вооружении с 1993 года 4

Разработчик Уральское КБТМ 4

Изготовитель .... ГПО "Уралвагонзавод"1 3

Производство ... серия с ноября 1993 года6 (с начала 90-х годов 3)

Боевая масса, т 46,5+2% 2 3 4 7

Длина, мм:

– с пушкой вперед 9530 2
