Расчеты конструктору

Гаврилов Сергей

.r1=(0,8*d)+rv… Радиус сопряжения R1.

.uv=55-(60/z)… Половина угла впадины « а » в градусах.

.us=18-(56/z)… Угол сопряжения « b » в градусах.

.uf=90-((180/z)+uv+us)… Половина угла зуба « f » в градусах.

.e=0,03*t… Смещение центров дуг впадин « е ».

.x1=(0,8*d)*(sin(uv))… Координаты точки О1.

.y1=(0,8*d)*(cos(uv))… Координаты точки О1.

.x2=1,24*d*(cos(180/z))… Координаты точки О2.

.y2=1,24*d*(sin(180/z))… Координаты точки О2.

Радиус головки зуба R2:

.r2=(d*((1,24*(cos( uf )))+(0,8*(cos( us )))-1,3025))-0,05…

…

.ctg( a ) = tan ( 90 – a )…

Перевод приведен для справки..

Контрольный расчет:

Задано:

Число зубьев звездочки = 5,0.

Шаг цепи = 50,0.

Диаметр ролика цепи = 36,0.…

Диаметр делительной окружности = 85,065081.

Диаметр окружности выступов = 98,819096.

Диаметр окружности впадин = 48,78508084.

…

Радиус впадин = 18,14.

Радиус сопряжения R1 = 46,94.

Радиус головки зуба R2 = 26,17752.

Половина угла впадины ( угол альфа ) = 43,0.

Угол сопряжения бета = 6,80.

Половина угла зуба ( угол фи ) = 4,20.

Смещение центров дуг впадин E = 1,5.

Координаты точки О 1:

Координата Х 1= 19,64155.

Координата Y 1 = 21,0629866.

Координаты точки О 2:

Координата Х 2 = 36,1145186.

Координата Y 2 = 26,23873.

…….

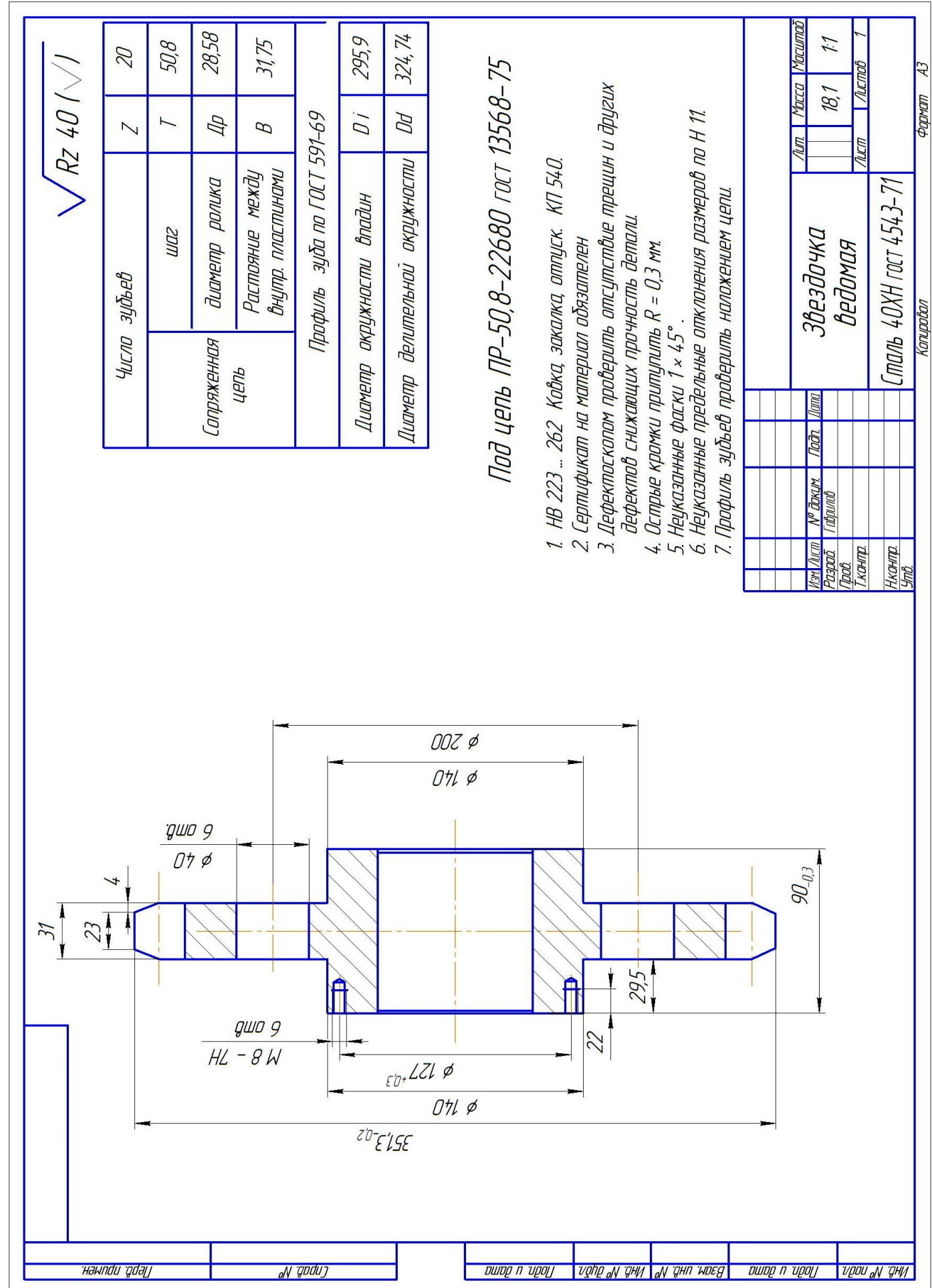

Чертеж приведен для примера. Важно добавить в тех.условиях « Профиль зуба проверить наложением цепи. ».

Прорисовку профиля зуба с размерами профиля на чертеже делают только по требованию цеха – изготовителя. Обычно достаточно указать « профиль звездочки по ГОСТ 591-69. » и ГОСТ и марку цепи.

## « Чертеж звездочки » Ссылка:

Ссылка Studenty.zip : https://disk.yandex.ru/d/orKSVHysYSMK0Q

Studenty.zip : CRC 32 = 77d05e10… Объем -= 77,916,434....

……..

Ссылка Студенту.zip : https://disk.yandex.ru/d/Rbo3M49TP3xMdg

Студенту.zip: CRC 32 = E76A2853… Объем -= 152458350…

…..

В браузере, в адресной строке удалить адрес, который там стоял и вставить скопированный адрес ссылки.

Щелкнуть по ссылке – подтвердить « Посетить ». На странице Яндекс диска нажать « Скачать » « Сохранить ».

Затем – Показать ход загрузки. Браузер пишет « Обычно такие файлы не скачиваем ». Щелкаем правой клавишей мыши – командуем « Разрешить загрузку ». Файл загружается в стандартную папку « Загрузки ».

Для контроля проверить размер файла и CRC32.. Затем распаковать в свою папку.

Расчет CRC32 по программе HashTab_v6.0.0.34 …https://hashtab.ru/…

Расчет пружины сжатия.

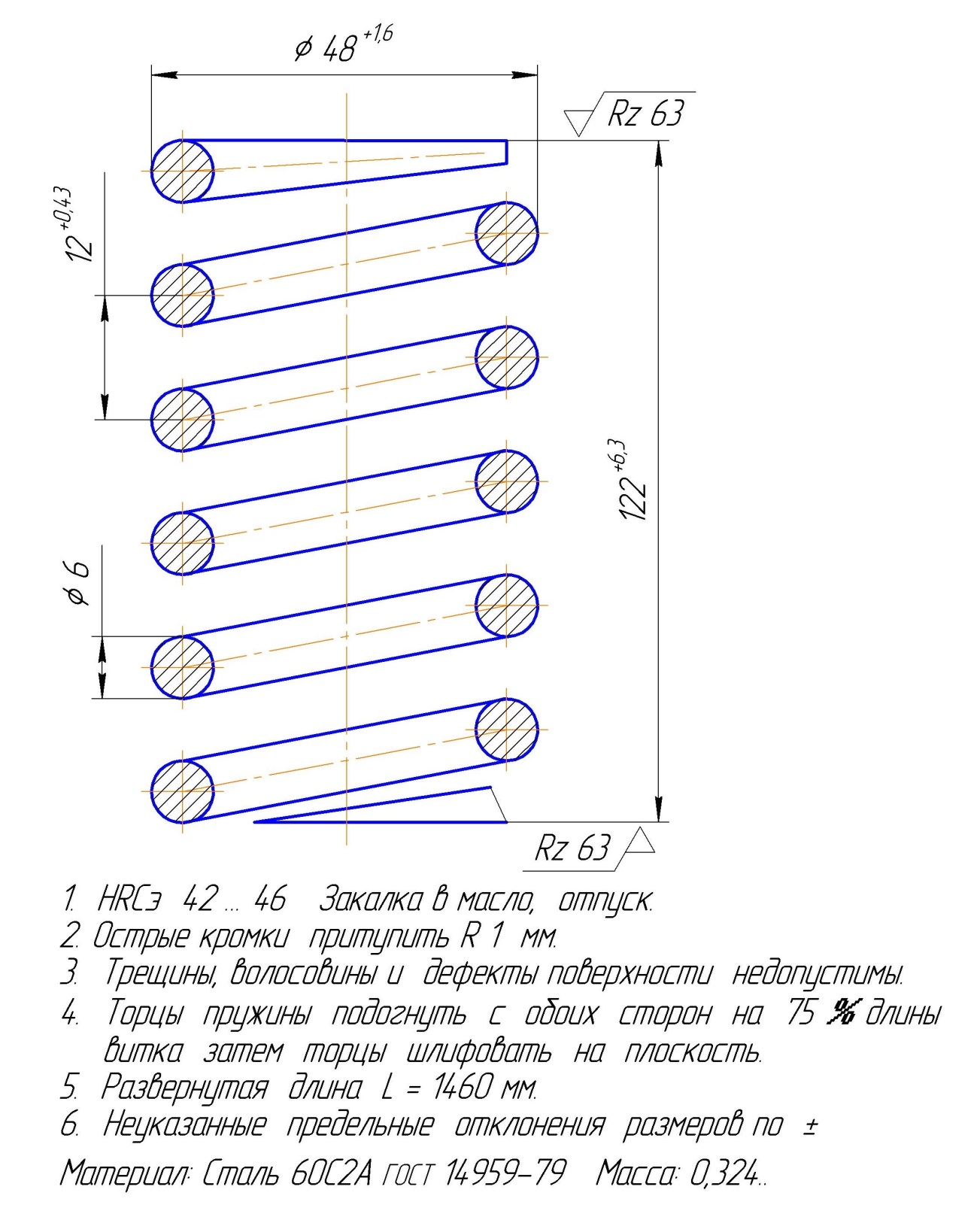

Для примера

приведен рабочий чертеж пружины сжатия:

Наружный диаметр = 48 мм.

Диаметр проволоки = 6 мм.

Шаг витков = 12 мм.

Свободная длина = 124 мм.

Макс. нагрузка = 100 кгс.

Осадка под макс. нагр. = 56 мм.

…

Выполним проверочный расчет пружины сжатия:

Расчет пружины сжатия ( проверочный ).

Пружины сжатия различают по классам:

Первый класс – циклическая нагрузка на Пять миллионов циклов.

( по Анурьеву выпуска 2001 г. – Десять миллионов циклов ).

Выполняют из сталей 60С2А и 65С2ВА ГОСТ 14963-69 HRC 46 … 52.

и из стали 50ХФА ГОСТ 14963-69 HRC 44 … 50.

допускаемое касательное напряжение для этих сталей не более 56 кгс/кв.мм.

Второй класс – циклическая нагрузка на Сто тысяч циклов.

Стали те же самые, HRC без изменений – ( напряжение увеличено ).

Допускаемое касательное для этих сталей в этом классе не более 96 кгс/кв.мм.

Соударения витков для этих классов не допускается.

Третий класс – циклическая нагрузка на Две тысячи циклов.

Стали те же самые, HRC 53 … 57 – ( напряжение увеличено ).

Допускаемое касательное для этих сталей в этом классе не более 135 кгс/кв.мм.

Все размеры в расчете в миллиметрах – материал – сталь : плотность q = 7,95 т/куб.м.

…………

Расчет параметров пружины сжатия

Исходные данные:

Наружный диаметр пружины d = 48..

Диаметр проволоки пружины dp = 6..

Шаг навивки пружины tp = 12..

Полный ход пружины до выборки зазоров между витков ws = 56..

Рабочее усилие на пружину p2 = 100 кгс..

.....

Расчет:

.do=d-dp… Средний диаметр.

.z=dp*dp*dp*dp*1000/(do*do*do)… Жесткость одного витка..

Жесткость одного витка z = 17,4927 кгс/мм.

.c=do/dp…

.k=(((4*c)-1)/((4*c)-4))+(0,615/c)…

Коэф. К = p1=(tp-dp)*z … Gsf = 461030/2725231222…|

Усилие при полном сжатии одного витка p1 = 104,9563 кгс.

.tk=8*k*p1*do/(Pii*dp*dp*dp)…

Касательное напряжение при полном сжатии витка tk = 63,0309 кгс/мм² .

.tk1=8*k*p2*do/(Pii*dp*dp*dp)…

Касательное напряжение при рабочем усилии tk1= 60,0545 кгс/мм² .

L1v=p2/z…

Деформация одного витка при рабочем усилии L1v = 5,7167 мм.

.с = sqrt ((Pii*do*Pii*do)+(tp*tp))… Квадрат гипотенузы.

Вариант № 1.

Пружина с подогнутыми витками – но без подшлифовки крайних витков.
