В первой части своего труда Чарновский классифицирует различные возможные подводные суда в зависимости от формы их корпуса, назначения и размерений. Он считал, что корпуса подводных судов могут иметь форму рыбы, либо цилиндра. Первые, по его мнению, пригодны для плавания на больших глубинах, вторые — на мелководье.

Рассуждая о требованиях, предъявляемых к подводным судам, Чарновский руководствовался прежде всего положениями гидродинамики, с которыми, несомненно, он был знаком. Так, исходя из этих положений, он считал, что наилучшие для подводного плавания суда — суда с цилиндрическим корпусом, отношение длины к ширине у которых не превышает шести. Заметим, что

мнение Чарновского не расходится с мнением современных исследователей вопросов гидродинамики подводных судов. Изобретатель считает, что носовую оконечность корпуса подводных судов следует выполнять в виде затупленного конуса. По его мнению, корпус любого подводного судна должен быть обтекаемым, а для обеспечения наибольшей подводной скорости хода на корпусе необходимо довести до минимума наличие выступающих частей. Доказывая это, он ссылается на форму тела рыб и морских животных.

В зависимости от размерений изобретатель подразделял все подводные суда на малые — до 3 т водоизмещения, средние — до 50 т и большие — до 1000 т.

В качестве материала для постройки корпусов подводных лодок Чарновский рекомендует применять только металлы, так как считает, что по своей прочности, упругости и иным качествам они превосходят все другие известные ему строительные материалы. Он указывает,, что наличие в России большого количества железных и медных руд открывает перспективы для развития отечественного подводного судостроения. Следует отметить, что в те времена в России никто не предполагал о возможности применения металлов для создания каких-либо судов, тем более подводных.

Далее Чарновский подробно описывал конструкцию спроектированной им средней подводной лодки, предназначавшейся для подводных атак на вражеские корабли при помощи особого оружия, названного изобретателем «истребительным аппаратом». Кроме того, Чарновский рассчитывал, что эта лодка сможет скрытно высаживать диверсионные партии в тылу противника.

При длине около 10 ж, ширине и высоте по 2 ж в районе миделя водоизмещение подводной лодки должно было достигать 25 т. Глубина погружения примерно до 20 ж, скорость подводного хода один узел. Экипаж 30—35 человек.

Корпус лодки представлял цилиндр с оживально-кони-ческой носовой оконечностью. Кормовая часть заканчивалась плоской транцевидной переборкой, к которой подвешивался вертикальный руль. Изобретатель считал, что такая форма корпуса обеспечит лодке не только наибольшую подводную скорость хода, но и даст возможность удобно расположить устройства, снаряжение и экипаж.

Набор корпуса — конструкция из продольных и поперечных связей, выполненных из полосового железа и скрепленных между собой винтами. По идее, такой набор был прообразом той продольно-поперечной системы корабельного набора, которая впоследствии прочно вошла в отечественное кораблестроение благодаря трудам И. Г. Бубнова.

Основой набора служили продольные связи и, прежде всего, два стрингера, установленных в ДП и соединенных между собой семью пиллерсами, размещенными по всей ее длине на расстоянии 1,5 ж один от другого. Соединение пиллерсов со стрингерами осуществлялось при помощи книц. К нижнему стрингеру винтами крепился киль из железной полосы. По обеим сторонам ДП на равном расстоянии устанавливалось с каждого борта по три дополнительных стрингера. Поперечными связями набора

служили 14 круглых шпангоутов, закрепленных поверх стрингеров со шпацией, равной 0,7 м. Таким образом, продольные

и поперечные связи должны были образовать прочную решетку с квадратной ячеей (сторона ее равнялась 0,7 м), поверх которой к шпангоутам крепилась обшивка из листового железа толщиной в несколько миллиметров.

Внутреннюю поверхность корпуса лодки тщательно обшивали сыромятными кожами в два слоя, поверх которых дополнительно настилали слой из яловых кож. В районе днища корпуса поверх кожаной обшивки укладывали настил из железных или медных листов.

Плоская круглая переборка, ограничивавшая . корпус лодки с кормы и выполнявшая роль транца, представляла собой, как и весь корпус, решетку, обшитую снаружи железными листами, а изнутри — тремя слоями кож.

Для обеспечения погружения и всплытия лодки изобретатель предусмотрел систему погружения, состоящую из 28 кожаных «водных мешков» — своеобразных судовых балластных цистерн.

Суммарная емкость всех мешков составляла около 3 л*³, что соответствовало 5% запасу плавучести. Однако, по заключению Базена, постоянная плавучесть лодки была больше ее веса примерно на 5 — 6 т. Для обеспечения нулевой плавучести необходимо было либо увеличить емкость водных мешков, либо принять на лодку постоянный балласт.

Для каждого водного мешка внутри корпуса лодки Чарновский предусмотрел особую выгородку из листового железа. Выгородки располагались в два яруса вдоль бортов лодки; в каждой из них был оборудован собственный шпигат, задраивавшийся наружной крышкой с винтовой резьбой при плавании в надводном положении.

Водные мешки из двуслойной сыромятной кожи, с внутренней стороны обшитые клеенкой, а с наружной — яловой кожей, окрашенной водонепроницаемыми масляными красками, складывались наподобие «гармошки». Наружная поверхность каждой складки «гармошки» водного мешка для жесткости окантовывалась пластинками из листового Железа. Каждый водный мешок имел отверстие, герметично соединенное со шпигатом соответствующей выгородки, а с противоположной стороны мешка изобретатель расположил рукоятку-рычаг для складывания «гармошки».

Все водные мешки подразделялись на несколько групп, причем для каждой из них предусматривалась своя наружная отличительная окраска. Последовательно заполняя или осушая каждую из этих групп водных мешков, можно было управлять процессом погружения и всплытия. В процессе погружения матросы последовательно принимали

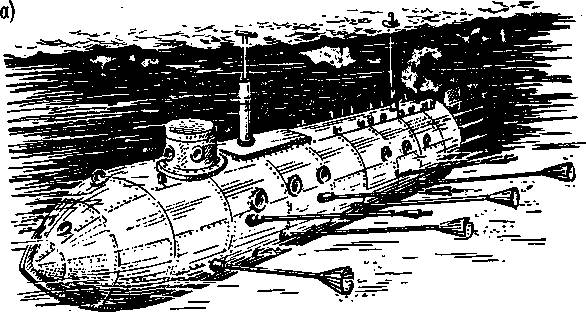

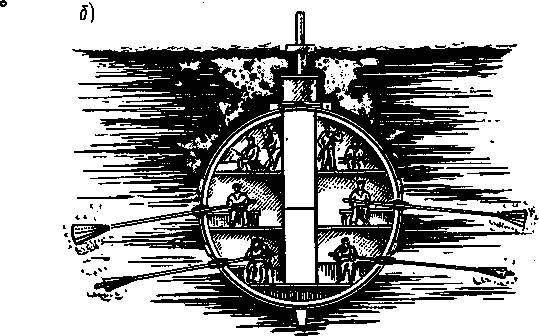

Подводная лодке Чарновского: а —в подводном положении;б — поперечное сечение.Реконструкция.

водный балласт в каждую группу водных мешков, для чего раздвигали «гармошки», действуя вручную при помощи рукояток-рычагов. Для всплытия матросы вручную выдавливали воду из мешков за борт, складывая «гармошки» и закрепляя их в этом положении специальными замками.

В надводном и подводном положении лодку Чарновского приводила в движение мускульная сила 28 матро-сов-гребцов, каждый из которых действовал веслом оригинальной конструкции. Гребцы с веслами размещались на особых сиденьях, оборудованных надводными мешками вдоль бортов лодки в два яруса — по 14 мест 168 с каждого борта. Весла — гладкие металлические штоки
