Конструкция этого самолета удовлетворяла всем требованиям конкурса: при его изготовлении не требовалось использование дефицитных материалов, производство можно было организовать на небольших предприятиях с привлечением низкоквалифицированной рабочей силы.

Особенностью самолета являлось то, что пилот в его кабине располагался лежа. Запуск самолета должен был производиться вертикально вверх с пусковой установки с использованием четырех стартовых пороховых ракет “Шмиддинг”, каждая из которых в течение десяти секунд развивала тягу 1200 кг. После отделения стартовых ракет должен был включиться маршевый ракетный двигатель HWK 109-509-А2 с максимальной тягой 1700 кг. Такая комбинированная силовая установка должна была обеспечить вывод самолета на высоту 1500 м в течение 72 секунд. После этого в распоряжении пилота оставалось еще пять минут на сближение с самолетами противника, прицеливание и поражение их огнем двух автоматических пушек МК-108 калибром 30 мм, установленных

в обтекателях по обе стороны фюзеляжа. При этом расчетная максимальная скорость самолета должна была составлять 1000 км/час.

Для посадки самолет был оборудован выдвижной посадочной лыжей, смонтированной под кабиной летчика. Таким образом обеспечивалась возможность повторного боевого использования самолета.

Работы над самолетом велись не столь быстрыми темпами, как в случае с самолетом “Наттер”, так что к концу войны был готов лишь полноразмерный макет самолета, а два его прототипа, предназначенные для летных испытаний, находились в стадии сборки.

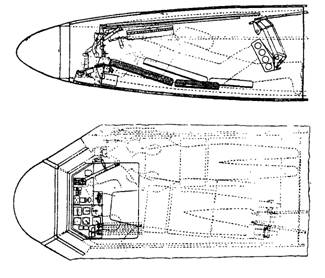

Схема истребителя-перехватчика Р.1077 “Юлия”

Тактико-технические характеристики самолета Р.1077

Год принятия на вооружение	находился в стадии сборки
Экипаж	1 человек
Максимальная взлетная масса	1800 кг
Размеры: длина	6,47 м
размах крыла	4,60 м
Силовая установка:	1 ЖРД х 1700 кг 4 стартовых ТРД х 1200 кг
количество двигателей х тяга
Максимальная скорость полета (расчетная)	1000 км/час
Скороподъемность (начальная)	200 м/сек
Практический потолок	15000 м
Радиус действия на высоте 12000 м	50-75 км
Вооружение	2 х 30 мм пушки МК-108

Истребители серии Та-183

Несмотря на занятость сопровождением массового производства истребителей Fw-190 и разработкой новых истребителей-перехватчиков Та-152/153, конструктор фирмы “Фокке-Вульф” К, Танк также включился в создание “чудо-оружия” и предложил серию реактивных истребителей Та-183 с реактивным двигателем HeS-011 А с тягой 1300 кг. Относящийся к этой серии истребитель проекта P.VI представлял собой цельнометаллический среднеплан с коротким фюзеляжем круглого сечения, стреловидными крыльями (угол стреловидности по передней кромке 35°) и хвостовым оперением необычайно большого удлинения. Такое решение было обусловлено стремлением уменьшить длину фюзеляжа и таким образом сократить длину всасывающей и выхлопной труб с целью минимизации потерь на трение. За необычайный вид самолет этого проекта получил неофицальное название “хромой”, которое подтвердилось при продувке выполненной в масштабе 1:10 модели в аэродинамической трубе: хвостовое оперение вызывало флатер и другие неприятные явления, потребовавшие изменение его конструкции.

В результате переработки проекта возник самолет с увеличенной длиной фюзеляжа и нормальным хвостовым оперением. Проект был одобрен техническим управлением Министерства авиации и в декабре 1944 г. фирма “Фокке-Вульф” получила заказ на изготовление опытных образцов этого самолета. Естественно, до окончания войны не был изготовлен даже макет этого самолета.

Параллельно с разработкой проекта P. VI велись работы над проектом P. VII. Истребитель этого проекта был выполнен по двухбалочной схеме: турбореактивный двигатель HeS-011 А установлен в задней части короткого фюзеляжа, подвод воздуха к нему осуществляется через короткие воздухозаборники, расположенные симметрично в корневых частях крыла, а выхлоп — через реактивное сопло в задней части фюзеляжа между двумя хвостовыми балками. Такая схема была выбрана также для сокращения потерь на трение и хотя самолет Та-183 P.VII так и не был построен, жизнеспособность такой схемы была наглядно доказана на английском самолете D.H.100 “Вампир”.

Тактико-технические характеристики самолетов Та-183

	Та-183 P.VI	Та-183 P.VII
Год принятия на вооружение	находился в стадии проекта
Экипаж	1 человек	1 человек
Максимальная взлетная масса	4300 кг	4750 кг
Размеры: длина	9,30 м	9,80 м
размах крыла	10,00 м	8,00 м
Силовая установка:	1 х 1300 кг	1 х 1300 кг +1 х 1500 кг
количество двигателей х тяга
Максимальная скорость полета (расчетная)	959 км/час	830 км/час
Скороподъемность (расчетная)	65 м/сек	105 м/сек (с ракетным ускорителем)

Тяжелый скоростной бомбардировщик Ju-287

Одним из наиболее интересных образцов немецкого “чудо-оружия” был первый в мире тяжелый скоростной бомбардировщик Ju-287. Конструкция его была по-настоящему новаторской, так как он являлся первым в мире тяжелым самолетом в котором использовались аэродинамические преимущества стреловидного крыла, причем достигав: шая 25° стреловидность была обратной, а не прямой. Такая конструкция крыла была выбрана в стремлении увеличить критическое число Маха и одновременно избежать срыва потока на концах крыла, имеющего место у крыльев с прямой стреловидностью (у Ju-287 срыв потока на больших углах атаки возникал сначала в корневых частях крыла, не нарушая при этом работоспособность элеронов). Кроме того, это позволило разместить бомбоотсек впереди крыла, вблизи центра тяжести самолета.

Другой особенностью самолета была нетрадиционная схема размещения двигателей силовой установки: два турбореактивных двигателя Jumo-004 были установлены в мотогондолах под консолями крыла и еще два таких же двигателя располагались по бокам носовой части фюзеляжа. Кроме того, для сокращения взлетной дистанции на самолете применялись сбрасываемые после взлета пороховые ракетные ускорители.

Как и многие немецкие самолеты последнего периода войны Ju-287 создавался в исключительно сжатые сроки. При этом конструкторы во главе с Г. Вокке приняли нестандартное решение: собрать новый самолет из имеющих под рукой узлов и агрегатов других самолетов. По этой причине Ju-287 имел фюзеляж от бомбардировщика Хейнкель Не- 177, хвостовое оперение от Юнкерса Ju-188 и шасси захваченного американского бомбардировщика В-24 (интересно, что когда завод в Дессау, ще был изготовлен Ju-287, был захвачен советскими войсками и советская военная администрация сделала попытку обнаружить чертежи самолета, то ей это не удалось по очень простой причине — их просто не было).

Благодаря такому методу новым элементом самолета было только крыло площадью 58,2 м 2с размахом 20,1 м.

Первоначально на самолете предполагалось установить два мощных реактивных двигателя Юнкерс Jumo-012 или BMW-018. Двигатель Jumo-012 имел осевой 11-ступенчатый нагнетатель и 2-ступенчатую турбину. Расчетная тяга составляла 2700–2900 кг при весе двигателя около 2000 кг.

Двигатель BMW-018 проектировался с осевым 12-ступенчатым нагнетателем, кольцевой камерой сгорания, 3-ступенчатой, кольцевой камерой сгорания, 3-ступенчатой турбиной и регулируемым соплом. Расчетная тяга на месте равна примерно 3200 кг.

Тяжелый бомбардировщик Ju-287V-1 с четырьмя реактивными двигателями

Тяжелый бомбардировщик Ju-287V-3 с шестью реактивными двигателями

Опытный самолет-бомбардировщик EF-131

Так как эти двигатели не были готовы к моменту выпуска самолета, то на опытных образцах устанавливали 4 или 6 реактивных двигателей меньшей мощности.
