Реактивные самолеты Люфтваффе

Шунков Виктор Николаевич

Силовая установка самолета состояла из двух пульсирующих воздушно-реактивных двигателей Аргус As014, установленных под консолями крыла. Двигатели этого типа использовались на самолетах-снарядах V-1 и развивали тягу 350 кг. Согласно расчетам, самолет Ме-328В с двумя двигателями должен был развивать довольно солидную по тем временам скорость 800 км/час.

Проводившиеся в начале 1944 года летные испытания Ме-328В в принципе подтвердили возможность достижения этой скорости, однако из-за того, что возникавшая при работе пульсирующих воздушно-реактивных двигателей вибрация передавалась на конструкцию самолета, в ходе испытаний произошло несколько катастроф, что в конце-концов и привело к свертыванию всей программы.

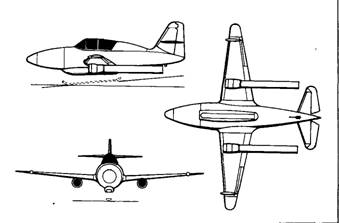

Схема

реактивного штурмовика Ме-328В

Тактико-технические характеристики самолета Ме-328

Год принятия на вооружение	в 1944 г. проходил испытания
Экипаж	1 человек
Максимальная взлетная масса	4500 кг
Размеры: длина	7,18 м
размах крыла	8,60 м
Силовая установка:	2 х 350 кг
количество двигателей х тяга
Максимальная скорость полета (расчетная)	800 км/час
Практический потолок	10000-15000 м
Радиус действия на высоте 10000 м	500 км
Вооружение (модификация Ме-328А)	боевая часть весом 500 кг

Истребитель Jager Р-13

Кроме поступивших на вооружение люфтваффе и изготавливавшихся серийно истребителей Ме-262 и Ме- 163 фирма “Мессершмитт” вела широким фронтом работы и над другими реактивными истребителями. Так, весной 1945 г. эксперты комиссии ВВС США обнаружили продувочную модель реактивного истребителя Jager Р- 13, рассчитанного для полетов на сверхзвуковых скоростях. Этот самолет сконструированный Александром Липпишем, по своей схеме представлял летающее крыло с малым удлинением. Кабина летчика располагалась над осевым каналом, по которому воздух поступал к турбореактивному двигателю, установленному в хвостовой части фюзеляжа.

К концу войны модель была испытана и истребитель Р-13 находился в стадии проектирования. Расчетная скорость его полета должна была составлять 2400 км/час (!).

К другим проектам фирмы “Мессершмитт” относился истребитель-перехватчик Me Р-1101 с размахом крыла 8,3 м. На нем предполагалось установить двигатель HeS-011, однако в связи с задержкой в доводке последнего был установлен турбореактивный двигатель Jumo- 004С. Старт самолета должен был осуществляться вертикально со специальной стартовой установки. При этом должны были использоваться пороховые ракеты. Маршевый реактивный двигатель должен был обеспечить скорость полета 890 км/час, радиус действия составлял 500 км. Вооружение состояло из четырех 30-мм пушек МК-108. Ко времени окончания войны самолет проходил летные испытания.

Также вертикально должен был стартовать и истребитель-перехватчик этой же фирмы Me Р-1104. На нем предполагалось установить двигатель Вальтера HWK 109–509, который бы обеспечил самолету максимальную скорость полета 985 км/час на высоте 7000 м. Вооружение этого миниатюрного самолета с площадью крыла всего 6,5 м 2состояло из одной 30-мм пушки МК-108. Этот истребитель в конце войны находился в стадии конструирования и так и не поднялся в воздух.

< image l:href="#" />

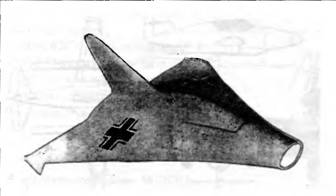

Продувочная

модель реактивного истребителя Jager Р13 виды спереди-сбоку и сзади

Истребители серии Р-60

Среди проектов “чудо-оружия”, которые командование люфтваффе планировало реализовать в 1945 г., наибольшего интереса заслуживают два проекта истребителей, разработка которых была поручена фирме “Гота”. Оба самолета выполнены по схеме “летающее крыло” с большой стреловидностью в плане, поперечным V в 1 0и сужением 2,8. Для крыла был выбран симметричный профиль NACA серии 00125-0,825-35 в средней части, 0012- 055-50 у корня и 0010-1,1-30 на концах. Максимальная толщина профиля находится примерно на 50 % хорды в корневой части крыла и на 30–40 % у концов.

Интересной особенностью этих самолетов являются предкрылки, установленные по всей передней кромке крыла. На задней кромке крыла установлены поверхности управления — “элевоны” (комбинация рулей высоты с элеронами). На самолетах Р-60А и Р-60В на концах крыла установлены попарно небольшие кили. На самолете Р-6 °C кили установлены на задней кромке крыла между поверхностями управления. Этот самолет был рассчитан на достижение скорости 1100 км/час.

Наружные “элевоны” типа Фрайз с тупым носком, установленные у концевых обтекателей, управляются непосредственно из кабины летчика. Внутренние “элевоны” снабжены триммерами.

Двигатели вынесены назад и установлены в центроплане над крылом и под ним. Р-60А — двухместный истребитель. Летчики управляют самолетом в лежачем положении. Управление подвесного типа. Имеется раздельное управление триммерами “элевонов”. На самолете предполагалось установить два реактивных двигателя BMW- 003. Вооружение составляли 4 пушки МК-108 калибра 30 мм. Рамах крыла — 13,5 м, длина самолета — 10,3 м, колея шасси — 3,2 м, площадь крыла — 46,7 м 2. Взлетный вес — 7450 кг. Максимальная скорость на высоте 1330 м — 954 км/час, посадочная скорость — 150 км/час.

Р-60В — двухместный истребитель. Летчики управляют самолетом в лежачем положении. По размерам истребитель Р-60В несколько больше Р-60А. На самолете установлены два двигателя Хейнкель Хирт с общей тягой 2594 кг. Площадь крыла равна 54,6 м 2.

Все три самолета имели трехколесное убирающееся шасси и герметичные кабины. Предусмотрена установка дополнительного реактивного двигателя Вальтер с тягой в 2000 кг для ускорения взлета и набора высоты.

Ко времени окончания войны ни один из самолетов этой серии не был готов к летным испытаниям, однако по ним был уже выполнен значительный объем работ.

Схема расположения экипажа в кабине истребителей Р-60А и Р-60В

Схемы истребителей серии Р-60

Р-6 °C

Р-60В

Истребитель-перехватчик p. 1077 “Юлия”

Самолет разработан фирмой “Хейнкель” во второй половине 1944 года в рамках объявленого Министерством авиации Германии конкурса на создание дешевого истребителя-перехватчика, для защиты важных объектов.
