В центровом винте после продолжительной работы оси образуются односторонние раковины. Если нет возможности заменить центровой винт, то можно использовать старый, повернув его .на 90 или 180 градусов относительно прежнего положения, соответственно переместив и второй винт. Конусное углубление в центровом винте необходимо отполировать, для чего винт сначала отшлифовывают чуркой с набранным на нее маслом, снятым с точильного камня, промывают в бензине и отполировывают чуркой с крокусом, затем снова промывают в бензине и прочищают сухой и чистой чуркой.
Исправление цапф, т. е. затачивание осей баланса, является
Баланс нужно обязательно проверить в циркуле (восьмерке) или на перевес — машинке. При необходимости уравновесить обод в нем высверливают неглубокие отверстия.
На рабочей части штифтов якоря часто образуются канавки. Если штифты сильно изношены, их необходимо заменить. Если износ небольшой, то этот недостаток можно исправить двумя способами.
1. Выбить штифт и повернуть его в другую сторону.
2. Зажать ось вилки в тисках, поставить пуансон отверстием на якорь и, ударяя по пуансону молотком, сдвинуть его на 1-1,5 ммвверх так, чтобы дать штифтам новое рабочее место. Можно также опустить якорь на 1 — 1,5 ммвниз, для чего также зажать ось вилки в тиски и между якорем и вилкой подложить пинцет или плоскогубцы и легко ударять по ним молотком так, чтобы не согнуть ось. Штифты якоря, если на них имеются только мелкие риски, нужно отполировать.
На рожках вилки, где проходит импульсный штифт, могут быть выбоины или риски, которые необходимо вывести баретом и отполировать. Когда вилка или якорь на оси сидят слабо, ось вилки закрепляют в тиски и специальным пуансоном стягивают отверстие. Ударять по пуансону нужно очень осторожно, чтобы не согнуть ось.
Снимать вилку или якорь с оси для уменьшения отверстия не рекомендуется, так как нельзя быть уверенным, что ось при этом не будет согнута.
Если на плоскости импульса зуба ходового колеса и на плоскости покоя имеются риски и шероховатости, плоскости необходимо отполировать так, чтобы не завалить пятку и вершину зуба. Полируют узеньким воронилом, смазанным маслом. Но если есть возможность, лучше всего колесо заменить.
Если сигнальная стрелка движется вместе с часовой стрелкой, то нужно растянуть спиральную пружинку сигнального вала так, чтобы сигнальный вал поворачивался туже, чем раньше. Наряду с этим нужно исправить бархатным напильником и отполировать торец муфты .сигнального колеса, по окружности которой движется штифт сигнального вала так, чтобы на торце муфты колеса не было выбоин и рисок. Штифт также должен быть отполирован. Если в малогабаритном будильнике на часовом колесе сломан выступ, упирающийся в сигнальное колесо, можно выдавить новый выступ специальными щипцами, изготовленными самим мастером из обыкновенных плоскогубцев (рис. 182).
Если у наружного конца пружины отломился небольшой кусокг то пружину можно исправить, не ставя новой. Для этого надо

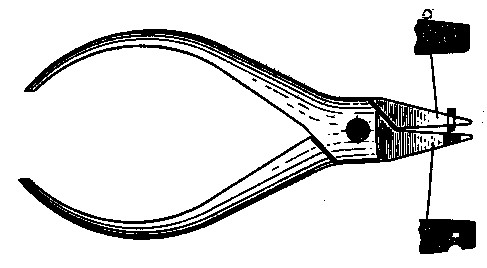

Рис. 182. Щипцы-прокуска
Все витки пружины должны быть правильной формы, без изгибов, и ни один из витков не должен быть выше всей плоскости пружины.
При вращении храпового колеса собачка должна иметь небольшой зазор, легко скользить по зубу колеса и почти всей площадью прилегать к нему. Зубья храпового колеса и собачки в рабочих местах должны быть гладко отшлифованы.
Крючок вала заводного колеса исправляют мелким полукруглым напильником. Новый крючок изготовляют так же, как и крючок вала карманных часов.
Если ось центрального колеса удерживается фрикционом слабо, то стрелки часов будут стоять на месте. Следует подогнуть вниз лопасти фрикционной пружинки или отпустить вниз кольцо, упирающееся в пружину.
После устранения всех дефектов нужно будильник промыть бензилом, чуркой прочистить отверстия, цапфы осей, замок для спирали в градуснике, прочность трибы, зубья колес, центровые винты, пружины и волосок (см. главу «Ремонт карманных и наручных часов»). Чистить детали будильника можно также на моечной машине аналогично с мойкой деталей карманных и наручных часов.
При сборке механизма необходимо еще раз проверить зазоры между платинами; при этом гайки, укрепляющие платины, должны быть завинчены доотказа.
Следует проверить правильность работы штифтов якоря.

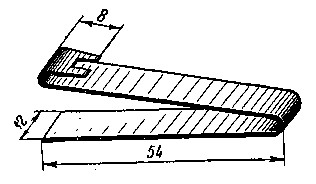

Рис. 183. Винтодержатель
Штифт в первый момент своего падения должен находиться посередине плоскости покоя зуба, т. е. между углом притяжки и вершиной зуба. Посадку минутного триба на ось производят двумя способами.
1. Пятку оси центрального колеса (с квадратом) ставят на наковальню или тиски, прикладывают к минутному трибу плоскогубцы и ударяют по ним молотком.
2. Ось центрального колеса со вставленным от руки трибом вставляют между губками тисков (лучше на тиски заранее надеть медные губки), затем с обратной стороны ударяют по пятке оси центрального колеса молотком. Триб не должен быть низко посажен и тереть платину.
Центровые винты завинчивать нужно осторожно, чтобы не повредить острие оси баланса. Если необходимо заменить износившийся центровой винт в нижней платине часов, не снимая циферблата, применяют специальное приспособление (рис. 183). Это приспособление представляет собою пластинку (из плоской пружины) с изогнутым коленом, в котором выпилен вырез — винтодержатель. Поворачивая винтодержатель влево, завинчивают винт. Необходимо проследить, чтобы баланс имел между винтами небольшой зазор. При установке баланса с волоском закрепление волоска в колонке производят так, чтобы импульсный штифт находился в разрезе вилки точно в центре в момент, когда колеса находятся в положении покоя, т. е. свободны от влияния заводной игрушки.
