хронометра не может быть выполнен с соблюдением необходимой гарантии точности хода.

Для проверки хронометров требуется специальная аппаратура, не имеющаяся в часовых мастерских, а точность их хода подтвер­ждается специальным аттестатом, право утверждения которого имеет лишь ограниченный круг выделенных для этой цели органи­заций.

ГЛАВА IX

СМАЗКА ЧАСОВ

1. НАЗНАЧЕНИЕ СМАЗКИ

Смазка часов производится для снижения и стабилизации тре­ния, снижения, а в некоторых случаях и предотвращения

износа трущихся поверхностей, защиты поверхности трения от коррозии.

Смазочное масло только тогда соответствует своему назначе­нию, когда оно при всех условиях работы механизма разделяет поверхности трения сопряженных деталей. В полной мере это осу­ществляется только в режиме жидкого трения, а в условиях ра­боты часового механизма масло в точках соприкосновения деталей сохраняется только тогда, когда оно обладает хорошей смазочной способностью. Смазочная способность или маслянистость — это свойство тонких слоев жидкости противостоять нормальному дав­лению, не разрываясь, препятствуя прямому соприкосновению тру­щихся поверхностей.

Смазочная способность определяется взаимодействием молекул жидкости с поверхностью твердого тела.

Смазочная способность масла зависит от его состава: у костя­ных масел она выше, чем у минеральных. Добавка жиров и осо­бенно жирных кислот к минеральным маслам увеличивает смазоч­ную способность этих масел.

2. ТЕХНОЛОГИЯ СМАЗКИ ЧАСОВ

Для смазки часов употребляют в основном чистые костяные масла разных сортов. Преимущество костяных масел заключается в том, что они сравнительно хорошо держатся в смазываемых местах.

Все крупные детали часов (заводная пружина, заводной вал, заводные колеса, штифты боя и т. д.) необходимо смазывать более густым маслом, так как иначе часть масла с трущихся поверхно­стей стекает. Более мелкие детали (цапфы оси баланса, палеты, зубья цилиндрических колес и т. д.) смазывают жидкими маслами, так как густые масла ухудшают работу этих деталей из-за прили­пания их друг к другу.

Лишнее масло, например, в заводном трибе (полубочонке) и в кулачковой муфте (бочонке) во время завода часов будет раз­брызгиваться по всему механизму и загрязнять его. Смазывая цапфы осей всех колес, нужно использовать такое количество масла, чтобы оно не выходило за .пределы пятки цапф.

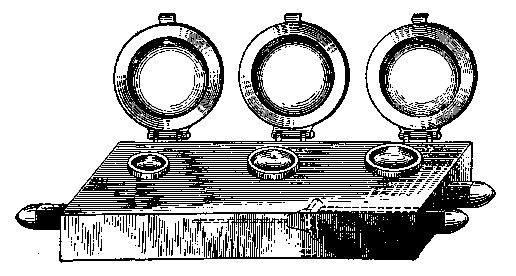

Рис. 213. Масленки и маслодозировки

Излишки масла надо снять чуркой, или очистить деталь и сма­зать заново.

Цапфы анкерной вилки смазывать чрезвычайно неудобно, и по­этому требуется большая аккуратность и специально приспособ­ленная маслодозировка.

Для ввода масла в часы необходимо иметь несколько масло-дозировок разных размеров, которые может изготовить сам мастер, но так, чтобы конец маслодозировки не имел форму тупой лопатки. Лучший материал для нее — нержавеющая сталь, или стекло. Маслодозировку вставляют в граненую деревянную ручку.

Перед смазкой маслодозировку надо очистить чистой щеткой от случайно приставших к ней пылинок.

Для хранения масла и маслодозировок рекомендуется иметь масленку (рис. 213), представляющую собой деревянную под­ставку с чашками (из силикатного или небьющегося стекла), имеющими крышки. Такие масленки предохраняют масло от за­грязнения, а также и маслодозировки от повреждений инструмен­тами, соприкасавшимися с ними.

Смазывать камни для цапф осей баланса карманных и наруч­ных часов следует только после того, когда все детали тщательно установлены, и баланс

не придется вновь снимать для тех или других поправок в механизме. Снимать баланс после того, как его смазали, нельзя, так как к маслу, оставшемуся на цапфах, при­липнет пыль. Камни, смазанные маслом, также подвержены быст­рому загрязнению; с цапфы баланса масло может попасть на ко­лодку спирали, а затем и на спираль. Если мастер вынужден снять баланс, его следует сразу положить на чистую папиросную бумагу и закрыть чистым колпаком. Класть баланс нужно мостом вниз, и цапфа обязательно должна находиться в отверстии камня моста. Если баланс не будет быстро установлен на свое место, необхо­димо чуркой очистить отверстия камней от масла. Вращать чурку в отверстиях камней нужно до тех пор, пока они не станут сухими; цапфы протереть натянутой на пальцах папиросной бумагой.

Доза масла для вторичной смазки должна быть меньшей, чем для первого раза.

У палет смазывают только импульсную плоскость. Для хоро­шего хода часового механизма смазка палет имеет исключитель­ное значение.

Для смазки наручных часов малого калибра доза масла должна быть очень мала. Для таких часов рекомендуется иметь специальную маслодозировку, очень тонкую. Большая доза масла приводит к тому, что детали прилипают друг к другу. Для смазки нельзя употреблять старое сгустившееся масло.

Чрезмерная смазка пружины вредна, так как вытекающее че­рез щели крышки барабана масло будет загрязнять механизм. По этой же причине нельзя смазывать пружину через боковой вырез в крышке барабана. Смазывать пружину нужно начинать с конца ближайшего к валу барабана, а затем всю остальную часть.

Цапфы вала барабана нужно смазывать до установки в бара­бан. Детали под циферблатом смазывают маслом перед установ­кой циферблата.

Самое лучшее по качеству масло может сохраняться в меха­низме максимум до трех лет, так как масло постепенно изменяет свои свойства и вместо пользы приносит вред механизму, превра­щаясь в липкую массу или грязь. От этого ухудшается работа механизма и, если его во-время не почистить, то сильно изнаши­вается рабочая часть цапф, главным образом у триба промежу­точного и центрального колес, где давление пружины особенно велико.

Хорошо удерживается масло в часовых подшипниках (футерах, камнях), имеющих масленку сферической формы. Чем выше каче­ство обработки поверхности цапфы, тем медленнее процесс окис­ления смазки. Масло должно заполнять масленку камня от 0,5 до 0,7 ее объема. Заполнение масленки сверх нормы приводит к ра­стеканию масла и загрязнению механизма. Сквозные камни ба­ланса и вилки смазывают еще меньшими дозами. Масленку камня в этих случаях заполняют только на 0,25 +0,35 объема. Излишки масла, которые могут получиться при недостаточно аккуратной и точной дозировке, необходимо удалить папиросной бумагой.

Крупные часы (настенные, будильники и дру­гие) смазывают так же, как и наручные.

В будильниках обязательно должны быть смазаны рабочие места штифтов якоря и оба рожка вилки в месте, где проходит импульсный штифт.

В настенных часах нужно обязательно смазы­вать подъемные штифты молотка и рычаг подъема.

Маслодозировки типа отвертки, имеют тот не­достаток, что для каждой точки смазки нужно опускать дозировку в резервуар для масла. В пос­леднее время широко применяют автоматические дозировки с собственным резервуаром (рис. 214), внешний вид которых напоминает авторучку. Верх­няя часть такой маслодозировки, выполненная из пластмассы, представляет собою резервуар для масла. Резервуар оканчивается тонкой трубкой, в которой ходит стальная игла (поршень); при на­жиме на специальную кнопку поршень подает оп­ределенную дозу масла.
