В часах «Победа», «Звезда» и др. конец копья, как правило, заостряется под углом 100°, в часах «Салют» 120°.

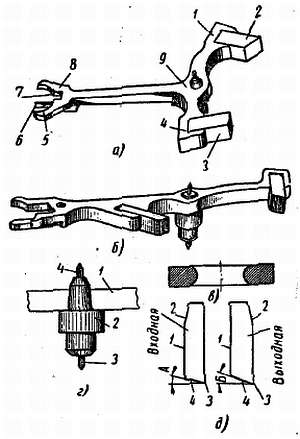

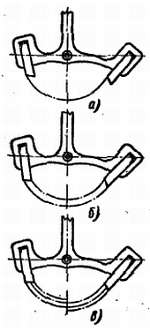

Фиг. 72. Анкерные вилки.
Анкерную вилку 1 напрессовывают на ось до уступа 2 (фиг. 72, г). Цапфами 3 и 4 ось вилки поворачивается в камневых опорах. В некоторых часах
Третьим элементом анкерного спуска, устанавливаемым на оси баланса, является двойной ролик с эллипсом. Общий вид двойного ролика с эллипсом показан на фиг. 73, он может быть стальным или латунным.
Фиг. 73. Двойной ролик.
Двойной ролик состоит из большого или импульсного ролика 1, в котором имеется сквозное отверстие для установки эллипса, и малого или предохранительного ролика 2. Импульсный и предохранительный ролики связаны втулкой 5 со сквозным отверстием для насадки на ось баланса. В предохранительном ролике имеется выемка 3 определенного радиуса.
Эллипс 4 устанавливается в импульсном ролике строго перпендикулярно к его плоскости. Эллипс и выемка предохранительного ролика располагаются строго по одной осевой линии. Боковая поверхность предохранительного ролика должна быть чистой; в стальных роликах она полируется.
Запрессованный на ось баланса двойной ролик не должен иметь радиального биения, особенно это относится к предохранительному ролику. Двойной ролик 1, установленный на ось 2 баланса, должен занимать положение, показанное на фиг. 74.
Фиг. 74. Расположение двойного ролика на оси баланса.
В большинстве современных часов с анкерным спуском применяются эллипсы. Изготовляемые из искусственного рубина. Рабочие поверхности эллипса зеркально полированы, торцы шлифуются. Основным размером эллипса является размер той его части, которая входит в паз анкерной вилки.
Рассмотрим принцип работы анкерного спуска и взаимодействие его отдельных элементов с колесной системой и регулятором. На фиг. 75 показаны последовательные фазы работы спуска и взаимные положения отдельных его элементов.
Фиг. 75. Последовательные фазы работы анкерного спуска.
Положение деталей, показанное на фиг. 75, а, примем за исходное. Спусковое колесо под воздействием момента заводной пружины стремится повернуться в направлении, указанном стрелкой.
Зуб 1 спускового колеса лежит на плоскости покоя входной палеты 2 и перемещаться не может. Вся система зубчатых колес механизма и, следовательно, стрелки в этот момент находятся в состоянии покоя. Эллипс 3 вместе с узлом баланса под воздействием спирали в это время поворачивается в направлении, указанном стрелкой. В следующий момент (фиг. 75, б) эллипс входит в паз анкерной вилки и с большой силой ударяет о стенку паза, поворачивая анкерную вилку в направлении, указанном стрелкой.
В момент перемещения анкерной вилки входная палета ударяет по зубу 1 спускового колеса, несколько перемещая его в направлении, обратном основному вращению. В это время анкерная вилка продолжает поворачиваться под воздействием эллипса, входная палета 2 приподнимается, зуб анкерного колеса, остановившись, падает на импульсную плоскость палеты.
Преодоление усилия, создаваемого заводной пружиной на спусковом колесе, при освобождении палеты из-под зуба происходит за счет потери инерции балансом. Переход вершины зуба из состояния покоя на импульсную поверхность палеты является моментом освобождения спускового колеса и всей колесной системы.
С переходом зуба 1 на импульсную поверхность палеты спусковое колесо, вращаясь под воздействием заводной пружины, толкает входную палету 2 в направлении, указанном стрелкой. Зуб 4 анкерного колеса при этом перемещается в направлении выходной палеты 5.
Когда зуб 1 движется по импульсной плоскости палеты, анкерная вилка проходит положение равновесия, хвостовая часть ее получает ускорение и правым рожком ударяет по импульсному камню, установленному в двойном ролике.
В момент, когда левая стенка паза вилки догоняет эллипс, усилие от заводной пружины через зуб спускового колеса и анкерную вилку передается эллипсу и, следовательно, балансу. Баланс получает ускорение, компенсирующее потери на трение. Импульс продолжается сначала по импульсной плоскости палеты, затем по импульсной поверхности зуба спускового колеса. Баланс продолжает свое движение, при этом спиральная пружина закручивается или раскручивается.
Вслед за окончанием импульса на входной палете 2 (фиг. 75, в) зуб 4 спускового колеса приближается к выходной палете 5. После отрыва зуба 1 от входной палеты 2 происходит свободное падение зуба 4 анкерного колеса на выходную палету 5. В момент перемещения зуба 1 по импульсным поверхностям и свободного падения происходит движение всей колесной системы механизма и перемещение стрелок.
Одновременно со свободным перемещением спускового колеса продолжает свое движение анкерная вилка и, пройдя угол потерянного пути, доходит до ограничительного штифта 6 (фиг. 75, г), упираясь в него. Зуб 4 анкерного колеса падает на плоскость покоя выходной палеты 5. После окончания импульса баланс свободно перемещается в направлении, указанном стрелкой. Анкерная вилка остается в состоянии покоя (фиг. 75, д), зуб 4 спускового колеса находится на плоскости покоя выходной палеты 5, колесная система снова заперта.
