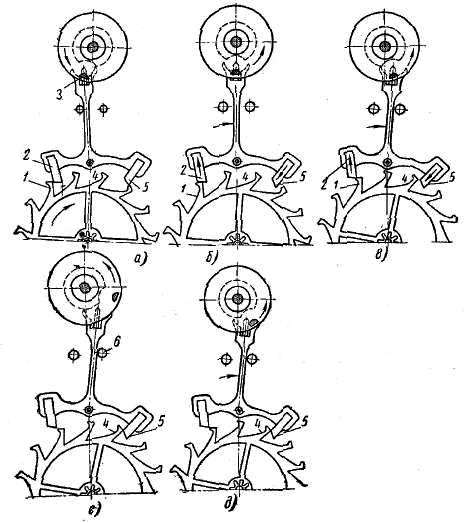

В своем свободном движении баланс доходит до крайнего положения, останавливается и под воздействием упругих сил спиральной пружины начинает свое движение в обратном направлении. Далее все повторяется аналогично предыдущему на выходной палете, с обратным перемещением вилки. Эллипс будет входить в паз анкерной вилки, ударяться о рабочую плоскость паза, поворачивая вилку в сторону, обратную ее начальному движению.

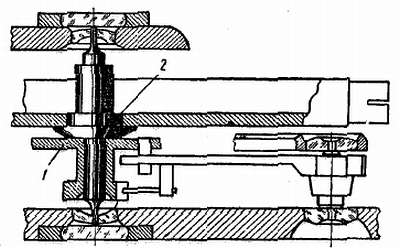

В рассмотренном процессе работы анкерного спуска имеет место строгое взаимоположение отдельных элементов и деталей. Когда анкерная вилка перемещается и сообщает импульс балансу, копье вилки проходит выемку предохранительного ролика. В крайних положениях, когда вилка находится у ограничительных штифтов и фиксируется зубьями колеса, исключается
Рассмотрение работы анкерного спуска было начато с положения, когда зуб спускового колеса находился на плоскости покоя палеты. Усилие заводной пружины через зубчатую передачу сообщается спусковому колесу, и последнее оказывает давление на палету, удерживая анкерную вилку у ограничительного штифта. Существует определенная зависимость расположения палет по отношению к зубу спускового колеса для положения покоя. Эта зависимость определяется углом покоя. Его находят следующим образом. Из центра оси вращения анкерной вилки проводят прямые, из которых одна проходит через острие зуба колеса, вторая — через переднее ребро палеты (фиг. 76, а для входной и фиг. 76, б для выходной палеты). Проведенные линии образуют угол покоя.
Фиг. 76. Построение углов покоя и притяжки.
Угол покоя должен быть одинаковым как для входной палеты, так и для выходной.
Практически угол покоя определяется по величине (фиг. 76, а), которая представляет собой расстояние между импульсной плоскостью палеты и прямой, проведенной через острие зуба колеса.
Угол покоя, выраженный в долях ширины палеты, для наручных часов будет не более 1/3 и для карманных — не более 1/4. Если угол покоя больше заданных величин, то спуск — характеризуют как глубокий, если же меньше — то как мелкий.
В мелком спуске возникает опасность проскачивания зубьев спускового колеса. Глубокий ход усложняет регулировку перемещения вилки в ограничительных штифтах, и взаимодействие вилки с импульсным камнем может привести к заклиниванию хода.
Если анкерную вилку, находящуюся в состоянии покоя у одного из ограничительных штифтов, вывести до положения, когда острие зуба подошло к грани палеты, как можно ближе к импульсной поверхности и отпустить ее, то она возвратится в исходное положение к штифту. Это перемещение в спуске называют притяжкой, которая обеспечивается углом наклона палеты. Чем больше заведена пружина хода часового механизма, тем сильнее действует притяжка, и наоборот.
При сильно заведенной пружине усилие, поступающее к острию спускового колеса, больше, чем при слабо заведенной, отсюда и воздействие острия зуба на плоскость покоя палеты также изменяется. Чем меньше усилие, передаваемое балансу, тем меньше и амплитуда его колебания. На фиг. 76, в и г показан принцип построения угла притяжки соответственно для входной и выходной палет.
Из точки М, в которой острие зуба колеса соприкасается с плоскостью покоя палеты, на прямую ОР, проходящую через центр оси вращения вилки, восстанавливают перпендикуляр ДМ. Угол Б, образованный прямой КМ и плоскостью покоя палеты, называют углом притяжки. Угол притяжки определяет направление усилия давления Рб.к спускового колеса
Угол притяжки задают от 10 до 15°. С перемещением анкерной вилки из состояния покоя происходит изменение углов притяжки и отход спускового колеса назад (фиг. 76, а). Пунктиром показано изменение положения палеты вилки и четвертого зуба колеса. С отходом вилки плоскость покоя палеты поворачивается на угол покоя. Угол притяжки на входной палете увеличивается в процессе освобождения палеты, а на выходной палете уменьшается. Угол (притяжки изменяется на величину угла покоя.
С переходом острия зуба колеса на импульсную плоскость палеты анкерная вилка быстро перемещается в сторону противоположного ограничительного штифта. По плоскости палеты скользит только острие зуба колеса, соприкосновения всей плоскости импульса зуба с плоскостью импульса палеты не происходит. После окончания импульса по палете начинается импульс по зубу. Задняя грань палеты острием скользит по плоскости импульса зуба.
Угол перемещения анкерной вилки, когда острие зуба колеса скользит по импульсной поверхности палеты, называется углом импульса на палете. Перемещение вилки при скольжении задней грани палеты по импульсной плоскости зуба называется углом импульса на зубе спускового колеса.
Анкерное колесо поворачивает вилку до момента, пока пятка зуба не соскользнет с заднего ребра палеты. Сумма углов покоя импульса по палете и по зубу спускового колеса составляет угол подъема анкерной вилки.
Когда зуб анкерного колеса покидает импульсную поверхность палеты, колесо проходит некоторый путь свободно. Такое перемещение колеса называют свободным падением.
Свободное падение при перемещении зуба спускового колеса к плоскости покоя входной палеты называют внешним падением (фиг. 77, а), при перемещении зуба к плоскости покоя выходной палеты — внутренним падением (фиг. 77, б).
Фиг. 77. Зазоры в анкерном спуске.
Путь свободного падения характеризуется расстоянием, проходимым спусковым колесом с момента окончания импульса до встречи колеса с плоскостью покоя палеты. Внешнее падение характеризуется расстоянием от пятки зуба колеса до заднего ребра выходной палеты.
Внутреннее падение определяется расстоянием от пятки зуба колеса до заднего ребра входной палеты.
Величина внутреннего и внешнего падения может изменяться при прохождении отдельных зубьев колеса. Изменение величины падения зависит от степени неравномерности шага колеса, формы пятки, длины плоскости импульса зуба и палеты, радиального биения колеса и т. д. Если углы внутреннего падения больше внешнего, то скобу называют широкой, т. е. расстояние между палетами больше нормального. Если внутреннее падение меньше внешнего, скобу называют узкой.
Хвост анкерной вилки после передачи импульса не доходит до ограничительного штифта. Между вилкой и штифтом остается некоторое расстояние а. Для соприкосновения вилки со штифтом необходимо, чтобы вилка повернулась еще на некоторый угол, называемый углом потерянного пути. Вилка проходит угол потерянного пути под влиянием сил инерции и угла притяжки.
