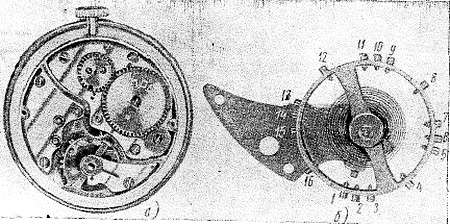

Фиг. 159. Порядок счета винтов баланса часов «Звезда».
Фиг. 160. Порядок
Аналогичная нумерация может быть принята и в других типах часов, отличающихся количеством винтов баланса.
Часовые механизмы, показывающие при проверке в вертикальных положениях разность суточных ходов от -15 до 180 сек., могут быть исправлены за счет подкладки или снятия регулировочных шайб под один из винтов баланса.
На операции «Заканчивание» у часов может быть случайно сдвинут градусник или вследствие неравномерной затяжки корпусных винтов изменены зазоры в оси баланса; это может нарушить регулировку на точность хода часового механизма. Поэтому необходимо производить окончательную проверку точности хода уже собранных часов.
Проверка и регулировка часов на приборе позволяют не только выявить дефекты, относящиеся к регулятору хода, по записям прибора можно судить о наличии в часовом механизме и других дефектов.
На фиг. 161 показаны отдельные наиболее характерные записи прибора. Каждый «тик» и каждый «так» соответствует одному штриху записи. В запись могут проникать посторонние шумы, поэтому рекомендуется вести запись в тихой обстановке.
Фиг. 161. Записи прибора, характеризующие неисправности механизма.
Точно идущие часы дают характеристику, параллельно расположенную краю ленты, как показано на фиг. 161, а.
При отставании часов характеристика отклонена влево, а при опережении — вправо (фиг. 161, б).
Дефекты зубчатых колес вызывают искривление характеристики хода. На фиг. 161, в показана запись часового механизма, имеющего неравномерную передачу усилия от центрального колеса на триб промежуточного колеса. Падение амплитуды при неравномерной передаче вызывает изменение хода (фиг. 161, г).
На фиг. 161, д показана характеристика хода механизма, имеющего неравномерную передачу усилия от секундного колеса на триб спускового.
В данном случае зацепление работает очень плохо и передаваемая им сила непрерывно изменяется.
При радиальном биении спускового колеса запись имеет характерный волнистый вид (фиг. 161, е).
Если один из зубьев спускового колеса имеет какой-либо дефект (длиннее нормального) или импульсная плоскость зуба закруглена и ее взаимодействие с палетой анкерной вилки осуществляется ненормально, то правая линия характеристики будет иметь периодические нарушения (фиг. 161, ж).
Характеристика, показанная
Дефект в анкерной вилке (одной из палет) может дать характеристику, изображенную на фиг. 161, и.
На фиг. 161, к показана характерная запись при пристуке.
Характеристики, приведенные выше, безусловно, не исчерпывают всех встречающихся дефектов, но они позволяют правильно подойти к анализу встречающихся характеристик хода.
Исправление дефектов необходимо производить в один прием, причем устранять только один дефект. Такой метод позволяет правильно судить о результатах проведенных исправлений.
При контроле и регулировке часов с помощью электронных приборов ход регистрируется только на коротком интервале времени. Зафиксированный на приборе суточный ход будет сохраняться в течение суток только при условии, что в механизме нет крупных дефектов, которые, не были обнаружены в момент контроля. Поэтому часы, проверенные с помощью приборов, должны проходить дополнительные длительные испытания с проверкой через сутки. Длительными испытаниями выявляются все нарушения действия зубчатой передачи, пружины хода и т. д.
В том случае, когда мастерская не располагает приборами для контроля хода часов, регулировку часов производят без приборов.
Сравнение регулируемых часов с контрольными часами позволяет оценить ход регулируемых часов. Наличие секундной стрелки у регулируемых часов облегчает проведение этой операции.
Регулировка часов без секундной стрелки (например, наручных часов малого калибра «Заря») представляет большие трудности. Можно проследить ход часов за 24 часа, но такая проверка слишком продолжительна, потому что после каждой поправки градусника нужно ждать 24 часа, чтобы выяснить ее результат.
Регулировку в первом приближении можно выполнить, отмечая положение минутной стрелки каждый час.
Отклонение минутной стрелки может быть незначительным, и, чтобы избежать ошибок, следует наблюдать за стрелкой, когда она проходит одно и то же деление на циферблате, потому что деления циферблата никогда не бывают абсолютно точными.
Отметку производят по одному из делений 2 или 3 между 5-минутными отметками. Пятиминутные отметки, как правило, шире промежуточных, чем осложняется контроль показаний часов.
В момент, когда минутная стрелка проходит через выбранное деление, производится сравнение ее показаний с показанием контрольных часов. Сравнение необходимо производить тщательно, особенно если циферблат имеет прямоугольную или овальную форму.
Если суточный ход часов составляет по меньшей мере 1 мин., обнаружить отклонения в 2–3 сек. не представляет затруднений.
Предварительную регулировку часов ради экономии времени проводят через незначительные промежутки времени. Наблюдение за ходом часов производят по одному и тому же делению секундной шкалы. Эксцентричность положения циферблата приводит к ошибкам. Наблюдая за движением секундной стрелки вначале по одному из делений шкалы, а затем по другому, могут быть замечены отклонения, вызванные не ошибками в работе механизма, а положением циферблата.
