Достаточно точно можно определить размеры печи для отопления садового дома с высотой комнат 2,5 м и топкой 2 раза в сутки при наружной температуре до -30 °C, пользуясь приведенным ниже примером расчета. При этом следует также учитывать материалы, используемые для строительства дома (кирпич, дерево, шлакоблоки и т. д.), т. к. они резко различаются теплотехническими свойствами.
В зависимости от вида материалов, наружные стены, перекрытия, полы садового дома имеют различную толщину и конструкцию.
Печи больших размеров и с более толстыми стенами медленнее нагреваются, но и более равномерно отдают теплоту, а малогабаритные и тонкостенные — быстро нагреваются и быстро остывают.
Учитывая дешевизну, малые
Пример. Для обогрева общей и спальной комнат садового дома общей площадью 25 м2, при высоте помещений 2,5 м, требуется печь с тепловой мощностью, приблизительно равной теплопотерям помещений, которые определяются по объему помещений, умноженному на коэффициент К, где К — 24 Вт — ориентировочное количество теплоты, требуемой для обогрева 1 м3 помещения до 18 °C при наружной температуре до -30 °C.
Тепловая мощность печи, необходимая для обогрева, составит S x Н x К = 25 x 2,5 x 24 = 1500 Вт, где S — площадь помещений в м2, равная 25, Н — высота помещения — 2,5 м; К — суточная потребность теплоты для обогрева 1 м3 помещения, равная 24 Вт. Средняя теплоотдача 1 м2 поверхности печи при двух топках в сутки — 550 Вт, при одной — 330 Вт.
Отсюда требуемая площадь поверхности нагрева печи составляет: 1500: 550 = 2,73 м2.
При высоте греющей части печи 1,87 м (равной высоте печи от колосниковой решетки до ее верха 2,17 — 0,3 = 1,87 м), ее периметр должен составлять 2,73: 1,87 = 1,46 м.
Если минимальная ширина печи 0,51 м (два кирпича по длине), то длина печи будет равна (1,46 — 2 x 0,51): 2 = 0,22 м, что менее 0,51 м. Поэтому даже при минимальных размерах печи в плане 510x510 мм, ее тепловая мощность составит 0,51 x 4 x 1,87 x 550 = = 2098 Вт, или 1809 ккал/ч, где 1 ккал/ч = 1,16 Вт.
По нашим же расчетам достаточно для обогрева 1500 Вт.
Таким же расчетом можно определить размеры отопительной печи для любого помещения.
Отопительная печь с теплоотдачей 2230 Вт
Эту печь владелец дома может сложить своими руками. Она предназначена только для обогрева. Ее кладут из красного полнотелого кирпича пластического прессования. Для кладки топливника, если предполагается топить углем, используют огнеупорный кирпич, а если дровами — полнотелый, хорошо обожженный красный глиняный кирпич. Перед возведением под печь выполняют прочный фундамент, конструкция которого зависит от грунта основания.

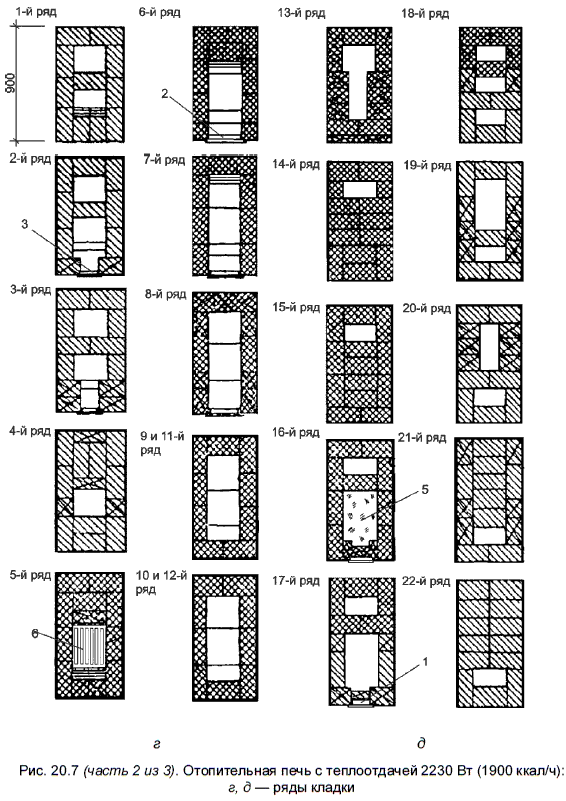

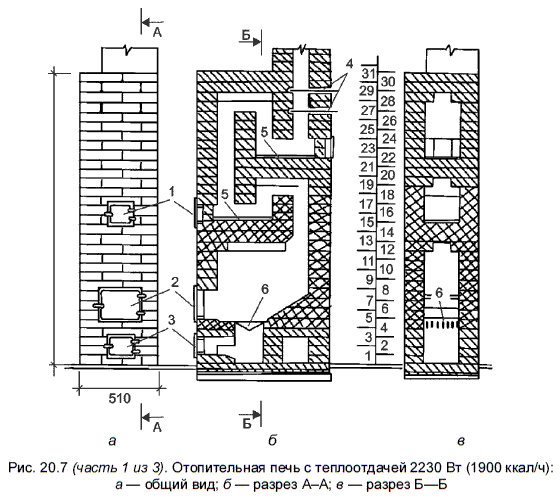

Первый ряд кладки печи по периметру выкладывают ложками, за исключением передней части, где кладут 2 кирпича со стесанными верхними гранями. Пространство между задней стенкой печи и стенкой зольника (до уровня третьего ряда) засыпают влажным песком (со слабым его уплотнением) или галькой (рис. 20.7).
Во втором ряду по оси симметрии кладки печи устанавливают поддувальную дверцу, угловые кирпичи по обе стороны дверцы — трехчетвертки, остальные —
Третий ряд выкладывают согласно порядовке. В четвертом ряду перекрывают кирпичом песчаную засыпку в задней части и переднюю часть зольника.
На отверстие над зольником кладут колосниковую решетку. В пятом ряду кирпичи внутри стесывают так, чтобы образовался уклон к колосниковой решетке.
В шестом ряду строго по оси печи над поддувальной дверкой устанавливают топочную дверку с заранее установленными лапками для крепления. Дверку оборачивают по периметру асбестовым шнуром диаметром 5 мм, смоченным водой, а кирпичи последующих двух рядов задней стенки стесывают под углом 45° со сбегом вовнутрь.
В седьмом — двенадцатом рядах кладут топливник согласно порядовкам.
В тринадцатом ряду с обеих сторон кладки печи топливник перекрывают трехчетвертки, в четырнадцатом — перекрывают топливник, оставляя в задней части отверстие для прохода дымовых газов.

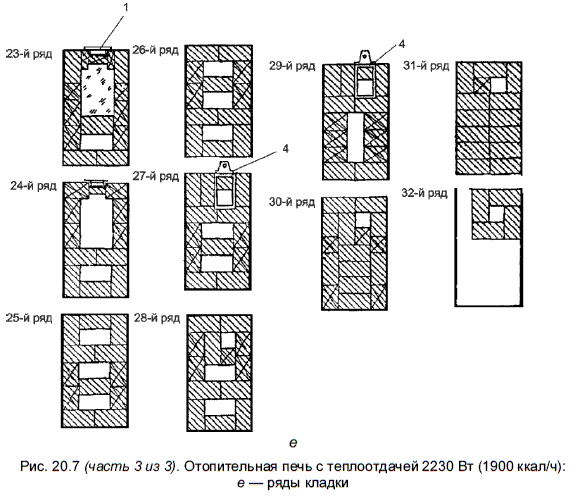

Пятнадцатый ряд выкладывают согласно порядовке. В шестнадцатом-семнадцатом рядах устанавливают прочистную дверку, а с шестнадцатого по девятнадцатый ряд кладут дымовые каналы. На двадцать первом ряду перекрывают соединение дымовых каналов. Двадцать второй ряд выкладывают согласно порядовке. С двадцать третьего по двадцать девятый ряд кладут второй ярус дымового канала с установкой прочистной дверки и задвижек согласно порядовкам. В двадцать девятом ряду печи трехчетвертки перекрывают второй ярус дымовых каналов.

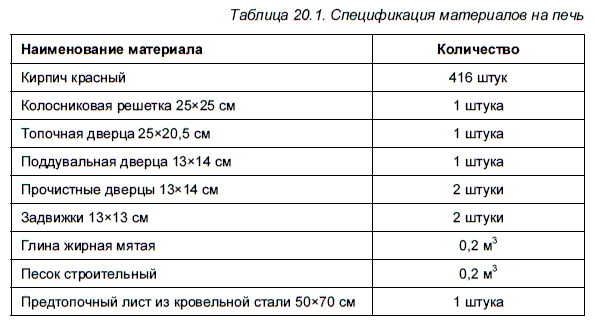

Тридцатый-тридцать первый ряды выкладывают согласно порядовкам, а с тридцать второго ряда кладут дымовую трубу сечением 14x14 см (1/2x1/2 кирпича). Потребные для кладки печи материалы даны в табл. 20.1.

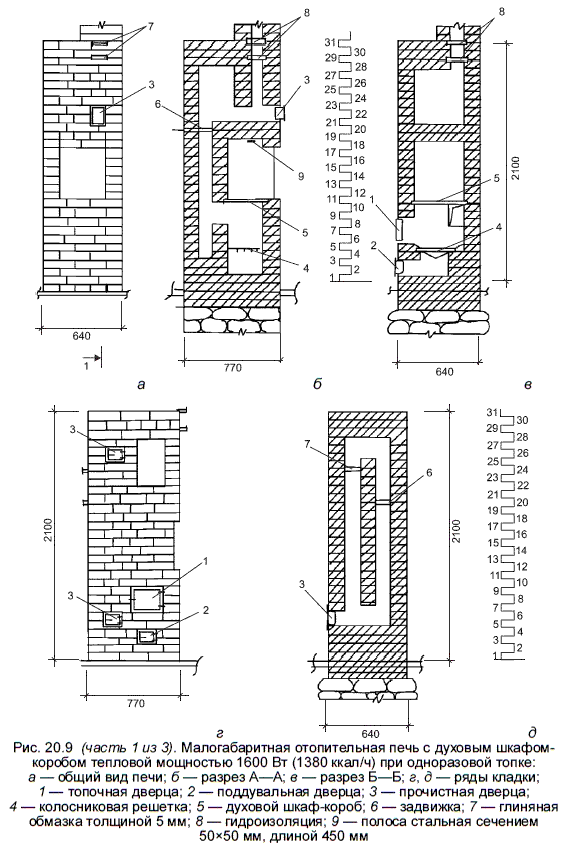

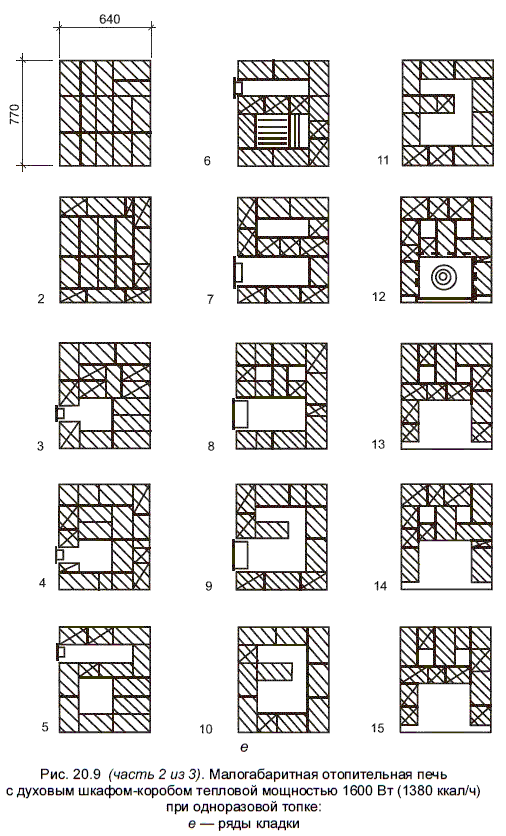

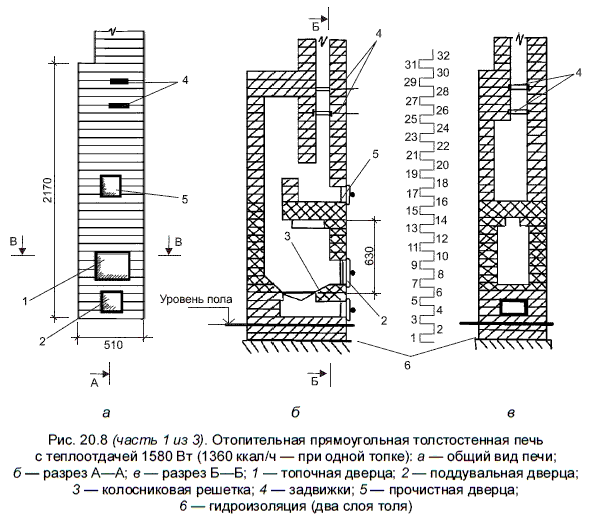

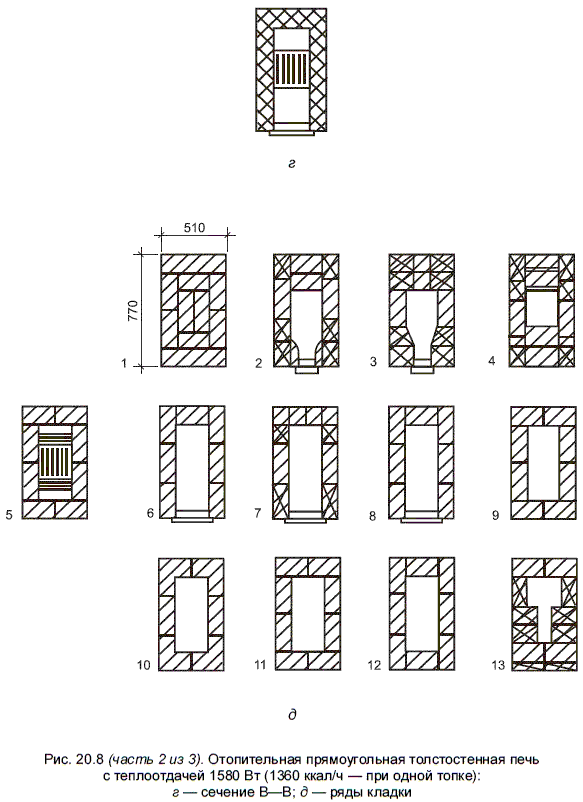

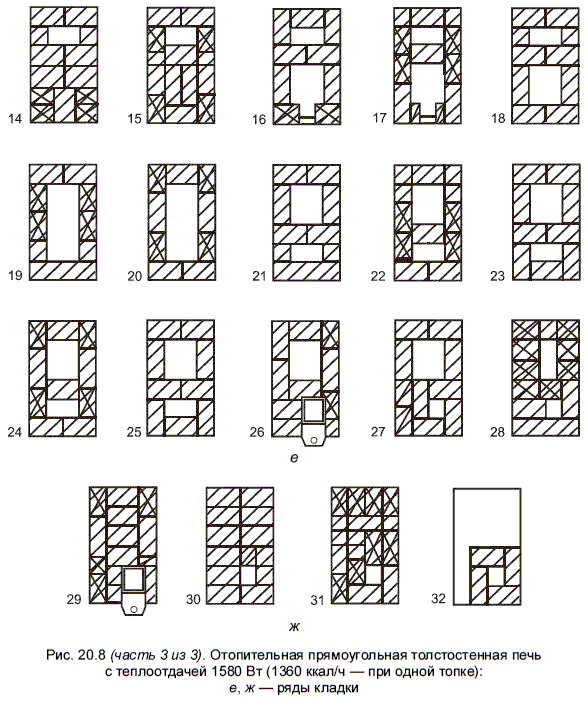

На рис. 20.8 даны общий вид и порядовка отопительной прямоугольной толстостенной печи с теплоотдачей 1580 Вт, а на рис. 20.9 — малогабаритной отопительной печи с духовым шкафом мощностью 1600 Вт (1380 Вт — при одноразовой топке).
Эти печи, учитывая порядовки, можно сложить, руководствуясь описанием кладки отопительной печи с теплоотдачей 2230 Вт.
Глава 21
Камины
Простые камины английского типа часто устраиваются в садовых и загородных домах: они создают в доме уют благодаря открытому огню, быстро отдают тепло в процессе топки, хорошо вентилируют помещение и украшают интерьер. У камина можно отдохнуть, быстро согреться, создать приятный аромат, сжигая сухие ветки можжевельника, старой яблони или вишни.
