Для устройства подземной части фундамента выполняют разметку и по ней отрывают котлован. Дно выравнивают по уровню и уплотняют трамбовкой.
Общая нагрузка на основание в уровне подошвы фундамента определяется как сумма нагрузок, создаваемых массой фундамента печи, самой печью и насадной дымовой трубой. При этом массу фундамента определяют исходя из его плотности (2,2 т/м3 — плотность бетона), размеров печи и глубины заложения. Массу печи и дымовой насадной трубы определяют по расходу кирпича, принимая массу одного кирпича 3,5 кг.
Расчет площади фундамента печи не отличается от расчета фундамента садового дома.
Технология
Правила кладки
Перед началом кладки печи уточняют правильность ее расположения. Для этого насухо выкладывают первый ряд печи и на него — один ряд насадной дымовой трубы согласно порядовкам. Если опущенные с потолка отвесы подтверждают, что расстояние от внутренней поверхности стенки трубы до деревянных балок перекрытий составляет 430 мм (по пожарным требованиям — 380 мм), печь расположена верно. Нормативный противопожарный зазор полезно увеличивать на 50 мм, чтобы заполнить его несгораемым изоляционным материалом, предохраняющим балки от нагревания. При устройстве крыши необходимо соблюсти расстояние не менее 130 мм до стропил и обрешетки от наружной поверхности трубы.
Прямоугольность кладки печей проверяют по деревянному шаблону либо сравнением диагоналей (разница не должна превышать 5 мм).
Процесс кладки печи начинается с предварительной раскладки ряда без раствора. Затем кирпичи смачивают водой, настилают и разравнивают раствор, после чего укладывают кирпичи первого ряда, прижимая каждый последующий к предыдущему. Подбирая кирпичи, каждый ряд сначала выкладывают насухо, обращая внимание на равенство высоты кирпичей одного ряда и горизонтальность рядов. При необходимости отдельные кирпичи заменяют, притесывают молотком-кирочкой или стачивают наждачным бруском.
Кладку начинают с угловых кирпичей, затем выкладывают наружный ряд и после этого — середину. Стесанные поверхности кирпичей должны быть обращены наружу или закрыты кладкой.
Перед укладкой кирпич необходимо выдержать в воде, до окончания выделения из него пузырьков воздуха (обычно около 10 секунд), а огнеупорный кирпич смачивают слегка. Раствор накладывают и расстилают кельмой, но можно и рукой, следя за тем, чтобы все горизонтальные и вертикальные швы были заполнены, при этом их толщина не должна превышать 5 мм, а для кладки из огнеупорного кирпича — 3 мм.
Кладку ведут правой рукой с помощью кельмы, настилая раствор и разравнивая его, а левой рукой укладывают предварительно выдержанный в воде или смоченный кирпич, прижимают его к предыдущему, а излишки раствора с боков стенки удаляют кельмой или рукой, стряхивая их обратно в ящик. При неудачной посадке кирпич снимают, очищают от раствора, слегка смачивают в воде, очищают постель, кладут новый слой раствора и вновь устанавливают его, тщательно следя за толщиной и заполнением горизонтальных и вертикальных швов. Ряды кладки при использовании стоек-порядовок проверяют правилом с боковых и верхних сторон, а при необходимости осаживают с помощью правила и молотка. Перевязка швов обязательна в каждом ряду на 1/2 кирпича, в крайнем случае — на 1/4 кирпича (рис. 20.2).
Если кладку печи ведут без порядовок, то каждый выложенный ряд
Для облегчения работы и повышения качества кладки, а также при недостатке опыта по углам печи устанавливают деревянные либо металлические уголки с нанесением рисок на толщину кирпича с раствором (70 мм). Их тщательно выверяют по вертикали строительным уровнем или отвесом и надежно крепят к полу и потолку (обычно при помощи клиньев).
Деревянный уголок (стойку-порядовку) выполняют из двух струганых досок шириной 60–80 мм, толщиной 15–20 мм, сбитых гвоздями через 300–400 мм строго под прямым углом.
В дачных домах наиболее распространены отопительные печи с толщиной стенки 120 мм (т. е. 1/2 кирпича), поэтому в процессе кладки при подгонке приходится часто колоть кирпич. Для этого его берут в левую руку и острием молотка-кирки делают насечку в месте переруба, а затем сильным ударом молотка по месту насечки перерубают. При необходимости таким же образом кирпич раскалывают вдоль.
Для отески кирпич держат левой рукой, установив его на табуретку или козелок, а плоскость, подлежащую отеске, направляют в сторону правой руки. Отесывать кирпич начинают сверху, нанося несильные удары острым концом молотка-кирки вниз на себя.
Перекрытие небольших по ширине топливников и других пролетов печи выполняют путем выпуска кирпичей с боковых стенок, а при пролете более 250 мм кладку ведут «в замок» (наподобие свода), стесывая кирпич, а при применении ровного кирпича устраивают пяту.

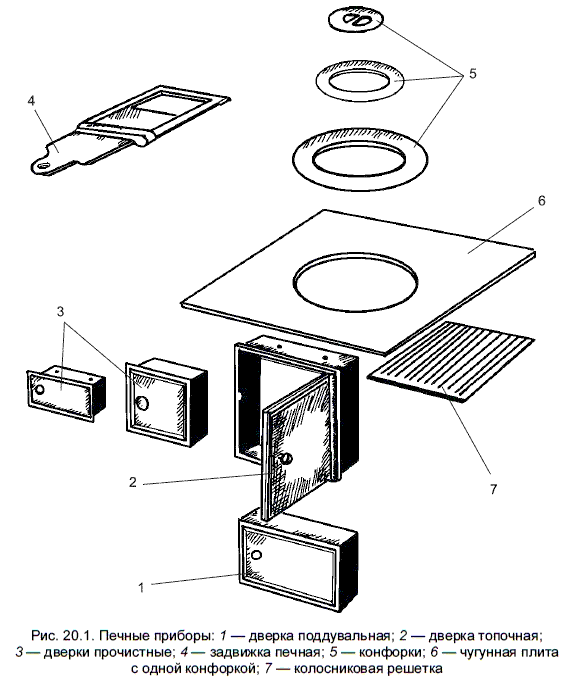

Колосниковые решетки устанавливают в четверти без раствора согласно порядовке печи, обычно ниже уровня топочного отверстия не менее чем на один ряд кладки (т. е. 70 мм), прорезями вдоль топливника и уклоном к топочной дверце на 20–30 мм. При этом четверти для решетки делают на 5 мм больше длины и ширины. Надо помнить, что при отсутствии зазоров или при заполнении их вместо среднезернистого песка глиняным раствором решетка, нагреваясь, удлиняется, разрушая кладку.
Рамки топочных дверок закрепляют при помощи наклепанных на рамку лапок (полосок стали сечением 20x2–3 мм) по две с каждой вертикальной стороны. В процессе кладки лапки заводят за внутреннюю грань стенки на 100–120 мм, плотно прижимая к кирпичу. Реже их наклепывают к горизонтальным сторонам рамки (сверху и снизу) и заводят в шов кладки на длину 120 мм на растворе. Перед установкой рамку печной дверки оборачивают асбестовым шнуром диаметром 5 мм, смоченным по периметру рамки водой. Лапки могут быть заменены жгутами из 3–4 отожженных проволок диаметром 1,5–2 мм.
Поддувальные и прочистные дверки, а также духовые шкафы закрепляют в кладке проволокой диаметром 2 мм. Поддувальные дверки можно устанавливать без зазора на растворе, а прочистные дверки, духовые шкафы также обворачивают асбестовым шнуром диаметром 5 мм, смоченным водой по периметру рамок.
Со стороны топки стенку духового шкафа облицовывают кирпичом на ребро, а сверху обмазывают глиняным раствором толщиной 5-10 мм, а при толщине стенок шкафа 2–2,5 мм их защита не обязательна.
