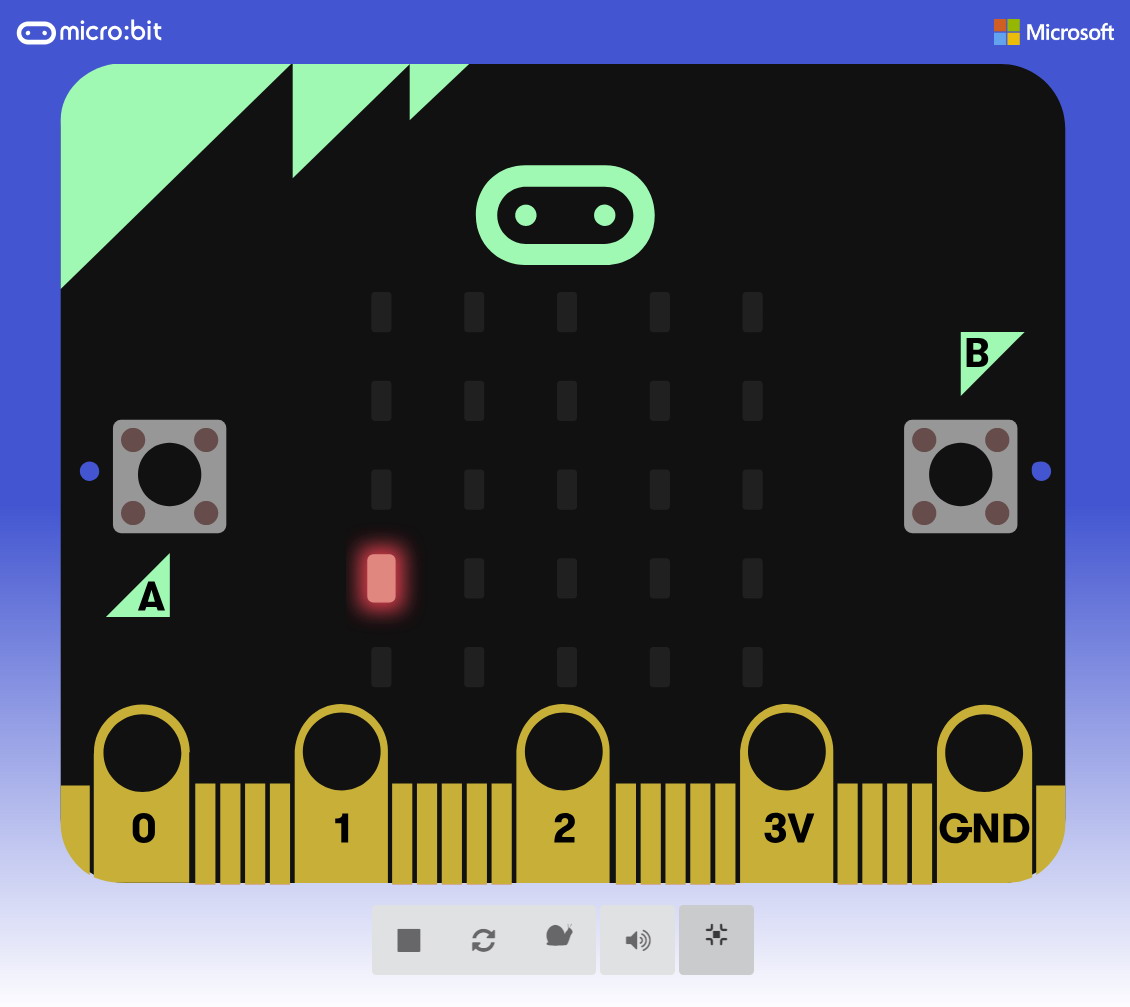

Изображение блуждающей точки показано на рис. 2.33.
Рис. 2.33. Светящаяся точка блуждает случайным образом по монитору микрокомпьютера
Домашнее задание
Если текст или число не помещается целиком на экран micro:bit, то используется вывод в режиме бегущей строки. Но что если нам нужно вывести на экран графическое изображение, превышающее размер монитора?
Оказывается,
В качестве домашнего задания попробуйте написать программу, которая будет рисовать на экране micro:bit бегущую волну.
Подсказка: используйте палитру Изображения. Там вам будет нужен блок создать большое изображение и scroll image with offset and interval (сдвиг изображения со смещением и интервалом).
Решение вы сможете найти в файле BoxRover/ch02/microbit-Волна.hex из архива, который можно скачать на сайте автора этой книгиПрежде чем скачивать этот файл, попробуйте создать программу самостоятельно!
Итоги
Итак, во второй главе книги мы научились выводить различную информацию на экран micro:bit, состоящего из 25 светодиодов.
Теперь мы умеем зажигать и гасить светодиоды в нужном нам месте, и задавать их яркость. Мы можем рисовать на экране различные фигуры, стрелки, и даже выводить бегущую текстовую строку.

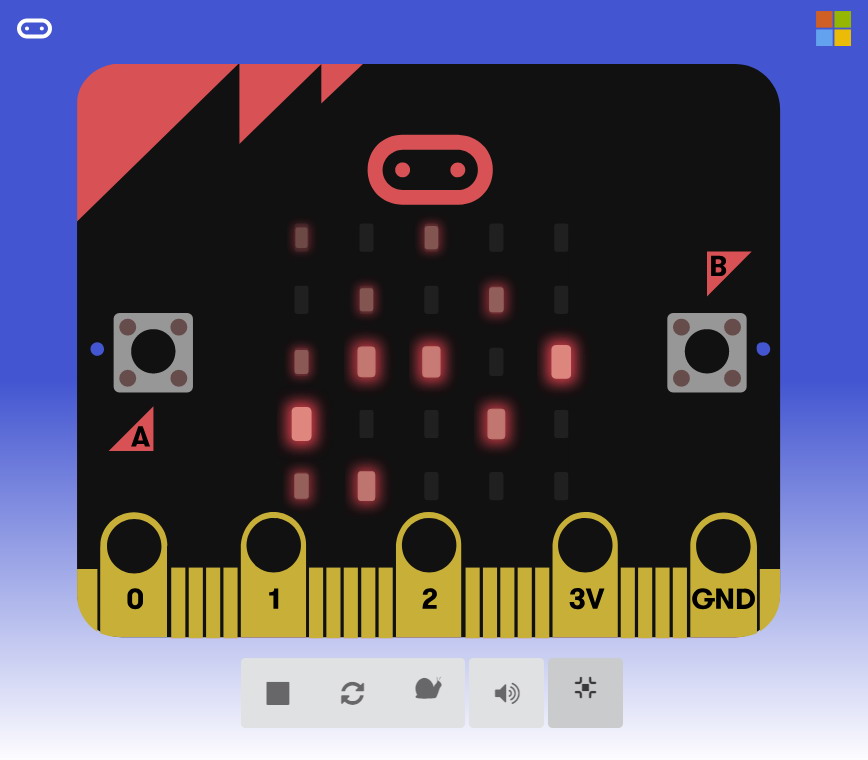

Мы познакомились с генератором случайных чисел и сделали с его помощью анимированное изображение крохотного звездного неба, а также анимацию случайно блуждающей точки.
Надеюсь, вам также удалось сделать свое первое домашнее задание – нарисовать на экране micro:bit бегущую волну.
В следующей главе мы продолжим изучение оборудования, которое есть на плате micro:bit. Вы научитесь пользоваться кнопками для изменения текущего хода работающей программы и выполнения других действий.
3. Работаем с кнопками
Обычная кнопка представляет собой аппаратное устройство, предназначенное для замыкания и размыкания электрической цепи. Когда кнопка нажата, цепь замкнута и по ней идет электрический ток, а когда отжата – цепь разомкнута, ток не идет.
Также вам наверняка знакомы так называемые сенсорные кнопки. Чтобы такая кнопка сработала, достаточно до нее дотронуться.
На рис. 3.1 мы добавили обычную кнопку SA1 в схему подключения светодиода к батарейке. Если нажать кнопку, светодиод загорится, если отпустить – погаснет.
Рис. 3.1. Схема для включения светодиода с помощью кнопки
Различного рода кнопки есть практически везде – в пультах управления телевизором, в мобильных телефонах, в клавиатуре компьютера и во многих других устройствах. Некоторые из них обычные, а некоторые – сенсорные.
В микрокомпьютере micro:bit версии 1.5 есть три кнопки. Одна из них расположена с обратной стороны устройства и предназначена для его сброса. На рис. 3.2 эта кнопка находится в правом верхнем углу, между разъемом микро-USB и разъемом питания.
Рис. 3.2.
Две другие кнопки находятся на лицевой стороне платы микроконтроллера (рис. 3.3). Именно эти две кнопки, обозначенные как A и B, представляют для нас основной интерес.
Рис. 3.3. Программируемые кнопки A и B на лицевой стороне платы micro:bit
Блоки программы, загруженной в память микроконтроллера, могут получать управление, когда нажимается одна из этих кнопок, а также когда они нажимаются вместе.
В микроконтроллере micro:bit версии 2 добавлена еще одна кнопка – сенсорная. Ее роль теперь играет логотип, который раньше представлял собой простой рисунок, расположенный над матрицей светодиодов (рис. 3.3). Теперь этот логотип превратился в сенсорную кнопку.
В конце этой главы будет приведена программа, работающая с сенсорным логотипом.
Если вы создаете дистанционно управляемую модель марсохода (ровера), то сможете использовать кнопки, например, для управления движением. Используйте одну из этих кнопок, например, для включения движения вперед, другую – для включения заднего хода. Одновременное нажатие кнопок пригодится, например, для экстренной остановки моторов ровера.
Задаем действия при нажатии кнопок
Для того чтобы проверить действие кнопок на практике, добавьте в новый проект из палитры Ввод три блока кнопка нажата (рис. 3.4).
Рис. 3.4. Блоки для обработки событий от кнопок
Текст программы можно загрузить из архива, он записан в файл BoxRover/ch03/microbit-кнопки-влево-и-вправо.hex.
Когда вы нажимаете кнопки A и B, в микроконтроллере возникают так называемые события. Эти события перехватываются блоками кнопка нажата. Если в тело этих блоков добавить другие блоки, то они получат управление при нажатии соответствующей кнопки, или двух кнопок одновременно.
Наша программа выполняет очень простые действия. Если нажать кнопку A, то программа нарисует на экране микроконтроллера стрелку, направленную на запад. Нажатие кнопки B приведет к тому, что будет нарисована стрелка, направленная на восток. И, наконец, если нажать обе кнопки одновременно, на экране будет нарисован значок сердечка (рис. 3.5).
Рис. 3.5. Значки появляются при нажатии соответствующих кнопок
Обратите внимание, что мы не используем блоки постоянно и при начале. Обработка событий от нажатых кнопок выполняется блоками кнопка нажата независимо от работы блоков постоянно и при начале.
