присущ всем видам дымников: под сводом крыши возникают вихри, которые замедляют выход дыма. Поэтому у более совершенных дефлекторов снизу под зонтиком устанавливают конус, который отражает потоки воздуха с дымом, рассекая их и выводя сразу же наружу.

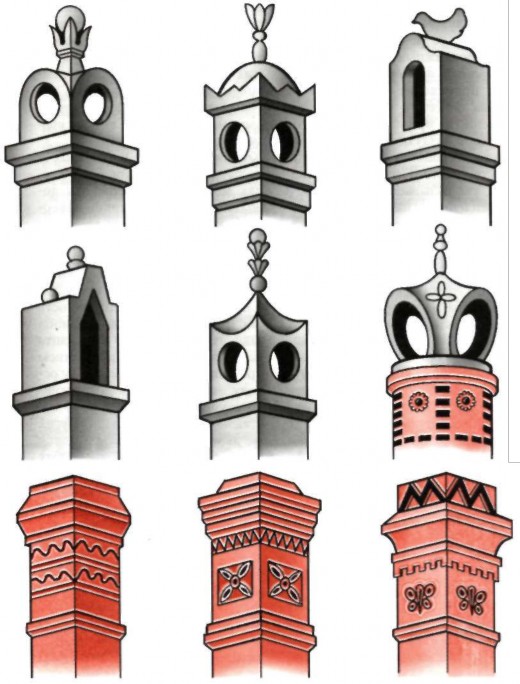

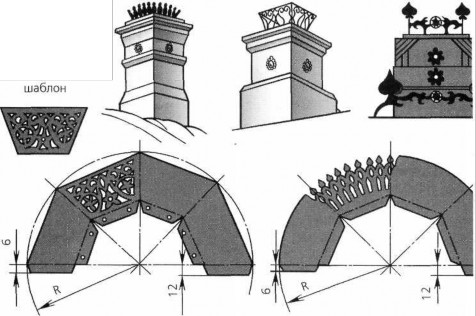

Короныи венцы.В больших и малых городах России, реже в селах можно было встретить довольно много дымников-навер¬ ший, имеющих форму венцов и корон (рис. 50).Их устанавливали на оголовках труб в качестве декоративных элементов, венчающих самую высокую точку дома. Красота и выразительность так называемых корон и венцов зависит прежде всего от таланта мастера, владеющего искусством
Узоры на листовой стали.Приемы выполнения ажурных просечных узоров можно рассматривать на примере изготовления гребня для четырехщипцовой крыши дымника. На листе плотной бумаги в натуральную величину вычерчивают гребень вместе с контурами ажурного рисунка (рис. 51).Затем приступают к переведению
6*
164 Геннади й Федотов
Рис. 50
Русска я печь
рисунка на кровельное железо.
делать достаточно большим. Но
165
Бумагу прикрепляют по краям
железного листа кусочками пла
там, где нужно с бумаги перене
сти более сложные контуры мел
стилина или же приклеивают быстросохнущим клеем. И с помощью керна переводят рисунок. Поставив боек кернера на линию рисунка, быстро наносят резкий, но не сильный удар. Затем, переместив кернер вдоль линии, наносят точно такой же удар; и так — до тех пор, пока не будет переведен весь рисунок. Достаточно, чтобы на поверхности металла ос
ких деталей, расстояние между
кернами уменьшают. Затем переносят угловые точки разверток, а также центры дуг и окружностей. Закончив кернение и сняв бумагу с металла, с помощью стальной чертилки и линейки соединяют угловые точки развертки. Затем проводят окружности и дуги циркулем, имеющим на обоих концах стальные иглы.
тавалась небольшая вмятина-точ
Неоднократно повторяющиеся
ка (керн). Расстояния между точ
узоры переводят на кровельное
ками изменяют в зависимости от
железо с помощью шаблонов, ко
характера линий. Например, пе
торые вырезают из тонкой фанеры
ренося на металл прямые или
или плотного картона. Шаблоном
слегка изогнутые длинные линии,
может служить одна из готовых
интервал между точками можно
ажурных деталей, изготовленная
Рис. 51
из кровельного железа. Шаблон представляет собой раппорт, то есть повторяющийся неоднократно элемент заранее разработанного орнамента в натуральную величину. Если выполняют узор в полосе, то его обводят последовательно, перемещая вдоль заранее проведенной прямой линии. Для
Рис. 52
обводки используют стальную чертилку или жировой карандаш типа «Стеклограф».
Жировые карандаши можно изготовить своими руками, составив пишущую массу из 4 ее-
совых частей воска, 1 части топленого сала (можно взять кулинарный жир) и 2 частей черной порошковой краски или печной сажи. В расплавленный воск добавляют все

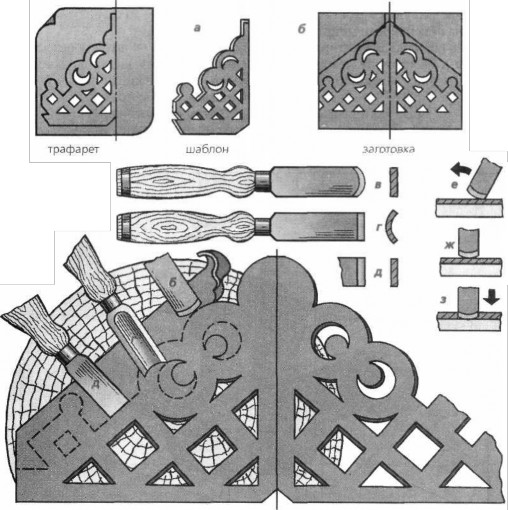

Ажурные узоры в листовом металле просекают сечками. Их изготавливают из инструментальной стали У8 и У10. Рабочую часть каждой сечки после ее изготовления закаливают. Рукоятки вытачивают из бука, клена или бе резы. Чтобы предотвратить раскалывание древесины от ударов молотка, сверху на рукоятку набивают металлическое кольцо (рис. 52).Для просечных работ используют несколько сечек с различной формой лезвий: прямой (рис. 52, д),полукруглой (рис. 52, в)и же¬ лобковой (рис. 52, г).Наравне со специальными сечками используют обычные долота и стамески. Фигурные проемы просекают в листовом металле на торце тол
стого массивного кряжа, который обычно используется для рубки дров, или на топчане. Просекание листового металла выполняют в следующей последовательности. Кончик лезвия сечки (или долота) устанавливают на контур ри сунка (рис. 52, е).Чтобы удобнее было следить за кончиком лезвия, сечку слегка наклоняют. Убедившись, что лезвие установлено правильно, не отнимая его от поверхности металла, придают сечке вертикальное положение (рис. 52, ж)и ударяют по торцу рукоятки молотком или киянкой (рис. 52, з).Сила удара должна быть таковой, чтобы кровельная сталь рассекалась с одного раза. Убедившись, что металл просечен насквозь, сечку передвигают и снова устанавливают наклонно с таким расчетом, чтобы кончик лезвия слегка находил на уже просеченный участок. Затем сечку вновь выравнивают и наносят удар по торцу рукоятки. Так продолжают до тех пор, пока не будет полностью просечен намеченный участок контура. Сечки с полукруглыми лезвиями отличаются от сечек с прямыми лезвиями тем, что они имеют более высокую манев ренность. Особенно удобно ими просекать контуры, имеющие сложную конфигурацию. При этом края просекаемого металла получаются плавными, без ступенчатости и заусениц. Полукруглыми сечками, имеющими широкие лезвия, просекают прямые или же незначительно скривлен ные линии, а узкими — мелкие проемы со сложными кривыми
168 Геннади й Федото в
линиями. Сечками с прямыми лезвиями (рис. 52, д)удобно просекать металл по прямым линиям и особенно уголки ажурных проемов. Желобчатыми сечками (рис. 52, г)просекают часто повторяющиеся закругленные мелкие детали и круглые отверстия.
Окраска дымников, колпаков и воротников. Чтобы защитить от коррозии стальное убранство печных труб, металлические части грунтуют олифой, смешанной с тертым суриком. Грунтовку составляют из 10-ти частей олифы и 1-й части сурика. Вместо сурика можно использовать охру или
просеянную через мелкое сито сухую глину. Грунтовку равномерно втирают в металл, следя за тем, чтобы на нем не оставалось даже самых незначительных про белов. Примерно через сутки грунтовка высохнет, тогда изделия окрашивают масляной краской. Воротник и колпак обычно окрашивают в тот же цвет, который имеет кровля дома, скажем коричневый или зеленый. Дымник лучше сразу окрасить в черный цвет, потому что через месяц-другой после того, как начнут топить печь, он все равно почернеет от дыма.
