Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства
Шрифт:
Настоящая работа выполнена сотрудниками кабинета металлографии Лаборатории естественнонаучных методов Института археологии РАН. В основе ее лежит метод археологической металлографии, позволяющий решать не только технологические, но и исторические проблемы. При обработке металлографических анализов мы используем апробированную ранее на материалах предшествующего периода методику выявления технологических схем, характеризующих особенности изготовления конкретных предметов в пределах археологического памятника. Под технологической схемой мы понимаем последовательность кузнечных операций. При этом внимание обращается на качество исполнения отдельных операций, правильность выбора температурного режима, характер сырья и т. д. В результате мы получаем технико-технологическую характеристику каждого конкретного предмета.
На следующем этапе исследования мы распределяем технологические схемы по двум технологическим
По завершении обработки технологических данных мы переходим на уровень исторического анализа. В основе лежит сравнительный анализ соотношения двух указанных технологических групп. В результате можно говорить о производственных традициях ремесленных центров, о сохранении или возможной смене технологических приоритетов под воздействием различных факторов и т. д.
В качестве основной категории кузнечных изделий для решения поставленных задач нами выбраны ножи. Выбор обусловлен наибольшей технологической информативностью этих орудий. Накопленные аналитические данные по различным хронологическим периодам свидетельствуют о том, что трансформация в социально-экономической сфере находит отражение в технологии производства конкретных категорий изделий, в первую очередь технологии изготовления ножей. Немаловажное значение имеет и тот факт, что ножи являются наиболее массовой продукцией среди кузнечных изделий. Остальной кузнечный инвентарь учитывается нами в плане общей технологической характеристики материалов конкретного памятника. Подробные технико-технологические характеристики исследованных нами изделий приводятся в Приложении.

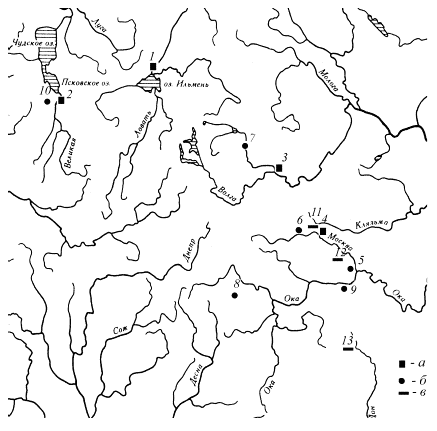

Рис. 1. Памятники, из которых происходят коллекции кузнечных изделий, отобранные для металлографического анализа (а — стольные города; б — малые города; в— селища. 1 — Великий Новгород; 2 — Псков; 3 — Тверь; 4 — Москва; 5 — Коломна; 6 — Звенигород Московский; 7 — Торжок; 8– Серенск; 9– Ростиславль Рязанский; 10 — Изборская крепость; 11 — Мякинино-1 и Мякинино-2; 12 — селище Настасьино; 13 — селища Куликова поля)
Характеризуя сырьевой материал, мы используем такие термины, как «мягкое», «обычное», «твердое (фосфористое)» железо; сырцовая, цементованная (качественная) сталь. Основанием для выделения сортов металла служат археометаллографические признаки. При характеристике железа наиболее существенным показателем является микротвердость феррита: для «мягкого» железа она составляет 95,8—143/151 кг/мм2, для «обычного» железа — 151/160—206/221 кг/мм2, для «твердого» железа — 221/236—383 кг/мм2. В последнем случае высокую твердость железа мы связываем с присутствием фосфора. Металлографически фосфор выявляется травлением образца специальными реактивами (Стэда или Оберхоффера).

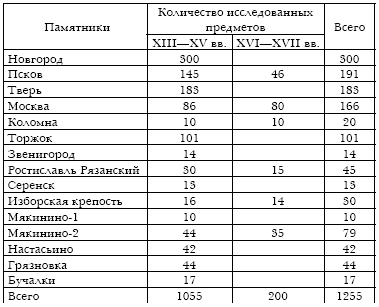

Таблица 1. Распределение исследованных материалов по памятникам и хронологическим периодам
Сырцовая сталь — сталь, полученная в ходе металлургического процесса — характеризуется неравномерным распределением углерода. Содержание углерода в ней может колебаться от 0,1 % до 0,7–0,8 %. В отличие от сырцовой цементованная (качественная) сталь является продуктом целенаправленного науглероживания полуфабрикатов в муфеле с углеродосодержащим веществом. Эта сталь, как правило, высокоуглеродистая (свыше 0,5 % С).
В настоящей работе аналитические материалы рассматриваются по трем группам памятников (рис. 1): стольные города (Новгород, Псков, Тверь, Москва), малые города (Звенигород, Торжок, Коломна, Ростиславль Рязанский, Серенск, Изборская крепость), сельские поселения (Мякинино-1, Мякинино-2, Настасьино, Грязновка, Бучалки). Всего в работе задействовано 1255 анализов (см. табл. 1). Аналитические данные, полученные
При статистической обработке аналитических материалов наши данные дополнялись результатами археометаллографических анализов, опубликованных другими исследователями (Вознесенская 1996; Закурина 2000а; Gurin 2000).
Часть I. Особенности развития кузнечного производства в золотоордынский период (XIII–XV вв.)
Технологическую характеристику кузнечного ремесла золотоордынского периода мы начинаем с материалов стольных городов. Судьба этих памятников в условиях татаро-монгольского ига складывалась по-разному. Известно, что крупнейшие древнерусские ремесленные центры Новгород и Псков избежали печальной судьбы большинства русских городов. Однако монгольское иго имело существенные последствия для развития новгородской культуры. Наиболее наглядным фактом является прекращение каменного строительства до конца XIII в. (Рыбаков 1948: 667). Положение Новгорода стало еще более серьезным в связи с усилившейся с начала XIII в. опасностью, угрожавшей с Запада (Каргер 1970: 24). С последней четверти XIV в. на судьбе Новгорода начинают сказываться крупные перемены в жизни Руси, связанные с возвышением Москвы и с победой Дмитрия Донского на Куликовом поле. Противоборство Новгорода и Москвы заканчивается в 1478 г., когда войска Ивана III заняли Новгород и московское правительство упразднило последние остатки новгородской независимости. На протяжении 80– 90-х годов XV в. московское правительство проводило политику по насильственному переселению новгородцев (бояр и «житьих людей»). На место высланных в Новгород были переселены «лучшие люди гости и дети боярские» из Московской земли (Каргер 1970: 37–38).
Так же как и в Новгороде, татаро-монгольское нашествие не оказало на Псков прямого воздействия. Но, находясь на крайнем северо-западе русских земель, город на протяжении XIII в. испытывал постоянную угрозу со стороны Тевтонского ордена: рыцари ордена неоднократно осаждали Псков и подвергали его разрушению и разграблению. В конце XV в. Псков попадает в зависимость от Московского князя. К началу XVI в. Псков фактически утратил свою независимость.
В числе пострадавших от нашествия русских городов была Тверь. В 1238 г. город был разорен татаро-монголами, однако быстро оправился от разгрома. Воскресенская летопись утверждает, что восстановлением Твери после Батыева разорения руководил князь Ярослав Всеволодович. В 1247 г. Тверь стала столицей Тверского княжества. Географическое положение Твери на важном торговом пути, связывавшем Новгород с Северо-Восточной Русью, и приток населения, искавшего безопасности в лесном краю, труднопроходимом для татарской конницы, вели к возвышению города. Рост города объясняется прежде всего тем, что изменилась политическая роль Твери. В 1264 г. тверской князь Ярослав стал великим князем владимирским, однако остался жить в Твери. Свидетельством возросшей мощи Твери стал тот факт, что в 1293 г. татаро-монгольский полководец Дюдень не решился штурмовать город. В начале XIV в. великокняжеский стол переходит к Михаилу Ярославичу Тверскому. Тверские князья, ведя борьбу с Ордой и за великое княжение Владимирское, неустанно укрепляли город.
После разгрома Твери татаро-монголами в 1327 г. в отместку за убийство тверичами ханских послов могущество Твери падает. Этот разгром явился началом упадка политического влияния Твери. Однако, ив XIV–XV вв. она оставалась крупным торгово-ремесленным и культурным центром, одним из наиболее развитых русских городов.
Москва, как и многие города северо-востока Руси, подверглась разорению. В конце января 1238 г. войска Батыя взяли и разорили город. Летописи отмечают, что кроме «града» сгорели прилегающие к нему «монастыри все и села». Следовательно, уже в первой половине XIII в. вокруг Москвы существовала целая система поселений, которая предполагает наличие связей между ними и городом (Памятники архитектуры Москвы 1983: 27). Быстрому восстановлению города, дальнейшему его развитию и росту влиятельности московских князей способствовали выгодное географическое положение, защищенность от постоянных набегов кочевников окраинными русскими княжествами, нахождение на перекрестке речных и сухопутных дорог (Лихачев 1980: 8). Население Москвы увеличивалось за счет беженцев из других городов и селений, разоренных татарами. Процесс восстановления Москвы документируется археологически. Исследования культурного слоя Кремля и Великого посада показали, что здесь не было длительного периода запустения, что город как ремесленный и торговый центр вскоре вырос на прежнем месте (Рабинович 1964: 133; Панова 2003а: 101–102).
